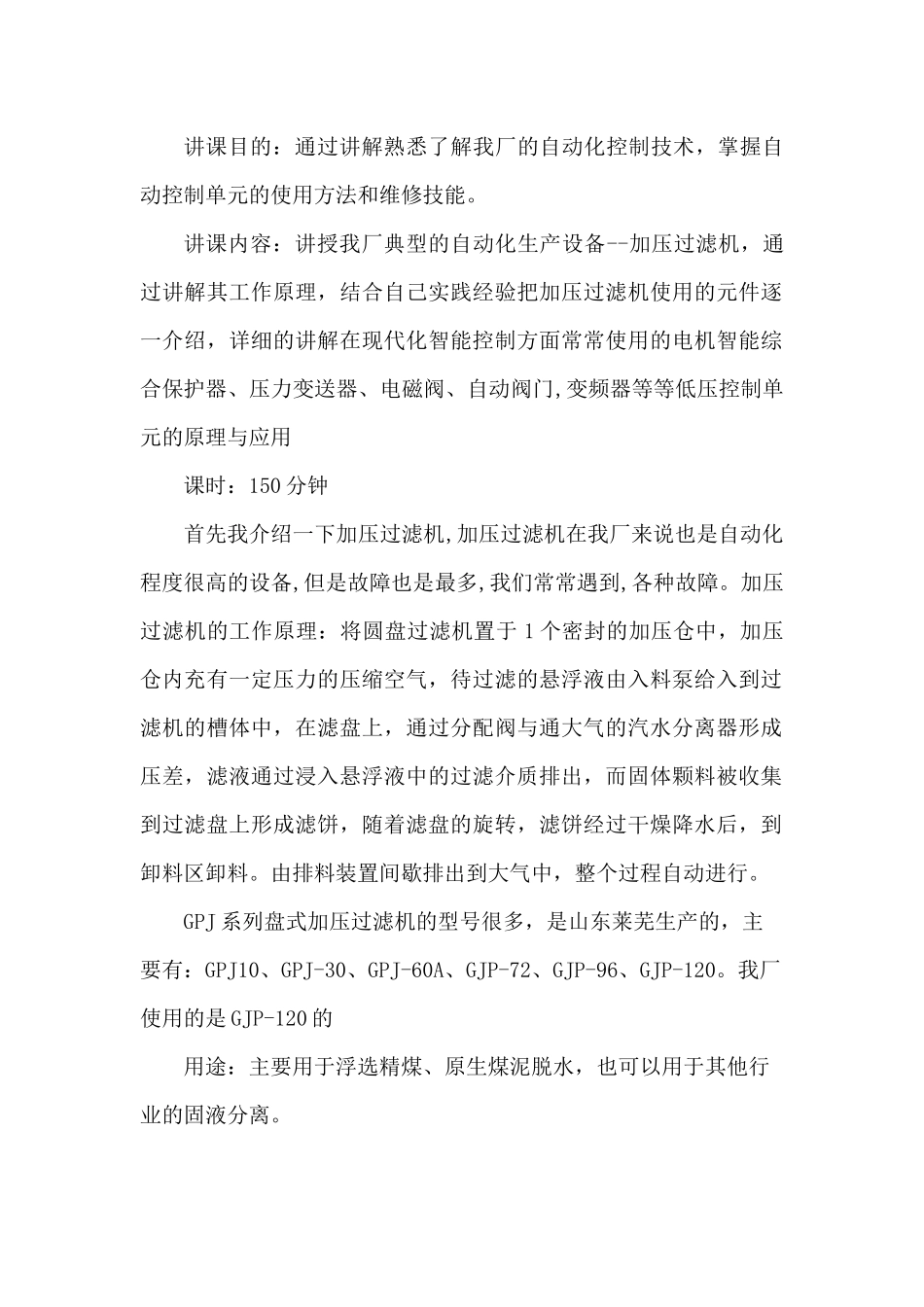

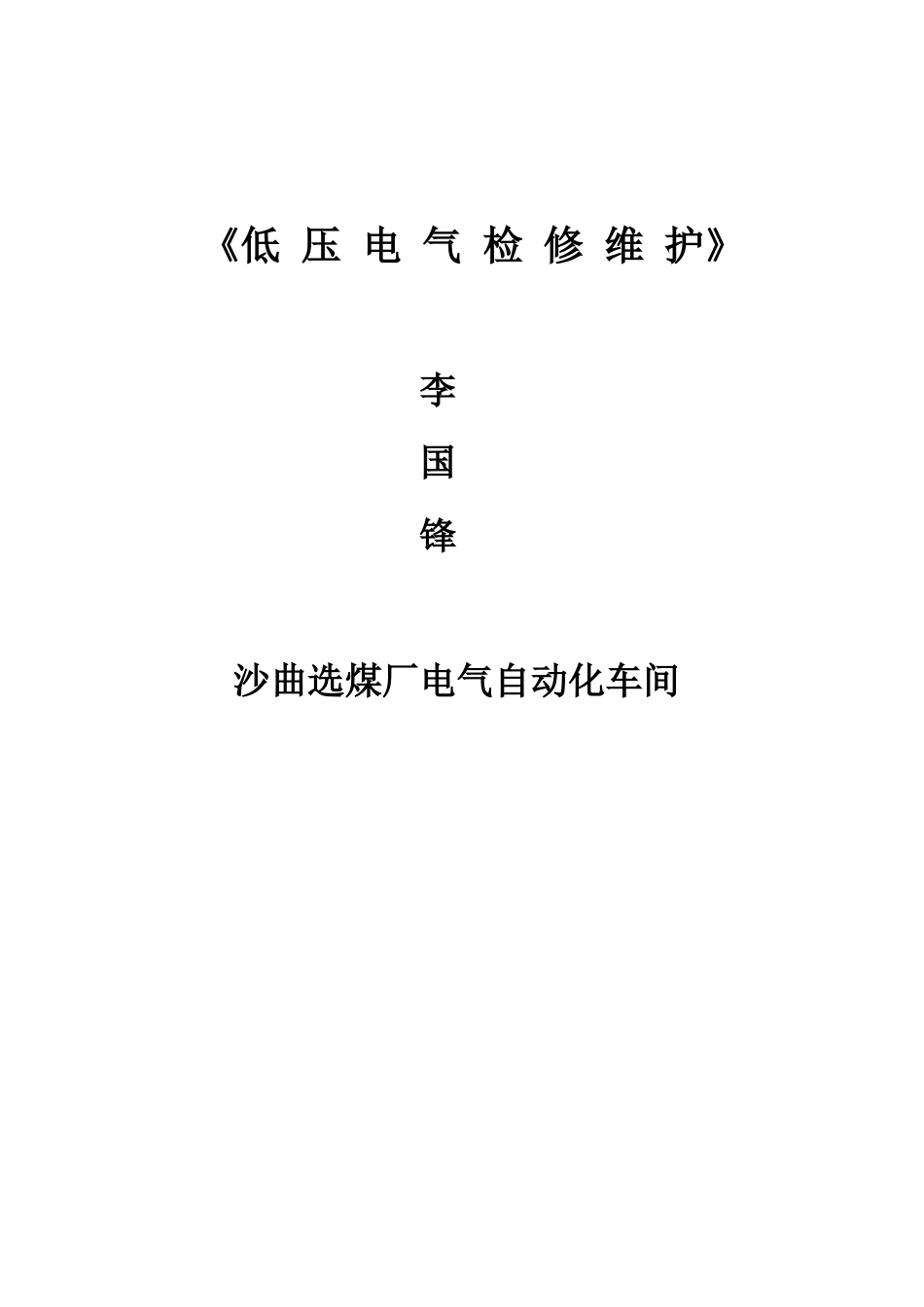

《低 压 电 气 检 修 维 护》李国锋沙曲选煤厂电气自动化车间讲课目的：通过讲解熟悉了解我厂的自动化控制技术，掌握自动控制单元的使用方法和维修技能。讲课内容：讲授我厂典型的自动化生产设备--加压过滤机，通过讲解其工作原理，结合自己实践经验把加压过滤机使用的元件逐一介绍，详细的讲解在现代化智能控制方面常常使用的电机智能综合保护器、压力变送器、电磁阀、自动阀门,变频器等等低压控制单元的原理与应用课时：150 分钟首先我介绍一下加压过滤机,加压过滤机在我厂来说也是自动化程度很高的设备,但是故障也是最多,我们常常遇到,各种故障。加压过滤机的工作原理：将圆盘过滤机置于 1 个密封的加压仓中，加压仓内充有一定压力的压缩空气，待过滤的悬浮液由入料泵给入到过滤机的槽体中，在滤盘上，通过分配阀与通大气的汽水分离器形成压差，滤液通过浸入悬浮液中的过滤介质排出，而固体颗料被收集到过滤盘上形成滤饼，随着滤盘的旋转，滤饼经过干燥降水后，到卸料区卸料。由排料装置间歇排出到大气中，整个过程自动进行。 GPJ 系列盘式加压过滤机的型号很多，是山东莱芜生产的，主要有：GPJ10、GPJ-30、GPJ-60A、GJP-72、GJP-96、GJP-120。我厂使用的是 GJP-120 的 用途：主要用于浮选精煤、原生煤泥脱水，也可以用于其他行业的固液分离。压力变送器器物位变送器器设备反馈信号器电接点表器接近开关器电动机器变频器器加热冷却器器电磁阀器气动调节阀器特点： 加过滤机是一种高效、节能、全自动操作的新型脱水设备。与真空过滤机相比具有数倍过滤推动力，因而不仅具有很大的生产能力，而且具有很低的滤饼水分和清洁的滤液；处理浮选精煤、原生煤泥，工作压力 0.25Mpa 滤饼水分为 16-20%。设备采纳计算机自动控制，生产效率高；大家对这个都了解，下面我给大家讲解在加压过滤机中使用到得各种元器件边讲解工作原理，边将注意事项 控制原理1. IPC--PLC 体系结构 RS232 研华工控机 IPC—610 作为上位机，用来完成管理级别GE 工控GE PLC(SERIES 90-30)上的数据采集和流程监控；GE PLC(SERIES 90-30)作为下位机，根据控制方案完成控制任务。2. 通信网络控制系统依靠通信网络将上位机和下位机联络起来。通信网络是本系统构成的关键。在本系统中，上位机利用美 国 GE 公 司 自 带 的 通 讯 驱 动 LINK 进 行 通 讯 ， 通 过RSVIEW32 与下位机构成多点接口网络通信结构。监控时，利用工控软件...
