住宅小区临时用电方案

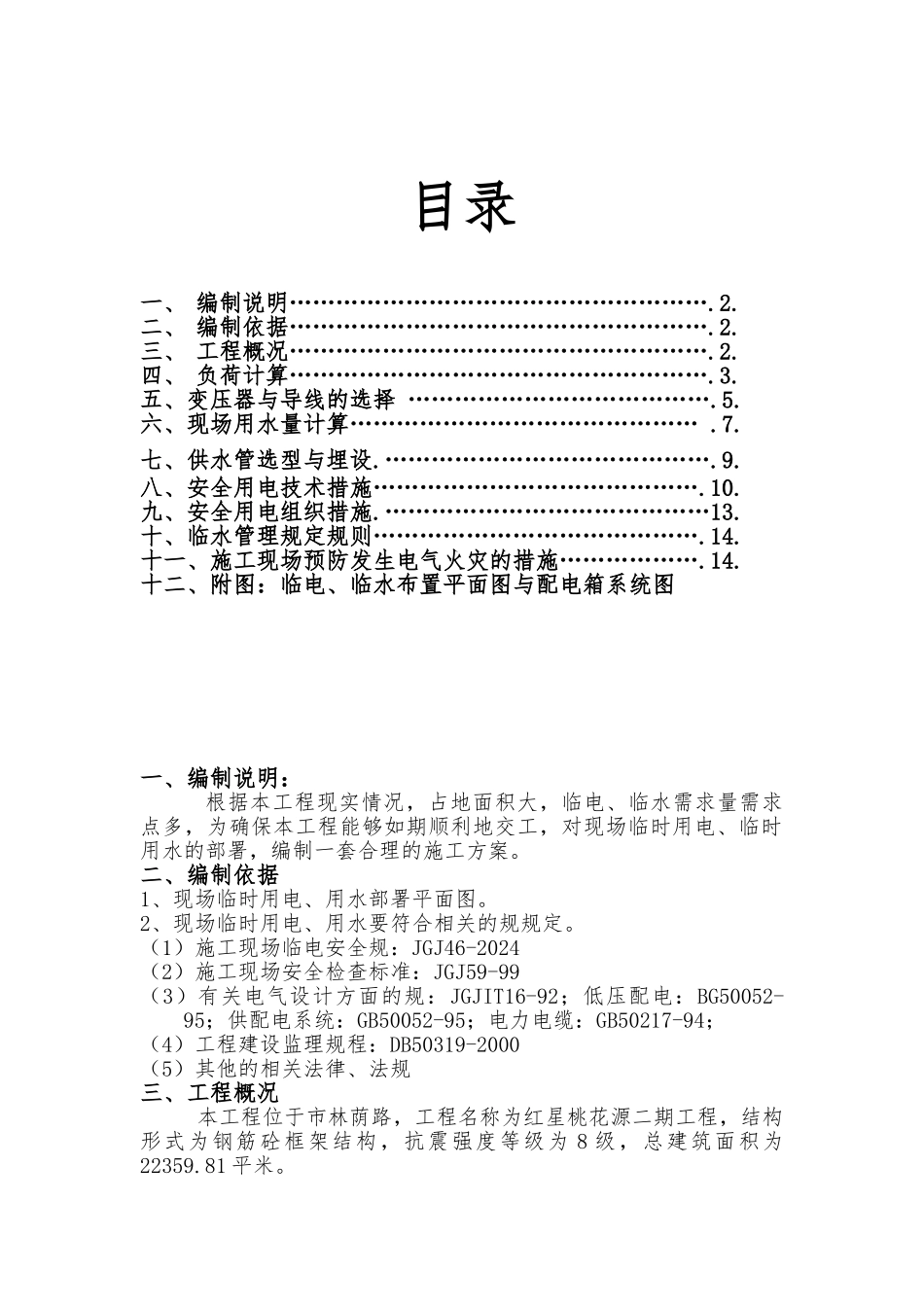

目录一、 编制说明……………………………………………….2.二、 编制依据……………………………………………….2.三、 工程概况……………………………………………….2.四、 负荷计算……………………………………………….3.五、变压器与导线的选择 ………………………………….5.六、现场用水量计算……………………………………… .7.七、供水管选型与埋设.…………………………………….9.八、安全用电技术措施…………………………………….10.九、安全用电组织措施.……………………………………13.十、临水管理规定规则…………………………………….14.十一、施工现场预防发生电气火灾的措施……………….14.十二、附图：临电、临水布置平面图与配电箱系统图一、编制说明：根据本工程现实情况，占地面积大，临电、临水需求量需求点多，为确保本工程能够如期顺利地交工，对现场临时用电、临时用水的部署，编制一套合理的施工方案。 二、编制依据1、现场临时用电、用水部署平面图。2、现场临时用电、用水要符合相关的规规定。（1）施工现场临电安全规：JGJ46-2024（2）施工现场安全检查标准：JGJ59-99（3）有关电气设计方面的规：JGJIT16-92；低压配电：BG50052-95；供配电系统：GB50052-95；电力电缆：GB50217-94；（4）工程建设监理规程：DB50319-2000（5）其他的相关法律、法规三、工程概况本工程位于市林荫路，工程名称为红星桃花源二期工程，结构形式为钢筋砼框架结构，抗震强度等级为 8 级，总建筑面积为22359.81 平米。根据《施工现场临时用电安全技术规》供电系统采纳 TN-S 供电，本设计只负责总配电箱与以下线路与电气开关的选择。四、 负荷计算： 1、施工现场用电设备表(1#配电总箱 P1):序号设备名称功率(KW)数量功 率 因 数cosθ需要系数（KX）tgθ有功Pe无功Qe1塔吊2220.70.71.0830.833.262钢筋切断机220.70.71.022.82.863电焊机1520.450.71.987.6215.094钢筋成型机220.70.71.022.82.865拉伸机310.70.71.022.12.146木工切割机0.7550.70.71.022.632.687砂浆机450.70.71.021414.288直螺纹机1010.70.71.0277.149振捣棒1.550.70.71.025.255.3610打夯机2.220.80.81.753.526.1611现场与生活照明3013012合计108.5291.832、施工现场用电设备表(2#配电总箱 P2):序号设备名称功率(KW)数量功 率 因 数cosθ需要系数（KX）tgθ有功Pe无功Qe1塔吊2230.70.71.0846.249.92钢筋切断机220.70.71.022.82.863电焊机1520.45...
