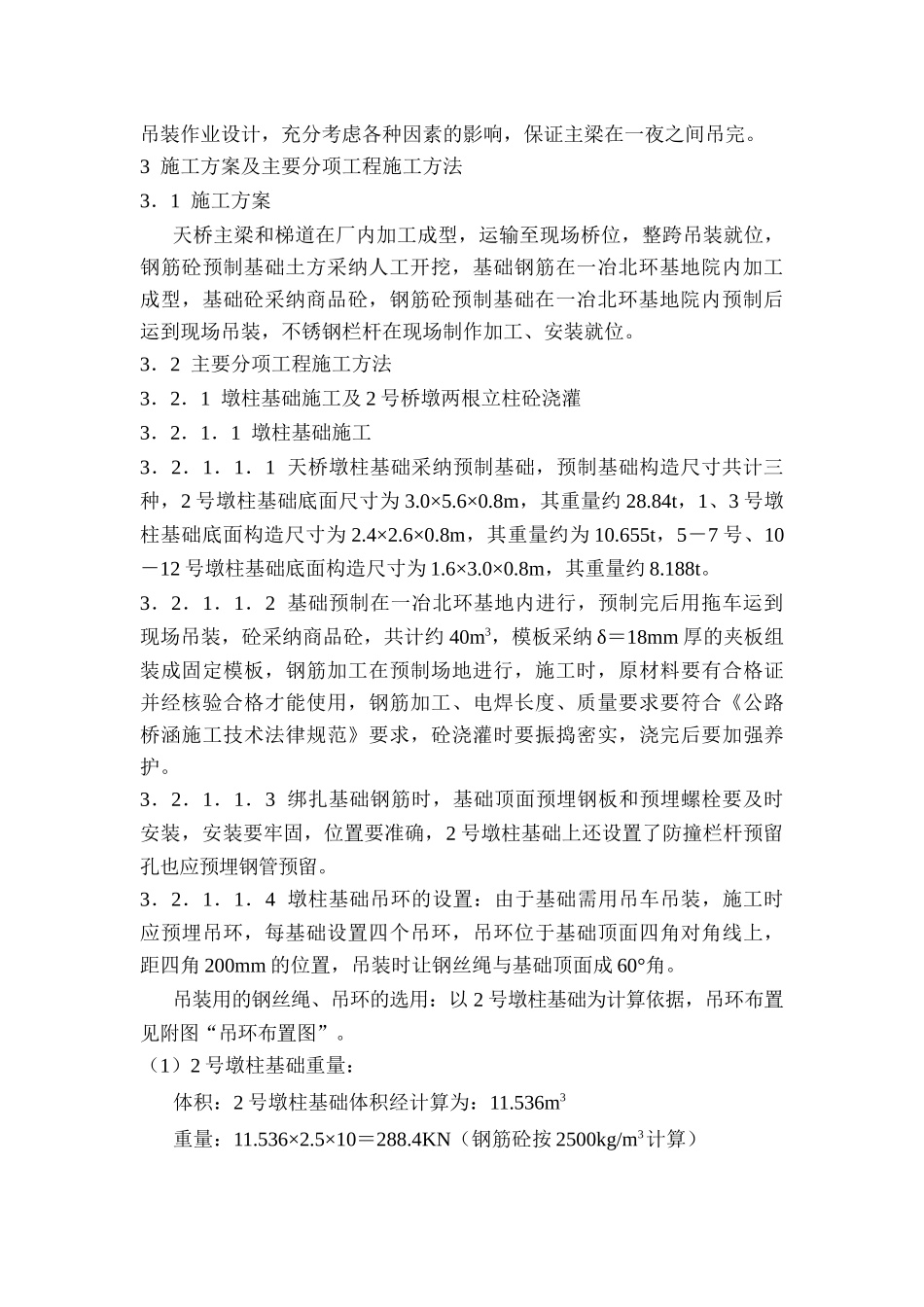

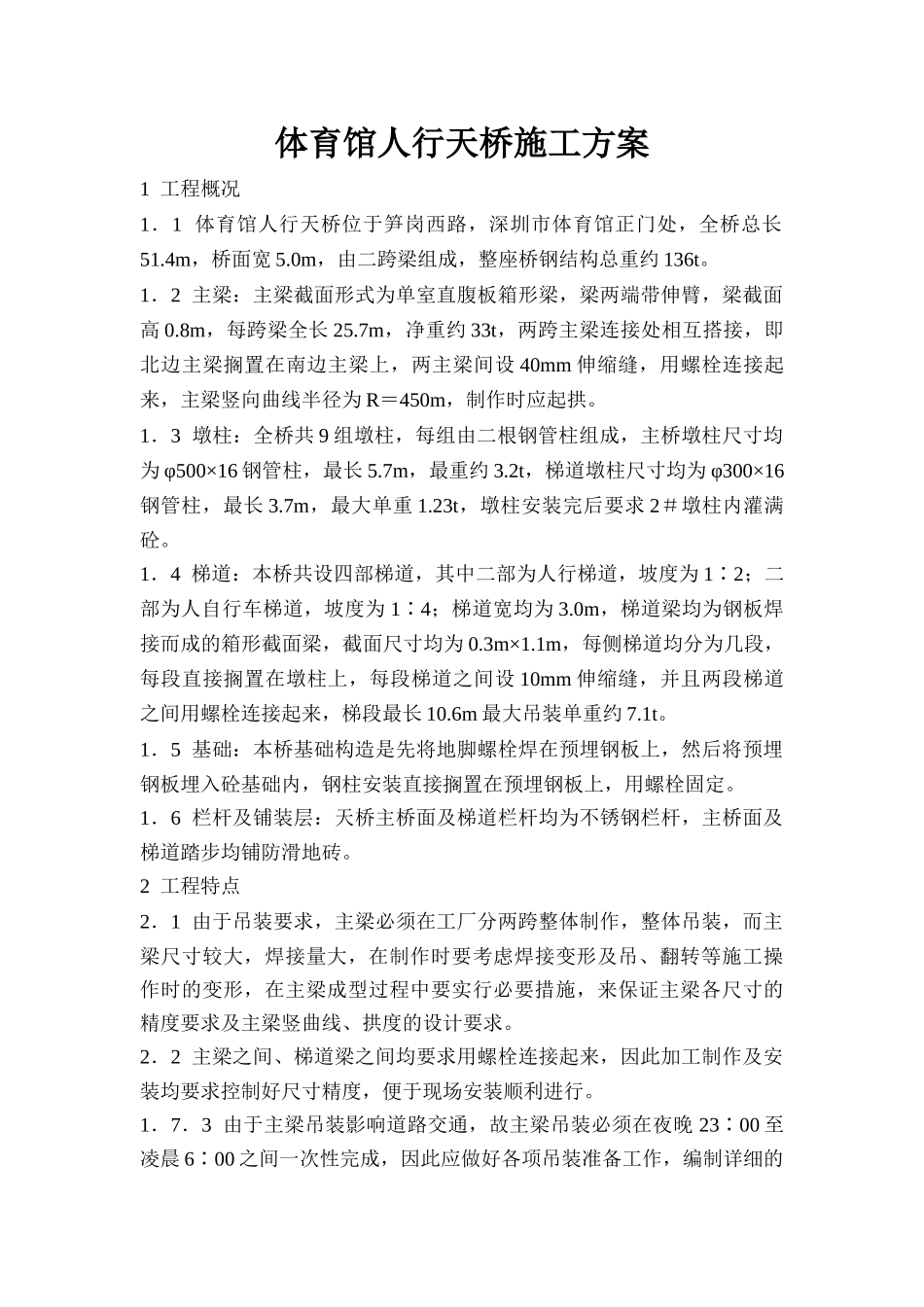

体育馆人行天桥施工方案1 工程概况1．1 体育馆人行天桥位于笋岗西路，深圳市体育馆正门处，全桥总长51.4m，桥面宽 5.0m，由二跨梁组成，整座桥钢结构总重约 136t。1．2 主梁：主梁截面形式为单室直腹板箱形梁，梁两端带伸臂，梁截面高 0.8m，每跨梁全长 25.7m，净重约 33t，两跨主梁连接处相互搭接，即北边主梁搁置在南边主梁上，两主梁间设 40mm 伸缩缝，用螺栓连接起来，主梁竖向曲线半径为 R＝450m，制作时应起拱。1．3 墩柱：全桥共 9 组墩柱，每组由二根钢管柱组成，主桥墩柱尺寸均为 φ500×16 钢管柱，最长 5.7m，最重约 3.2t，梯道墩柱尺寸均为 φ300×16钢管柱，最长 3.7m，最大单重 1.23t，墩柱安装完后要求 2＃墩柱内灌满砼。1．4 梯道：本桥共设四部梯道，其中二部为人行梯道，坡度为 12∶ ；二部为人自行车梯道，坡度为 14∶ ；梯道宽均为 3.0m，梯道梁均为钢板焊接而成的箱形截面梁，截面尺寸均为 0.3m×1.1m，每侧梯道均分为几段，每段直接搁置在墩柱上，每段梯道之间设 10mm 伸缩缝，并且两段梯道之间用螺栓连接起来，梯段最长 10.6m 最大吊装单重约 7.1t。1．5 基础：本桥基础构造是先将地脚螺栓焊在预埋钢板上，然后将预埋钢板埋入砼基础内，钢柱安装直接搁置在预埋钢板上，用螺栓固定。1．6 栏杆及铺装层：天桥主桥面及梯道栏杆均为不锈钢栏杆，主桥面及梯道踏步均铺防滑地砖。2 工程特点2．1 由于吊装要求，主梁必须在工厂分两跨整体制作，整体吊装，而主梁尺寸较大，焊接量大，在制作时要考虑焊接变形及吊、翻转等施工操作时的变形，在主梁成型过程中要实行必要措施，来保证主梁各尺寸的精度要求及主梁竖曲线、拱度的设计要求。2．2 主梁之间、梯道梁之间均要求用螺栓连接起来，因此加工制作及安装均要求控制好尺寸精度，便于现场安装顺利进行。1．7．3 由于主梁吊装影响道路交通，故主梁吊装必须在夜晚 2300∶至凌晨 600∶之间一次性完成，因此应做好各项吊装准备工作，编制详细的吊装作业设计，充分考虑各种因素的影响，保证主梁在一夜之间吊完。3 施工方案及主要分项工程施工方法3．1 施工方案天桥主梁和梯道在厂内加工成型，运输至现场桥位，整跨吊装就位，钢筋砼预制基础土方采纳人工开挖，基础钢筋在一冶北环基地院内加工成型，基础砼采纳商品砼，钢筋砼预制基础在一冶北环基地院内预制后运到现场吊装，不锈钢栏杆在现场制作加工、安装就位。3．2 主要分项工程施工方法3...
