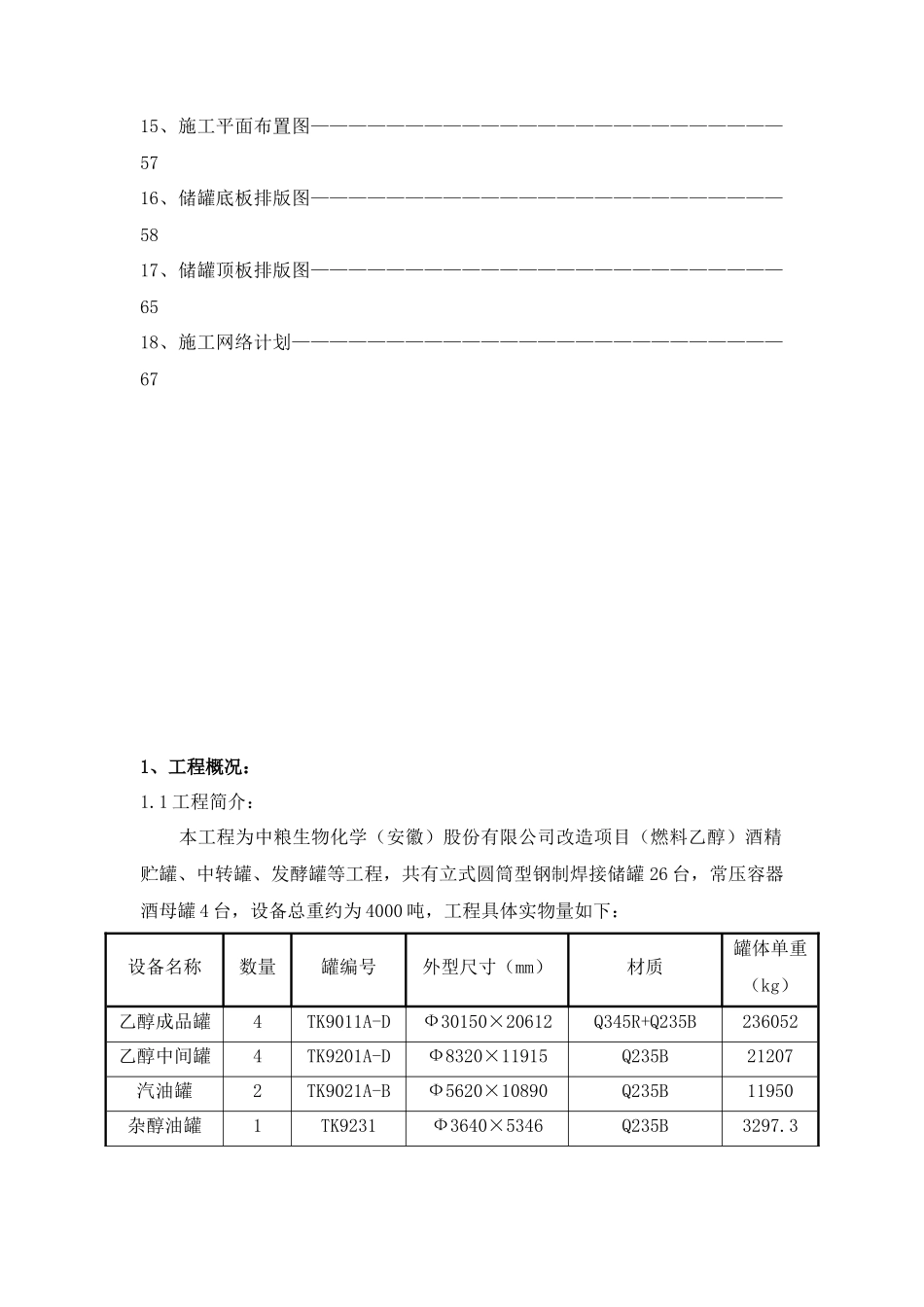

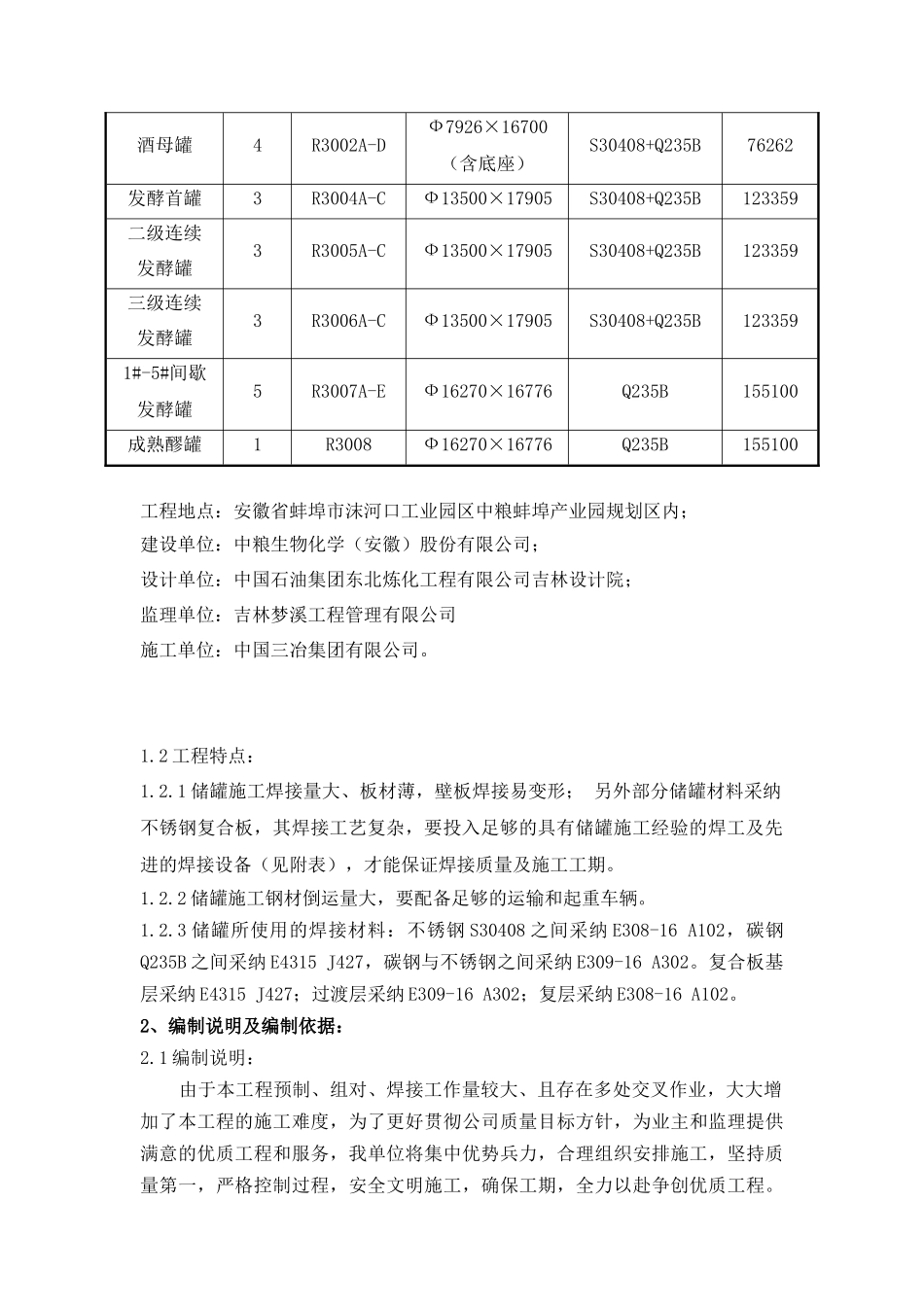

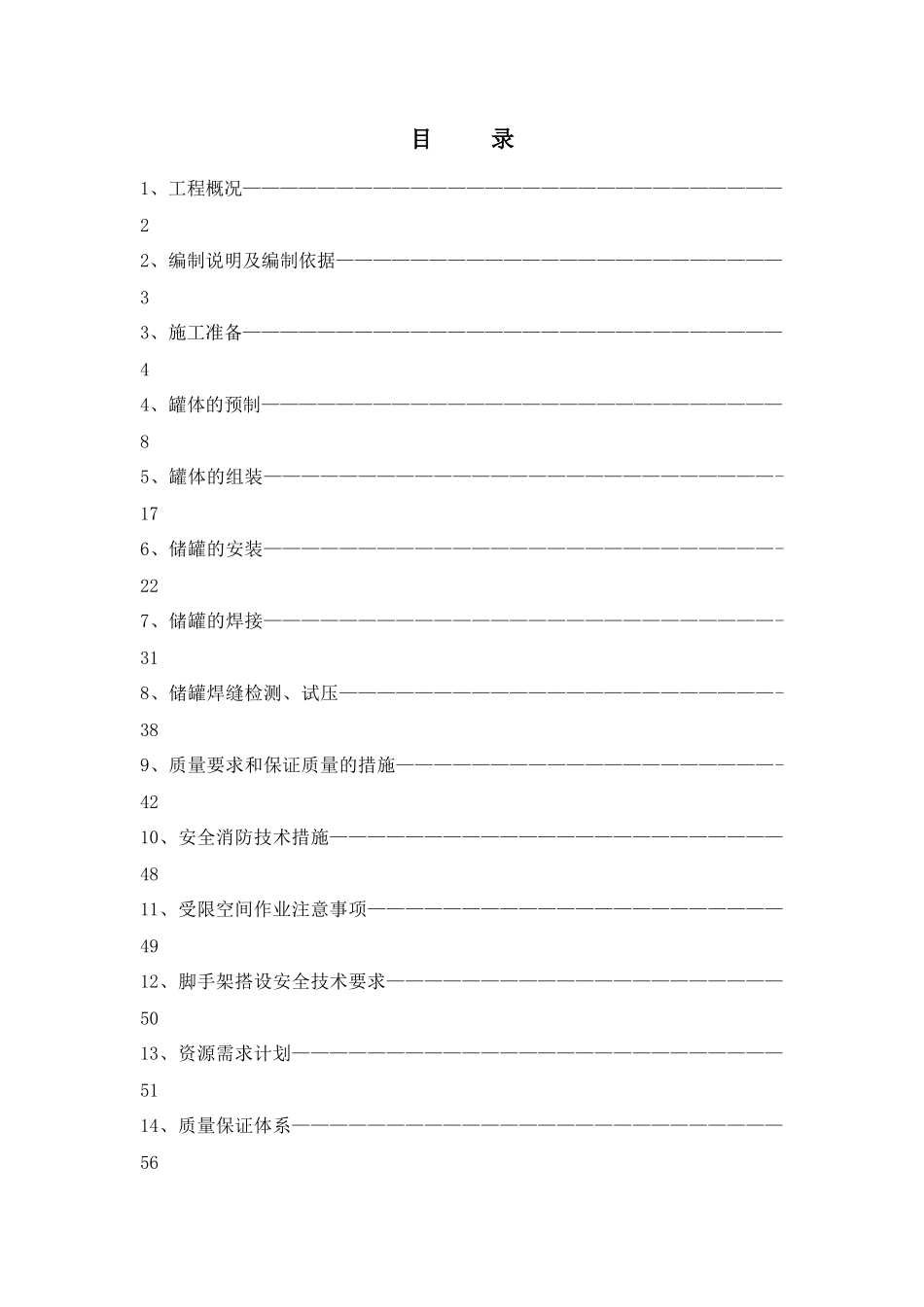

目 录1、工程概况—————————————————————————————22、编制说明及编制依据————————————————————————33、施工准备—————————————————————————————44、罐体的预制————————————————————————————85、罐体的组装———————————————————————————-176、储罐的安装———————————————————————————-227、储罐的焊接———————————————————————————-318、储罐焊缝检测、试压———————————————————————-389、质量要求和保证质量的措施————————————————————-4210、安全消防技术措施————————————————————————4811、受限空间作业注意事项——————————————————————4912、脚手架搭设安全技术要求—————————————————————5013、资源需求计划——————————————————————————5114、质量保证体系——————————————————————————5615、施工平面布置图—————————————————————————5716、储罐底板排版图—————————————————————————5817、储罐顶板排版图—————————————————————————6518、施工网络计划——————————————————————————671、工程概况：1.1 工程简介： 本工程为中粮生物化学（安徽）股份有限公司改造项目（燃料乙醇）酒精贮罐、中转罐、发酵罐等工程，共有立式圆筒型钢制焊接储罐 26 台，常压容器酒母罐 4 台，设备总重约为 4000 吨，工程具体实物量如下：设备名称数量罐编号外型尺寸（mm）材质罐体单重（kg）乙醇成品罐4TK9011A-DФ30150×20612Q345R+Q235B236052乙醇中间罐4TK9201A-DФ8320×11915Q235B21207汽油罐2TK9021A-BФ5620×10890Q235B11950杂醇油罐1TK9231Ф3640×5346Q235B3297.3酒母罐4R3002A-DФ7926×16700（含底座）S30408+Q235B76262发酵首罐3R3004A-CФ13500×17905S30408+Q235B123359二级连续发酵罐3R3005A-CФ13500×17905S30408+Q235B123359三级连续发酵罐3R3006A-CФ13500×17905S30408+Q235B1233591#-5#间歇发酵罐5R3007A-EФ16270×16776Q235B155100成熟醪罐1R3008Ф16270...
