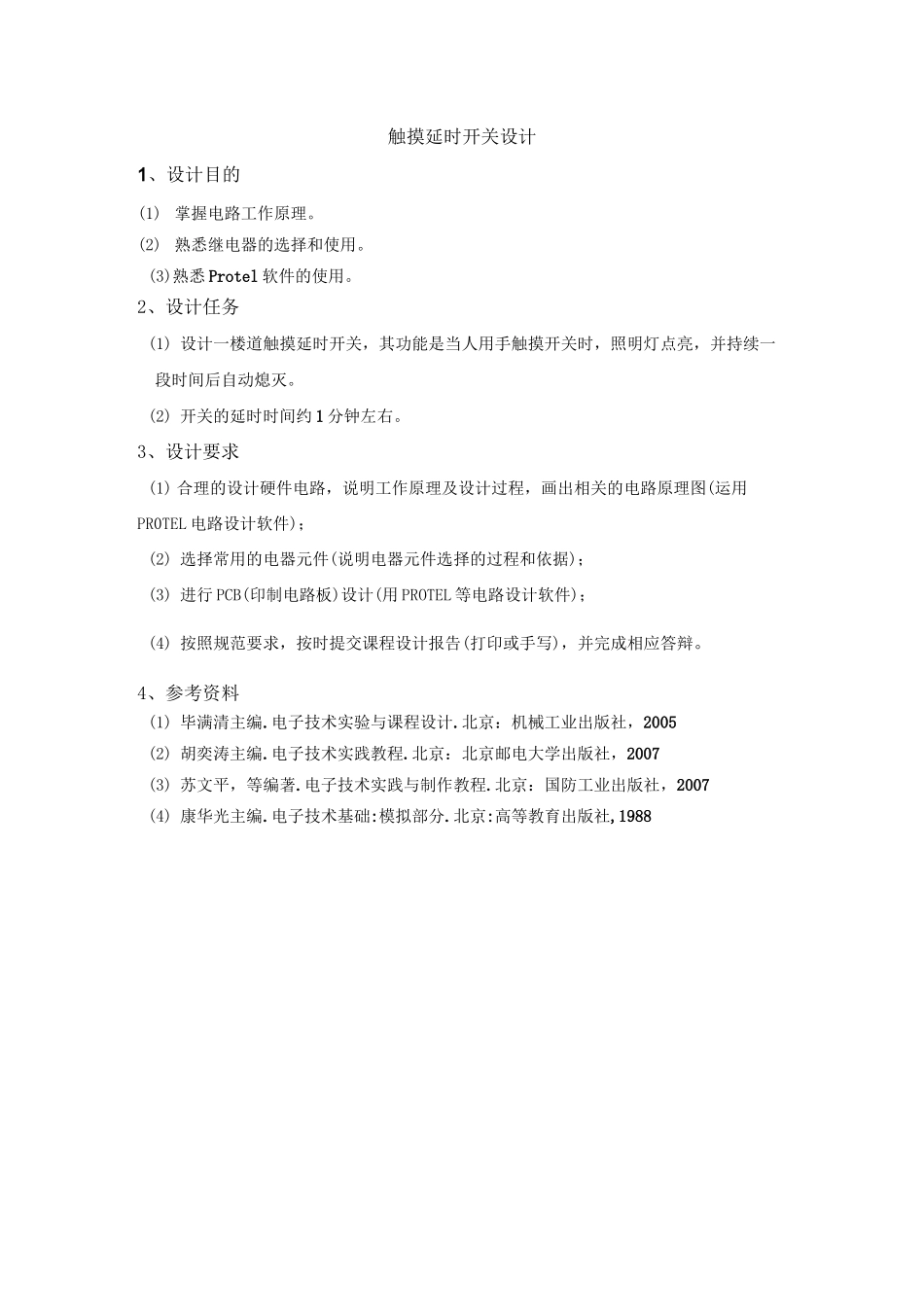

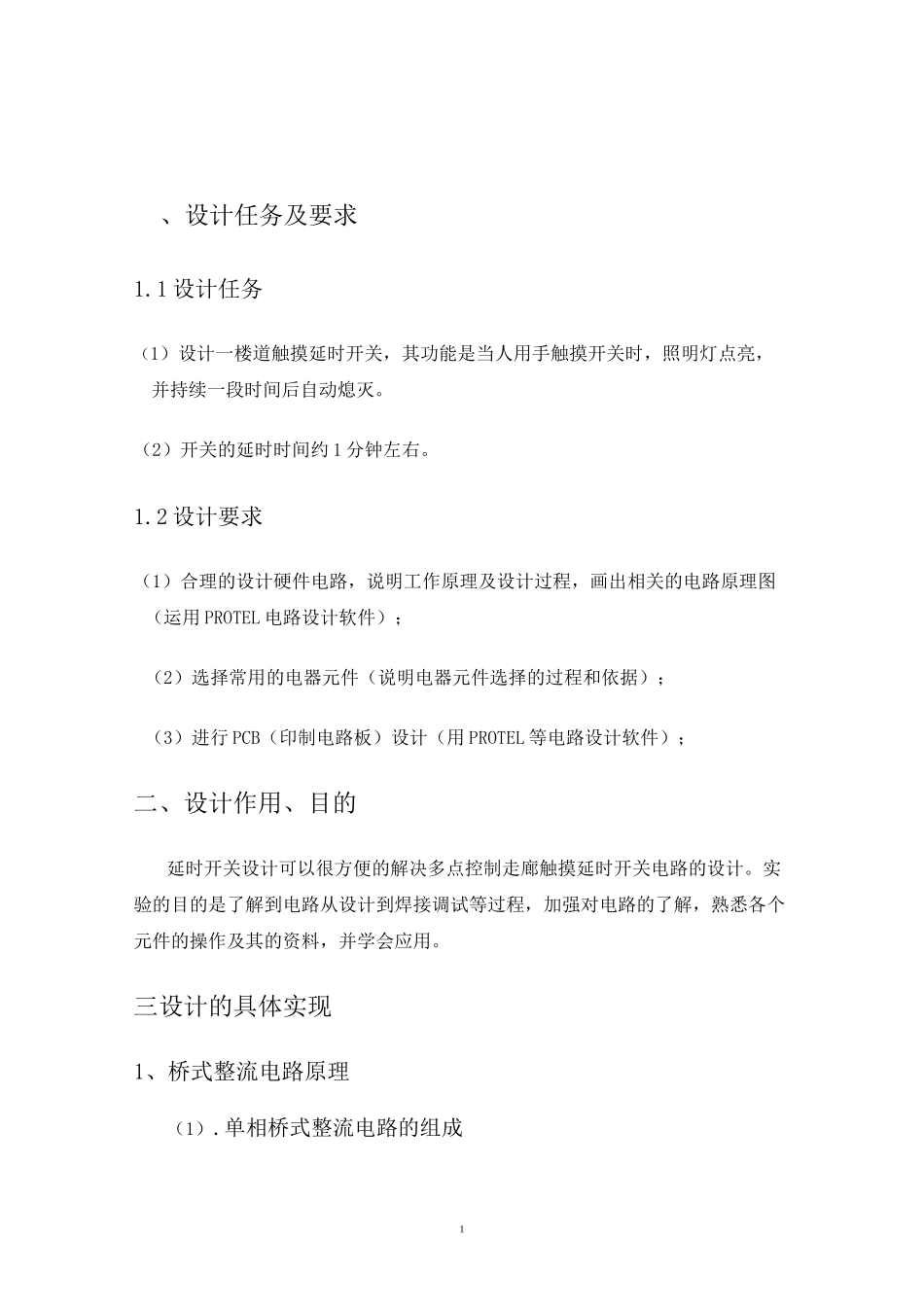

触摸延时开关设计1、设计目的(1) 掌握电路工作原理。(2) 熟悉继电器的选择和使用。(3)熟悉 Protel 软件的使用。2、设计任务(1) 设计一楼道触摸延时开关，其功能是当人用手触摸开关时，照明灯点亮，并持续一段时间后自动熄灭。(2) 开关的延时时间约 1 分钟左右。3、设计要求(1) 合理的设计硬件电路，说明工作原理及设计过程，画出相关的电路原理图(运用PR0TEL 电路设计软件)；(2) 选择常用的电器元件(说明电器元件选择的过程和依据)；(3) 进行 PCB(印制电路板)设计(用 PROTEL 等电路设计软件)；(4) 按照规范要求，按时提交课程设计报告(打印或手写)，并完成相应答辩。4、参考资料(1) 毕满清主编.电子技术实验与课程设计.北京：机械工业出版社，2005(2) 胡奕涛主编.电子技术实践教程.北京：北京邮电大学出版社，2007(3) 苏文平，等编著.电子技术实践与制作教程.北京：国防工业出版社，2007(4) 康华光主编.电子技术基础:模拟部分.北京:高等教育出版社,1988楼道触摸延时开关电路设计目录一、设计任务及要求（1）1.1 设计任务（1）1.2 设计要求（1）二、设计作用、目的（1）三、设计的具体实现（1）3.1 桥式整流电路原理（1）3.2555 定时的工作原理和应用（3）3.3 继电器的工作原理和特性（4）3.4 稳压管的作用（5）3.5 三极管的作用（6）3.6 整体系统概述（6）3.7PCB 制作过程概述（10）四、心得体会及建议（10）五、附录（12）六、参考文献（14）1、设计任务及要求1.1 设计任务（1）设计一楼道触摸延时开关，其功能是当人用手触摸开关时，照明灯点亮，并持续一段时间后自动熄灭。（2）开关的延时时间约 1 分钟左右。1.2 设计要求（1）合理的设计硬件电路，说明工作原理及设计过程，画出相关的电路原理图（运用 PROTEL 电路设计软件）；（2）选择常用的电器元件（说明电器元件选择的过程和依据）；（3）进行 PCB（印制电路板）设计（用 PROTEL 等电路设计软件）；二、设计作用、目的延时开关设计可以很方便的解决多点控制走廊触摸延时开关电路的设计。实验的目的是了解到电路从设计到焊接调试等过程，加强对电路的了解，熟悉各个元件的操作及其的资料，并学会应用。三设计的具体实现1、桥式整流电路原理（1）.单相桥式整流电路的组成2图 3-1 单相桥式整流电路(2)工作原理设变压器副边电压 u2二 J2U2sin①t,U 为其有效值。由图 3-1 可看出，电路中采用四个二极管，互相接成桥式结构。利用二极管的电流导向...
