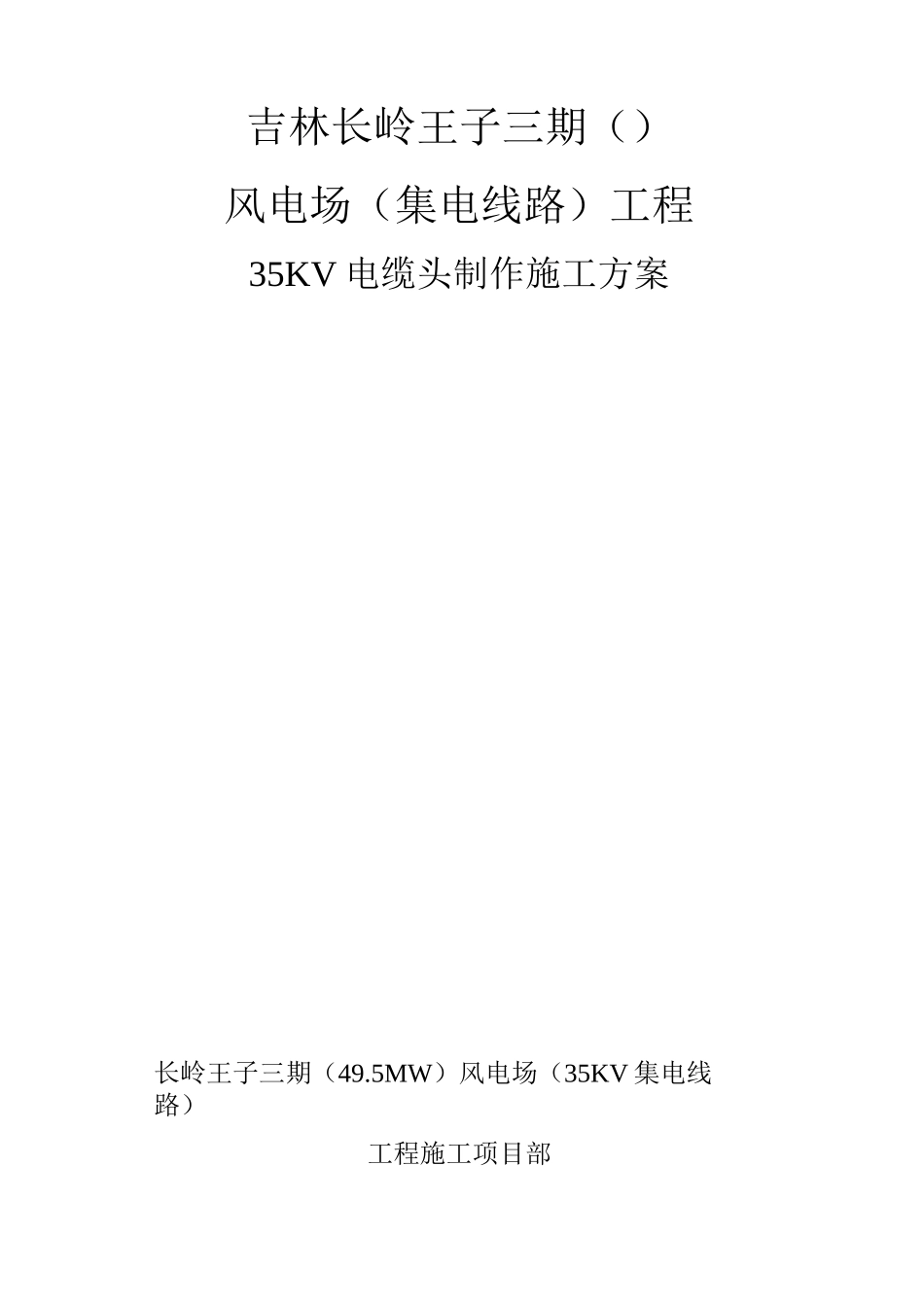

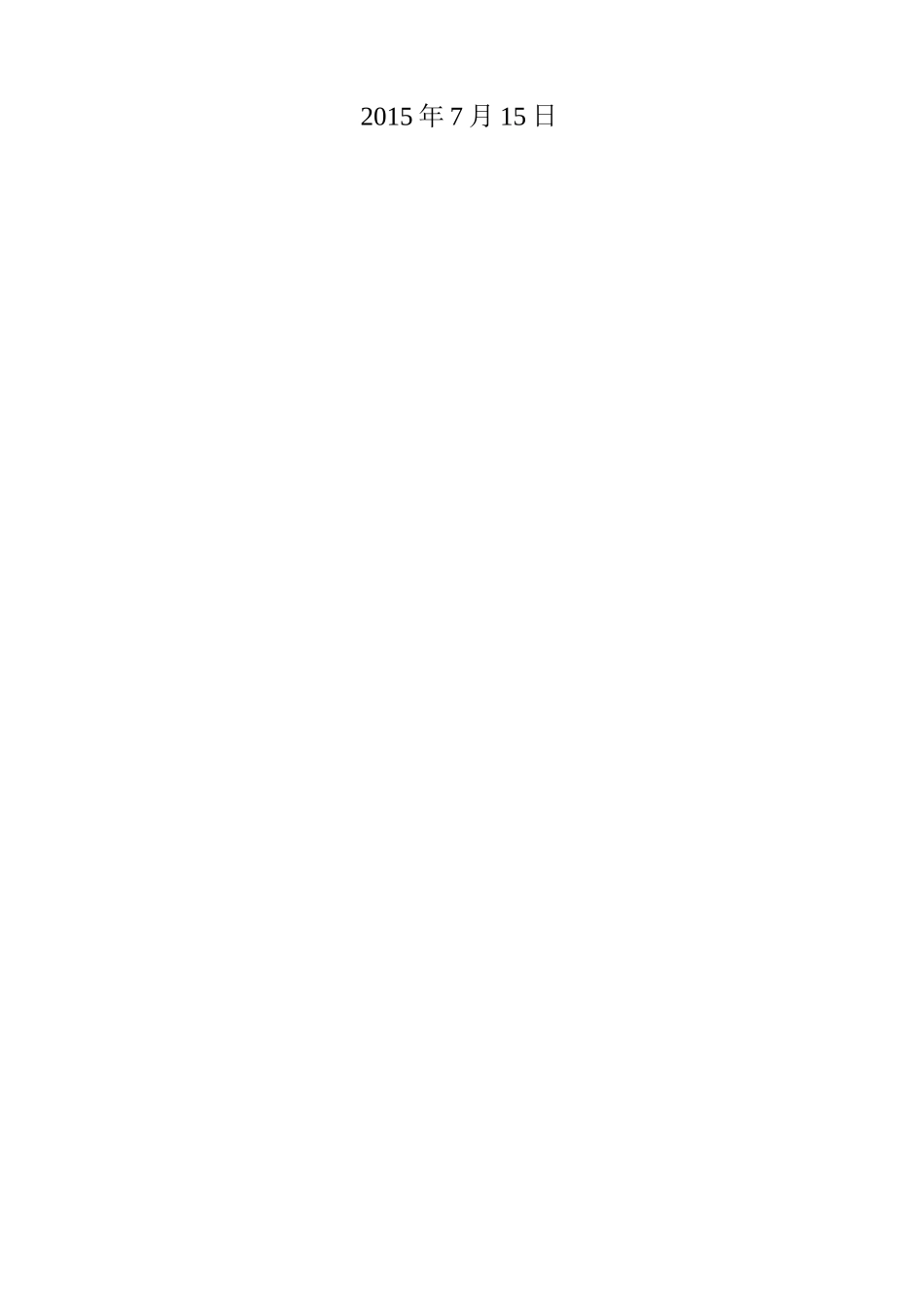

吉林长岭王子三期（）风电场（集电线路）工程35KV 电缆头制作施工方案长岭王子三期（49.5MW）风电场（35KV 集电线路）工程施工项目部2015 年 7 月 15 日DDODDODDDDDD□D为提高本工程的运行、检修、试验水平，规范操作方法，确保人身和设备安全，由松原供电公司组织，编写了目前我公司 35kV 电力电缆头制作及安装作业指导书。编写中遵循了我国标准化、规范化和国际通用贯标模式要求。该指导书纳入公司生产技术管理标准体系。本指导书由松原供电公司生产技术部提出。本指导书由松原供电公司生产技术部归口。本指导书由松原供电公司负责编写。1 目的2 适用范围3 引用标准4 支持性文件5 技术术语6 安全措施7 作业准备8 作业周期（以一个头计）9 工期定额10 设备主要技术参数11 作业流程12 作业项目、工艺要求及质量标准13 作业中可能出现的主要异常现象及对策14 作业后的验收与交接7 、附录 A 冷缩终端安装图8 、附录 B 冷缩中间安装图规范 35kV 电力电缆头制作及安装作业，保证作业人员安全和作业质量。2 适用范围适用于云南电网公司所属企业 35kV 电力电缆终端头、中间接头制作及安装作业。3 引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。本书出版时，所示版本均为有效。所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。GB5589《电缆附件试验方法》GB9327《电缆导体压缩和机械连接接头试验方法》GB11033《额定电压 26/35kV 及以下电力电缆附件基本技术要求》GB14315《电线电缆导体用压接型铜、铝接线端子和连接管》GB50150-91《电气装置安装工程电气交接试验标准》GB/T50169—1992《电气装置安装工程接地装置施工及验收规范》GB/T50168—1992《电气装置安装工程电缆线路施工及验收规范》DL408—1991《电业安全工作规程》（发电厂和变电所部分）DL409—1991《电业安全工作规程》（电力线路部分）DL/T596-1996《电力设备预防性试验规程》Q/CSG10002—2004《架空线路及电缆安健环设施标准》4 支持文件长沙电缆附件厂、深圳长园电缆附件厂安装要求及安装说明书美国 3M 公司交联聚乙稀、橡、塑绝缘电缆附件安装操作说明书电力电缆线路基本知识与实用技术（国家电力公司武汉高压研究所）电力建设施工、验收及质量验评标准汇编电力电缆安装运行技术问答（上海电缆输配电公司）5 技术术语应力管：是一种绝缘电阻率为 10〜10dm,介电常数在 25〜30 的特殊性参数的...
