天然气处理及外输方案

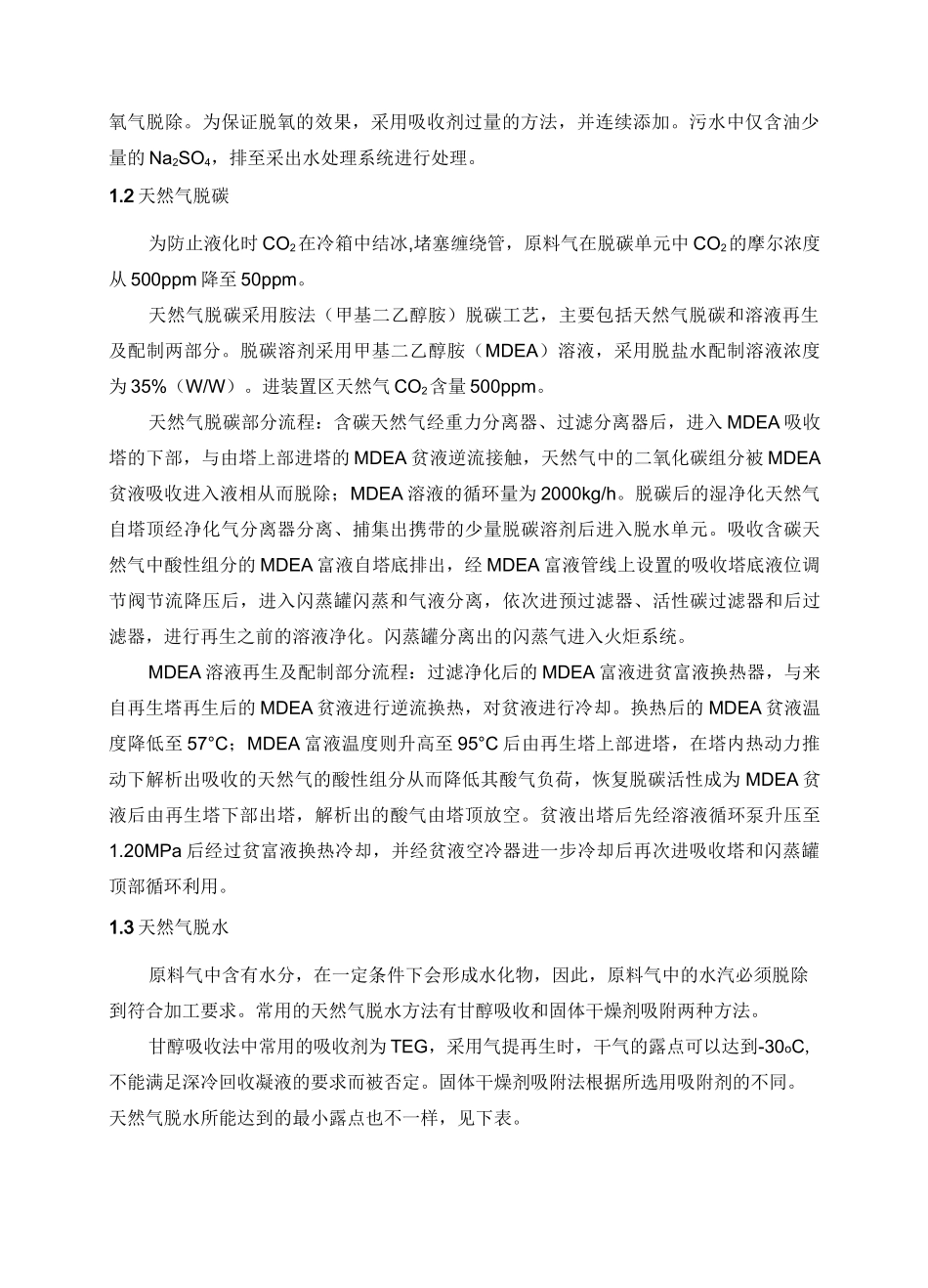

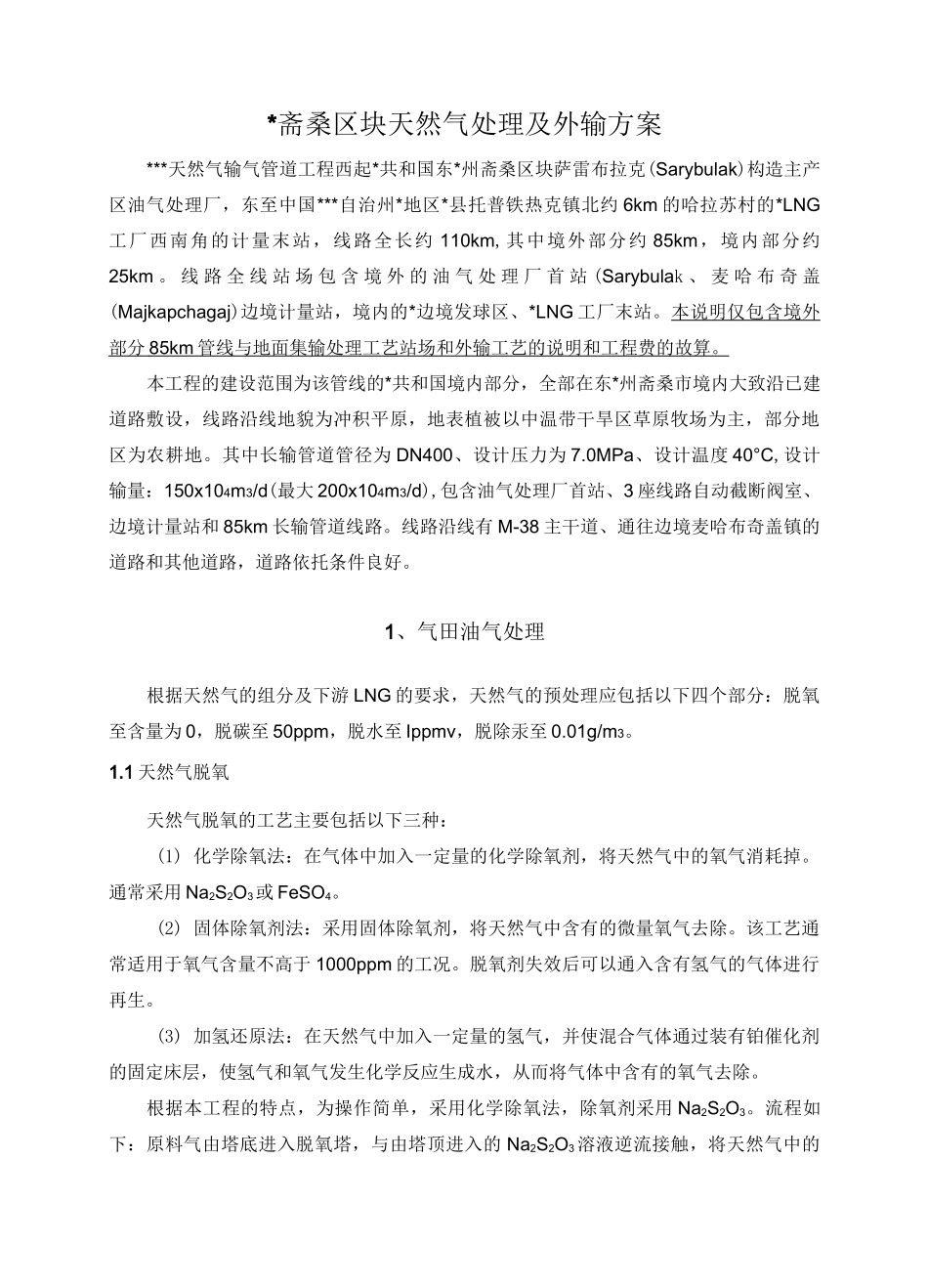

*斋桑区块天然气处理及外输方案***天然气输气管道工程西起*共和国东*州斋桑区块萨雷布拉克(Sarybulak)构造主产区油气处理厂，东至中国***自治州*地区*县托普铁热克镇北约 6km 的哈拉苏村的*LNG工厂西南角的计量末站，线路全长约 110km,其中境外部分约 85km，境内部分约25km 。 线 路 全 线 站 场 包 含 境 外 的 油 气 处 理 厂 首 站 (Sarybulak 、 麦 哈 布 奇 盖(Majkapchagaj)边境计量站，境内的*边境发球区、*LNG 工厂末站。本说明仅包含境外部分 85km 管线与地面集输处理工艺站场和外输工艺的说明和工程费的故算。 本工程的建设范围为该管线的*共和国境内部分，全部在东*州斋桑市境内大致沿已建道路敷设，线路沿线地貌为冲积平原，地表植被以中温带干旱区草原牧场为主，部分地区为农耕地。其中长输管道管径为 DN400、设计压力为 7.0MPa、设计温度 40°C,设计输量：150x104m3/d(最大 200x104m3/d),包含油气处理厂首站、3 座线路自动截断阀室、边境计量站和 85km 长输管道线路。线路沿线有 M-38 主干道、通往边境麦哈布奇盖镇的道路和其他道路，道路依托条件良好。1、气田油气处理根据天然气的组分及下游 LNG 的要求，天然气的预处理应包括以下四个部分：脱氧至含量为 0，脱碳至 50ppm，脱水至 Ippmv，脱除汞至 0.01g/m3。1.1 天然气脱氧天然气脱氧的工艺主要包括以下三种：(1) 化学除氧法：在气体中加入一定量的化学除氧剂，将天然气中的氧气消耗掉。通常采用 Na2S2O3或 FeSO4。(2) 固体除氧剂法：采用固体除氧剂，将天然气中含有的微量氧气去除。该工艺通常适用于氧气含量不高于 1000ppm 的工况。脱氧剂失效后可以通入含有氢气的气体进行再生。(3) 加氢还原法：在天然气中加入一定量的氢气，并使混合气体通过装有铂催化剂的固定床层，使氢气和氧气发生化学反应生成水，从而将气体中含有的氧气去除。根据本工程的特点，为操作简单，采用化学除氧法，除氧剂采用 Na2S2O3。流程如下：原料气由塔底进入脱氧塔，与由塔顶进入的 Na2S2O3溶液逆流接触，将天然气中的氧气脱除。为保证脱氧的效果，采用吸收剂过量的方法，并连续添加。污水中仅含油少量的 Na2SO4，排至采出水处理系统进行处理。1.2 天然气脱碳为防止液化时 CO2在冷箱中结冰,堵塞缠绕管，原料气在脱碳单元中 CO2的摩尔浓度从 500ppm 降至 50ppm。天然气脱碳采用胺法（甲基二乙醇胺）脱碳工艺，主要包括天然气脱碳和...
