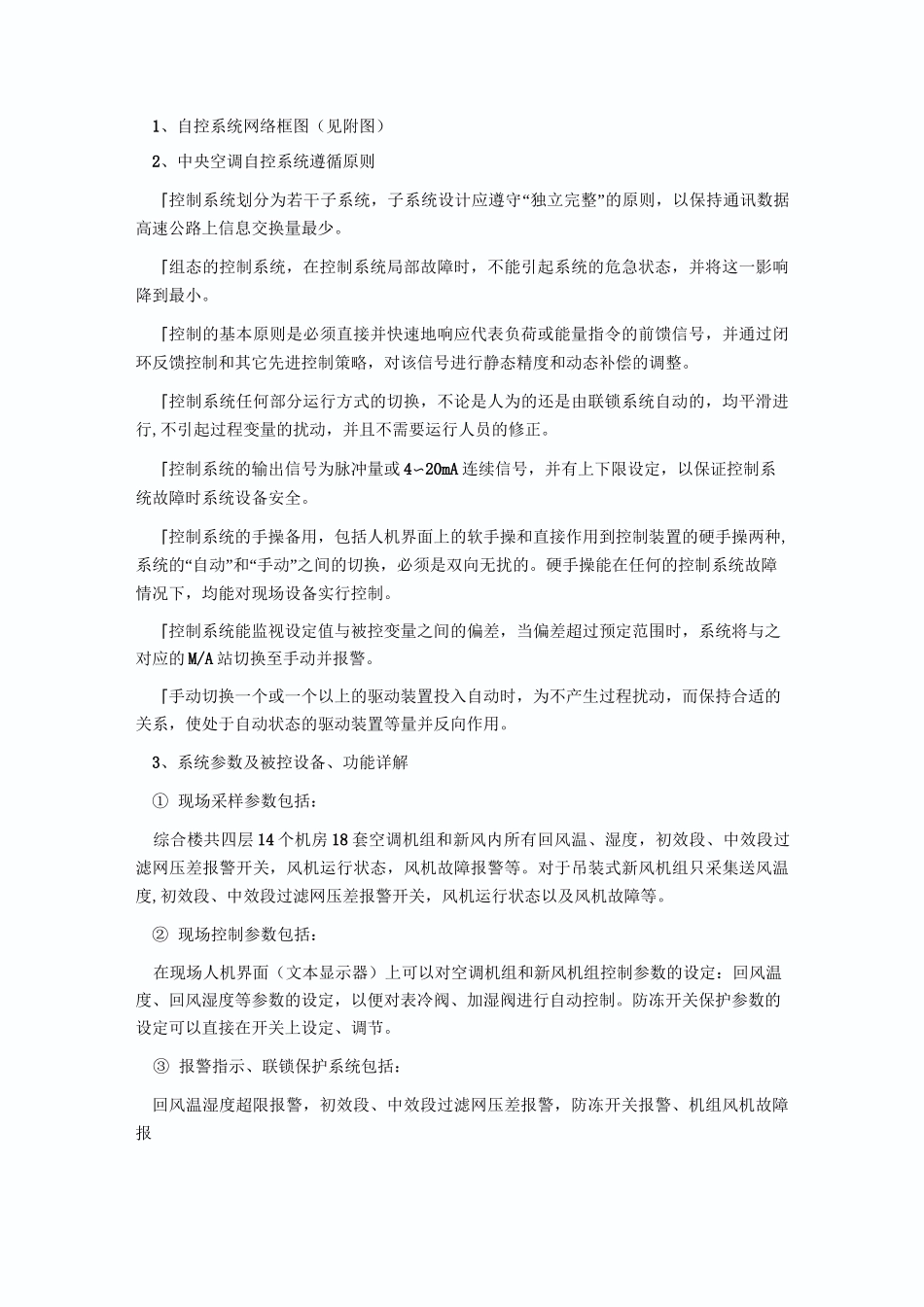

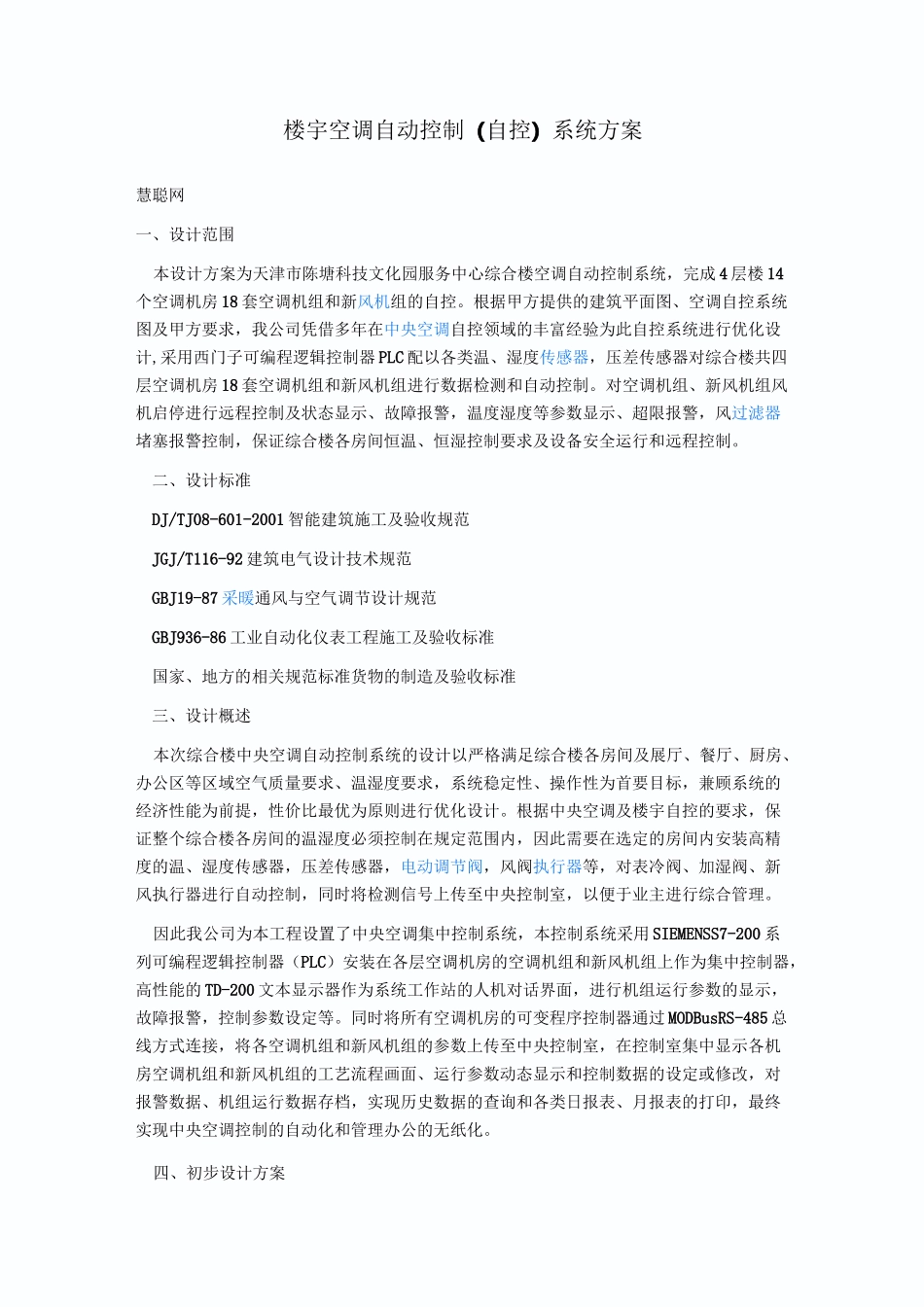

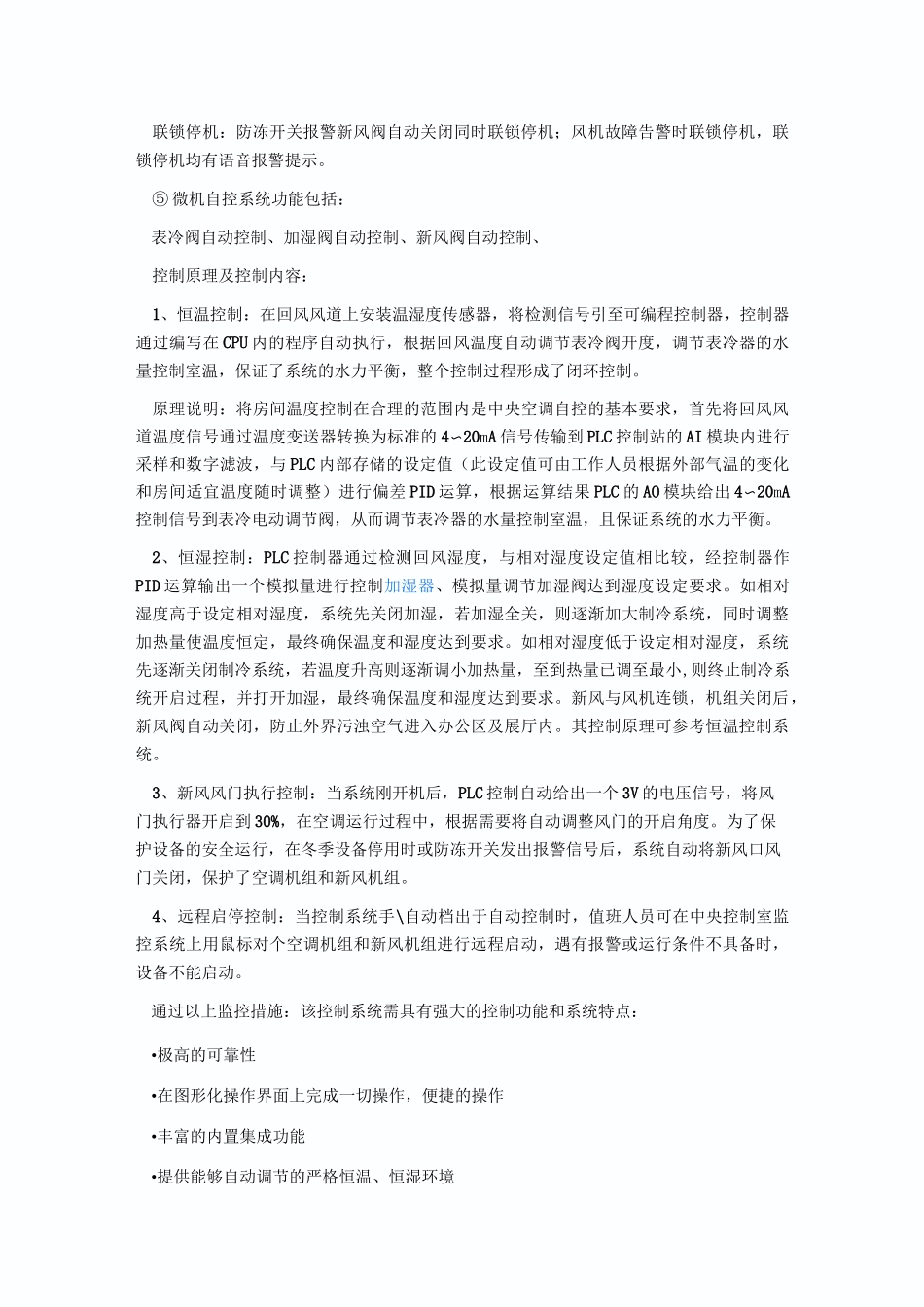

楼宇空调自动控制(自控)系统方案慧聪网一、设计范围本设计方案为天津市陈塘科技文化园服务中心综合楼空调自动控制系统,完成 4 层楼 14个空调机房 18 套空调机组和新风机组的自控。根据甲方提供的建筑平面图、空调自控系统图及甲方要求,我公司凭借多年在中央空调自控领域的丰富经验为此自控系统进行优化设计,采用西门子可编程逻辑控制器 PLC 配以各类温、湿度传感器,压差传感器对综合楼共四层空调机房 18 套空调机组和新风机组进行数据检测和自动控制。对空调机组、新风机组风机启停进行远程控制及状态显示、故障报警,温度湿度等参数显示、超限报警,风过滤器堵塞报警控制,保证综合楼各房间恒温、恒湿控制要求及设备安全运行和远程控制。二、设计标准DJ/TJ08-601-2001 智能建筑施工及验收规范JGJ/T116-92 建筑电气设计技术规范GBJ19-87 采暖通风与空气调节设计规范GBJ936-86 工业自动化仪表工程施工及验收标准国家、地方的相关规范标准货物的制造及验收标准三、设计概述本次综合楼中央空调自动控制系统的设计以严格满足综合楼各房间及展厅、餐厅、厨房、办公区等区域空气质量要求、温湿度要求,系统稳定性、操作性为首要目标,兼顾系统的经济性能为前提,性价比最优为原则进行优化设计。根据中央空调及楼宇自控的要求,保证整个综合楼各房间的温湿度必须控制在规定范围内,因此需要在选定的房间内安装高精度的温、湿度传感器,压差传感器,电动调节阀,风阀执行器等,对表冷阀、加湿阀、新风执行器进行自动控制,同时将检测信号上传至中央控制室,以便于业主进行综合管理。因此我公司为本工程设置了中央空调集中控制系统,本控制系统采用 SIEMENSS7-200 系列可编程逻辑控制器(PLC)安装在各层空调机房的空调机组和新风机组上作为集中控制器,高性能的 TD-200 文本显示器作为系统工作站的人机对话界面,进行机组运行参数的显示,故障报警,控制参数设定等。同时将所有空调机房的可变程序控制器通过 MODBusRS-485 总线方式连接,将各空调机组和新风机组的参数上传至中央控制室,在控制室集中显示各机房空调机组和新风机组的工艺流程画面、运行参数动态显示和控制数据的设定或修改,对报警数据、机组运行数据存档,实现历史数据的查询和各类日报表、月报表的打印,最终实现中央空调控制的自动化和管理办公的无纸化。四、初步设计方案1、自控系统网络框图(见附图)2、中央空调自控系统遵循原则「控制系统划分为若干子系统,...
