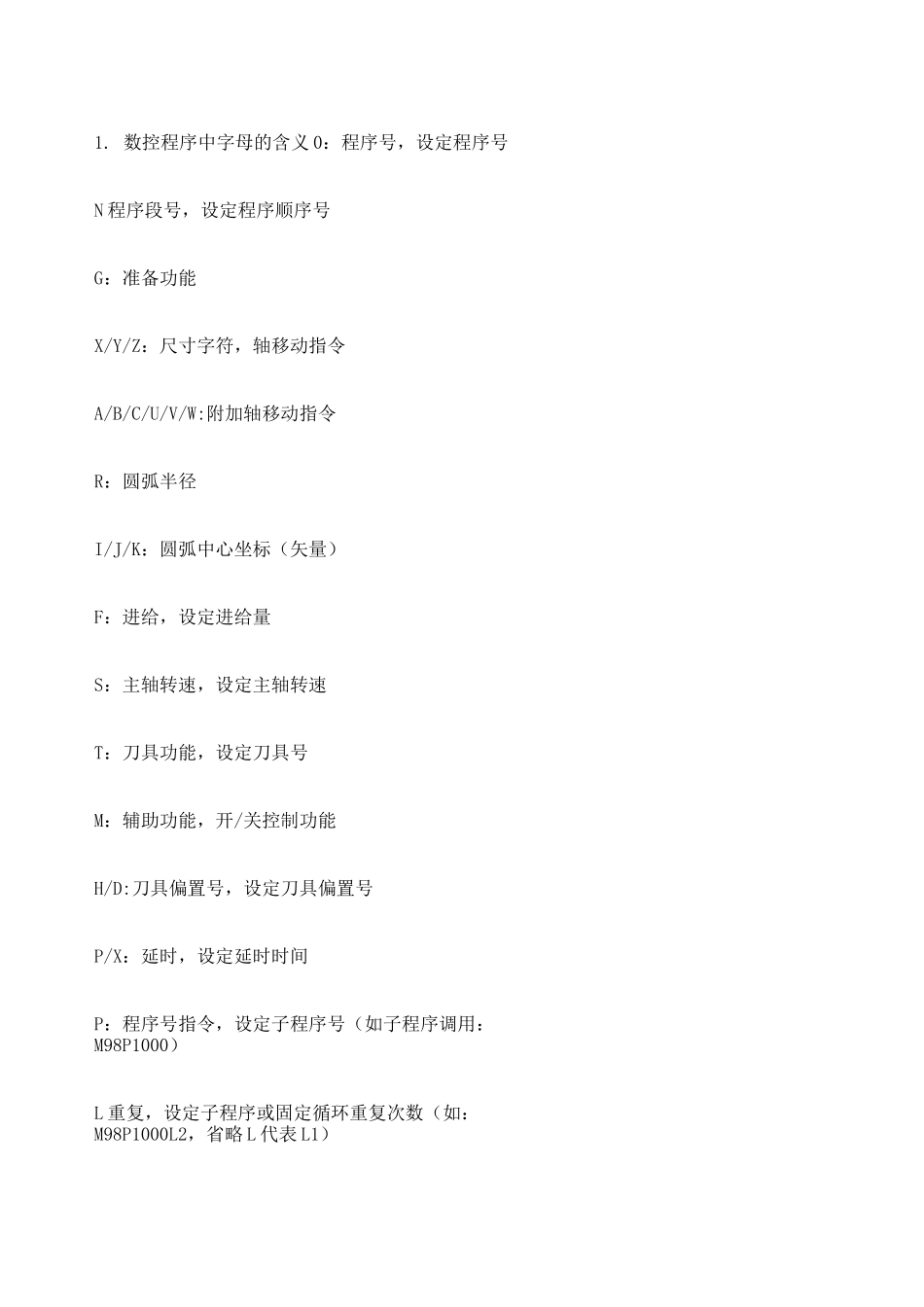

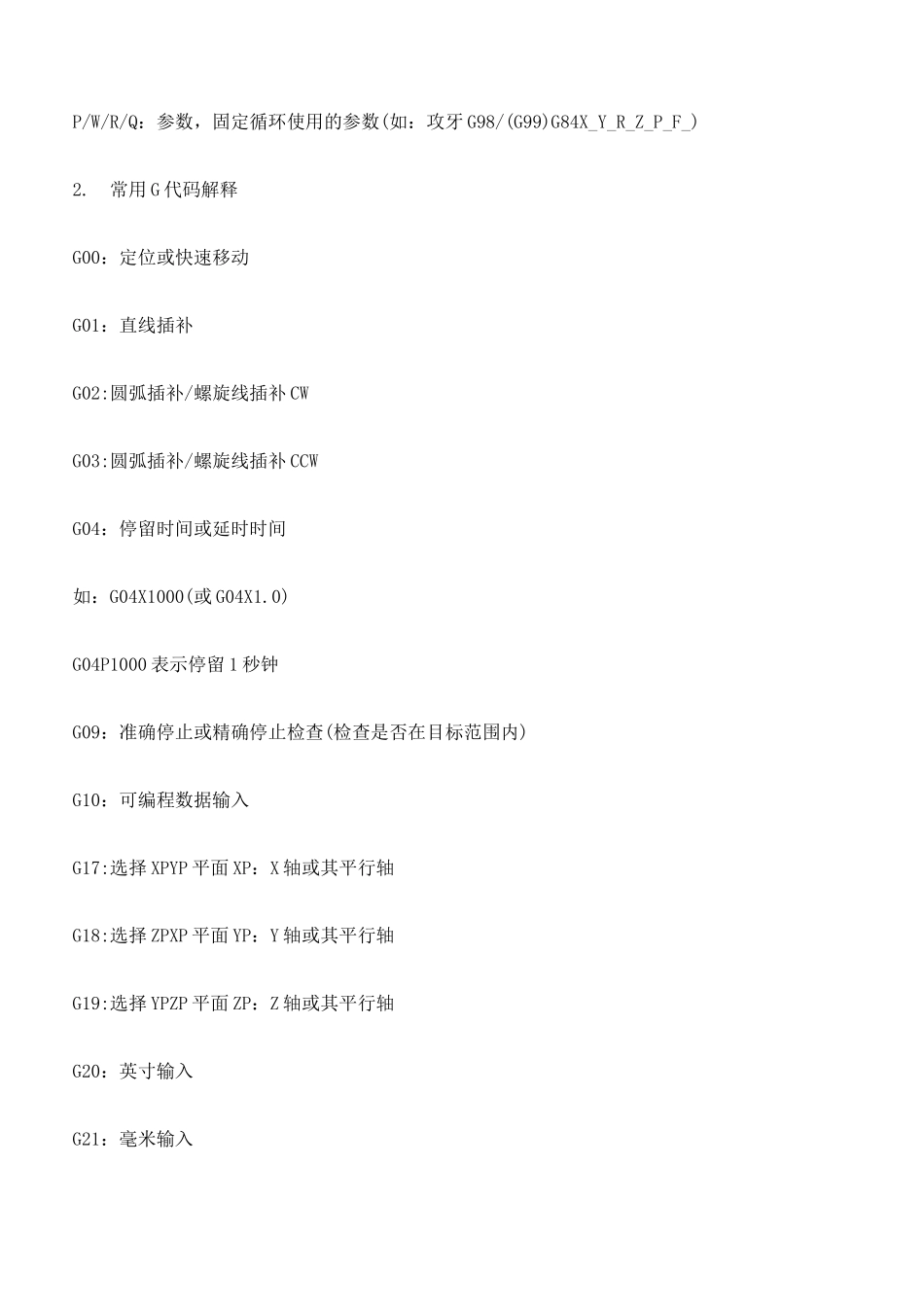

sllzzuelw巴ooolwal出vrlwal】22七ouoH塗4來欢貳酸衆勺+H冬ONO1. 数控程序中字母的含义 0:程序号,设定程序号N 程序段号,设定程序顺序号G:准备功能X/Y/Z:尺寸字符,轴移动指令A/B/C/U/V/W:附加轴移动指令R:圆弧半径I/J/K:圆弧中心坐标(矢量)F:进给,设定进给量S:主轴转速,设定主轴转速T:刀具功能,设定刀具号M:辅助功能,开/关控制功能H/D:刀具偏置号,设定刀具偏置号P/X:延时,设定延时时间P:程序号指令,设定子程序号(如子程序调用:M98P1000)L 重复,设定子程序或固定循环重复次数(如:M98P1000L2,省略 L 代表 L1)P/W/R/Q:参数,固定循环使用的参数(如:攻牙 G98/(G99)G84X_Y_R_Z_P_F_)2.常用 G 代码解释G00:定位或快速移动G01:直线插补G02:圆弧插补/螺旋线插补 CWG03:圆弧插补/螺旋线插补 CCWG04:停留时间或延时时间如:G04X1000(或 G04X1.0)G04P1000 表示停留 1 秒钟G09:准确停止或精确停止检查(检查是否在目标范围内)G10:可编程数据输入G17:选择 XPYP 平面 XP:X 轴或其平行轴G18:选择 ZPXP 平面 YP:Y 轴或其平行轴G19:选择 YPZP 平面 ZP:Z 轴或其平行轴G20:英寸输入G21:毫米输入G28:返回参考点检测格式:G91/(G90)G28X__Y__Z__经过中间点 X__Y__Z__返回参考点(绝对值/增量值指令)G29:从参考点返回G91/(G90)G29X__Y__Z__从起始点经过参考点返回到目标点 X__Y__Z__的指令(绝对值/增量值指令)G30 返回第 2,3,4 参考点G91/(G90)G30P2X__Y__Z__;返回第 2 参考点(P2 可以省略。)G91/(G90)G30P3X__Y__Z__;返回第 3 参考点G91/(G90)G30P4X__Y__Z__;返回第 4 参考点X__Y__Z__:经过中间点位置(绝对值/增量值指令)G40:刀具半径补偿取消G41:左侧刀具半径补偿(沿进给方向刀具在左边)G42:右侧刀具半径补偿(沿进给方向刀具在右边)G43:刀具长度补偿+方向G44:刀具长度补偿-方向G49:取消刀具长度补偿G50:取消比例缩放G51:比例缩放,格式:ONG51X_Y_Z_P_;OFFG50X_Y_Z_:设定缩放中心位置P:缩放比例,范围是 1-999999,不能是小数,如果 P800 代表缩放比例是 0.8G52:设定局部坐标系G53:选择机床坐标系G54-G59:选择工件坐标系 1-6G60:单方向定位,消除传动间隙(代替 G00),过目标位置后然后回头至目标位置G61:准停检查方式,切削进给接近目标位置时减速并检查位置公差范围G62:自动拐角倍率G63:攻牙方式G64:正常切削方式,切削进给...
