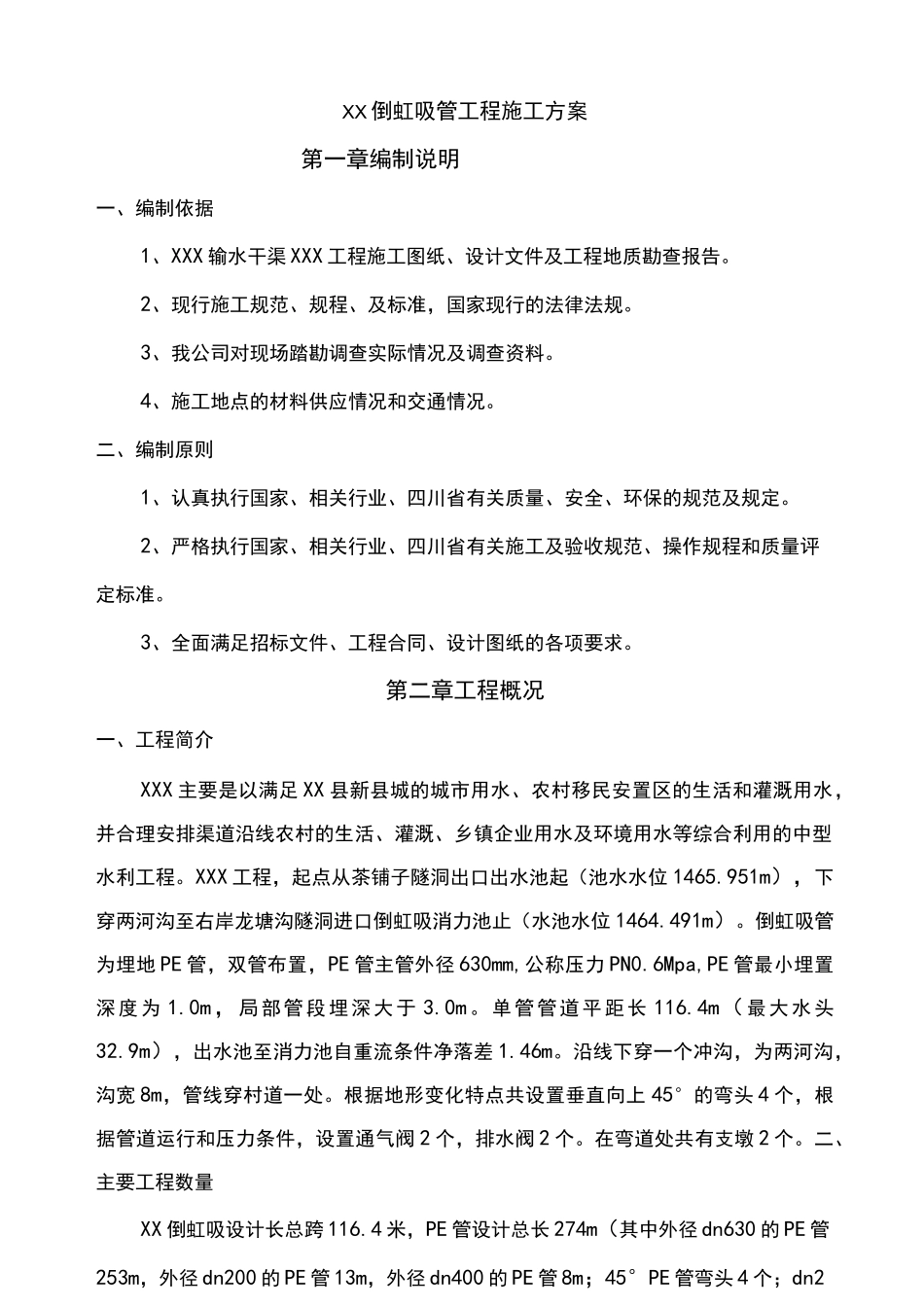

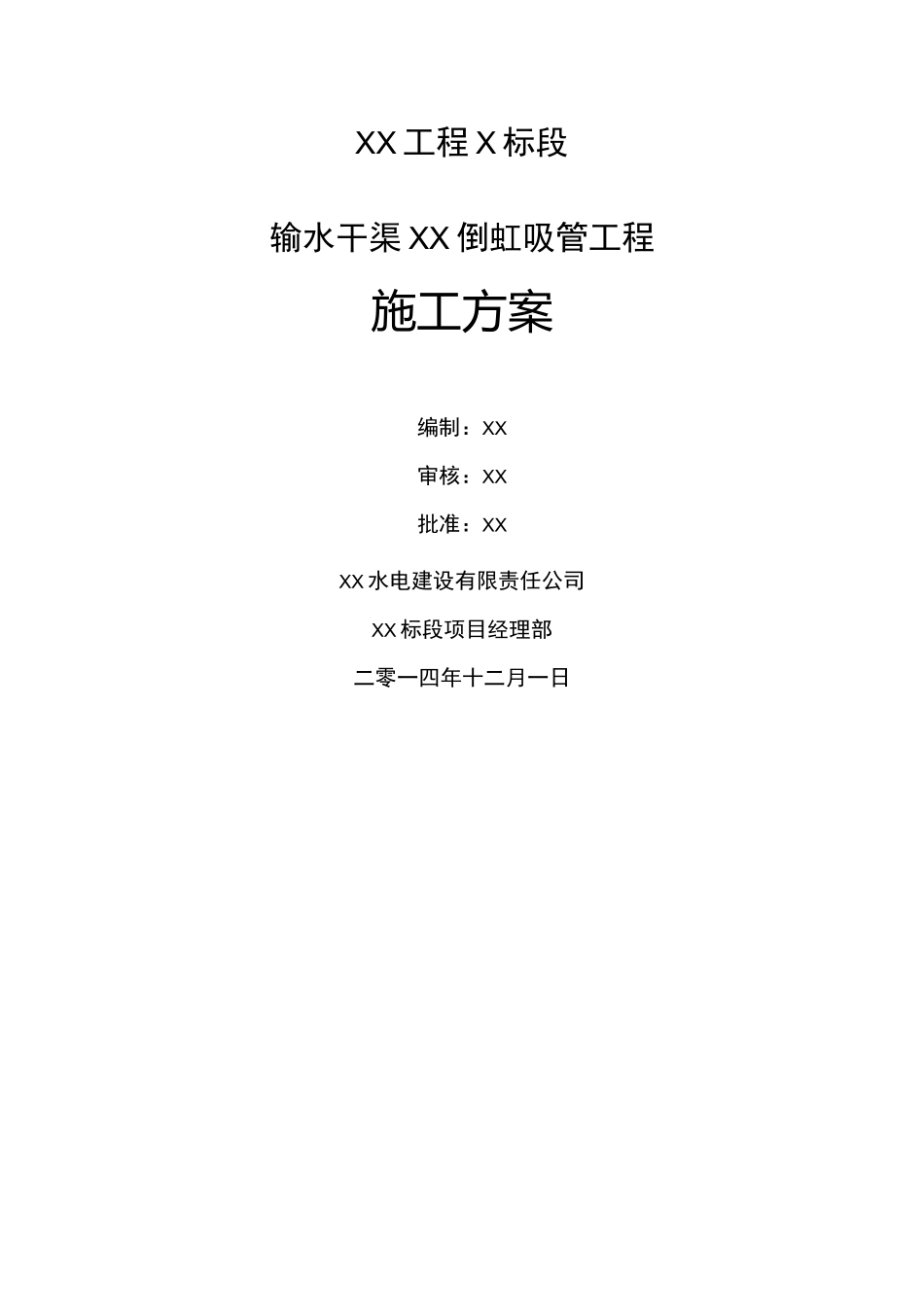

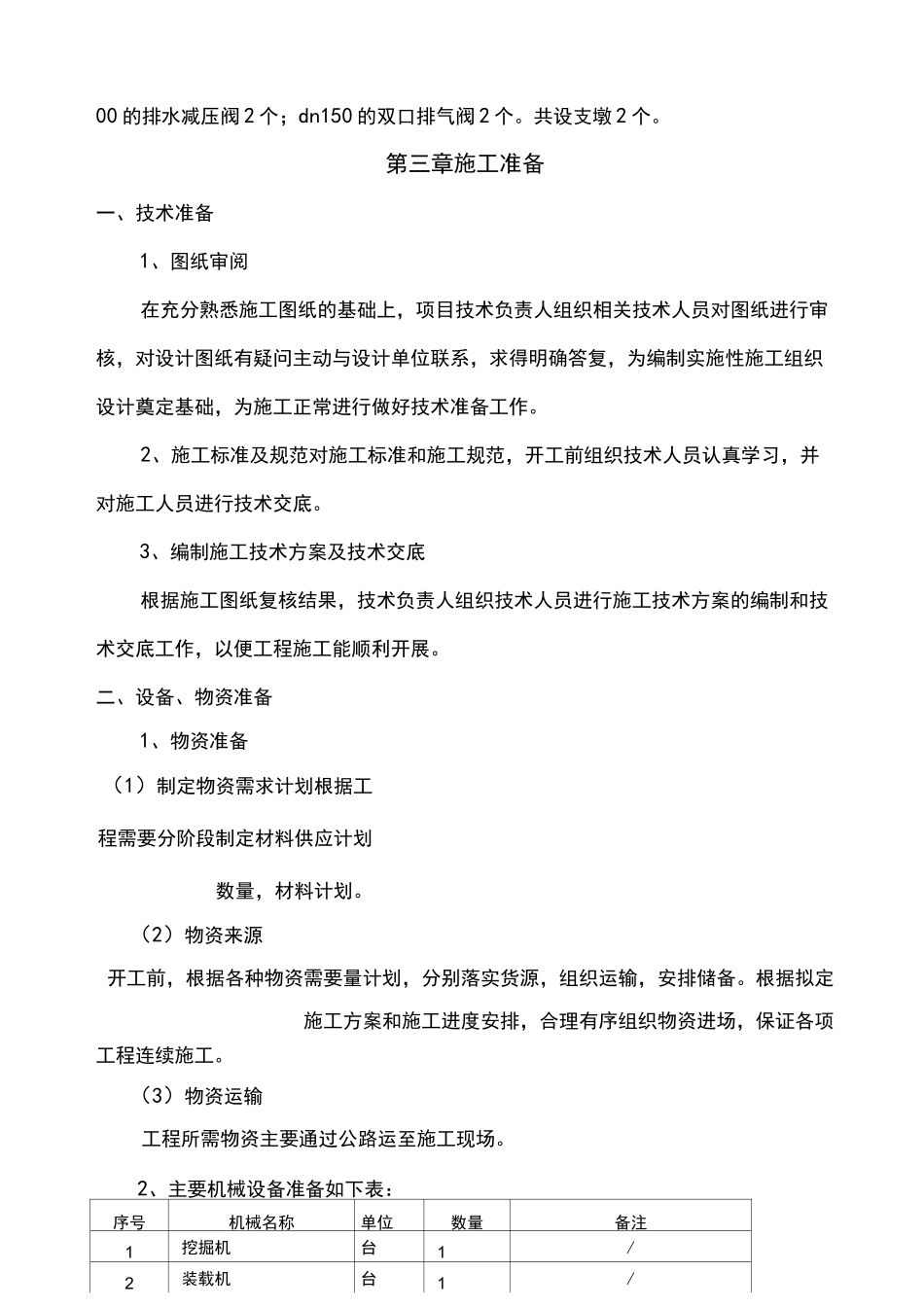

XX 工程 X 标段输水干渠 XX 倒虹吸管工程施工方案编制：XX审核：XX批准：XXXX 水电建设有限责任公司XX 标段项目经理部二零一四年十二月一日XX 倒虹吸管工程施工方案第一章编制说明一、编制依据1、XXX 输水干渠 XXX 工程施工图纸、设计文件及工程地质勘查报告。2、现行施工规范、规程、及标准，国家现行的法律法规。3、我公司对现场踏勘调查实际情况及调查资料。4、施工地点的材料供应情况和交通情况。二、编制原则1、认真执行国家、相关行业、四川省有关质量、安全、环保的规范及规定。2、严格执行国家、相关行业、四川省有关施工及验收规范、操作规程和质量评定标准。3、全面满足招标文件、工程合同、设计图纸的各项要求。第二章工程概况一、工程简介XXX 主要是以满足 XX 县新县城的城市用水、农村移民安置区的生活和灌溉用水，并合理安排渠道沿线农村的生活、灌溉、乡镇企业用水及环境用水等综合利用的中型水利工程。XXX 工程，起点从茶铺子隧洞出口出水池起（池水水位 1465.951m），下穿两河沟至右岸龙塘沟隧洞进口倒虹吸消力池止（水池水位 1464.491m）。倒虹吸管为埋地 PE 管，双管布置，PE 管主管外径 630mm,公称压力 PN0.6Mpa,PE 管最小埋置深度为 1.0m，局部管段埋深大于 3.0m。单管管道平距长 116.4m（最大水头32.9m），出水池至消力池自重流条件净落差 1.46m。沿线下穿一个冲沟，为两河沟，沟宽 8m，管线穿村道一处。根据地形变化特点共设置垂直向上 45°的弯头 4 个，根据管道运行和压力条件，设置通气阀 2 个，排水阀 2 个。在弯道处共有支墩 2 个。二、主要工程数量XX 倒虹吸设计长总跨 116.4 米，PE 管设计总长 274m（其中外径 dn630 的 PE 管253m，外径 dn200 的 PE 管 13m，外径 dn400 的 PE 管 8m；45°PE 管弯头 4 个；dn200 的排水减压阀 2 个；dn150 的双口排气阀 2 个。共设支墩 2 个。第三章施工准备一、技术准备1、图纸审阅在充分熟悉施工图纸的基础上，项目技术负责人组织相关技术人员对图纸进行审核，对设计图纸有疑问主动与设计单位联系，求得明确答复，为编制实施性施工组织设计奠定基础，为施工正常进行做好技术准备工作。2、施工标准及规范对施工标准和施工规范，开工前组织技术人员认真学习，并对施工人员进行技术交底。3、编制施工技术方案及技术交底根据施工图纸复核结果，技术负责人组织技术人员进行施工技术方案的编制和技术交底工作，以便...
