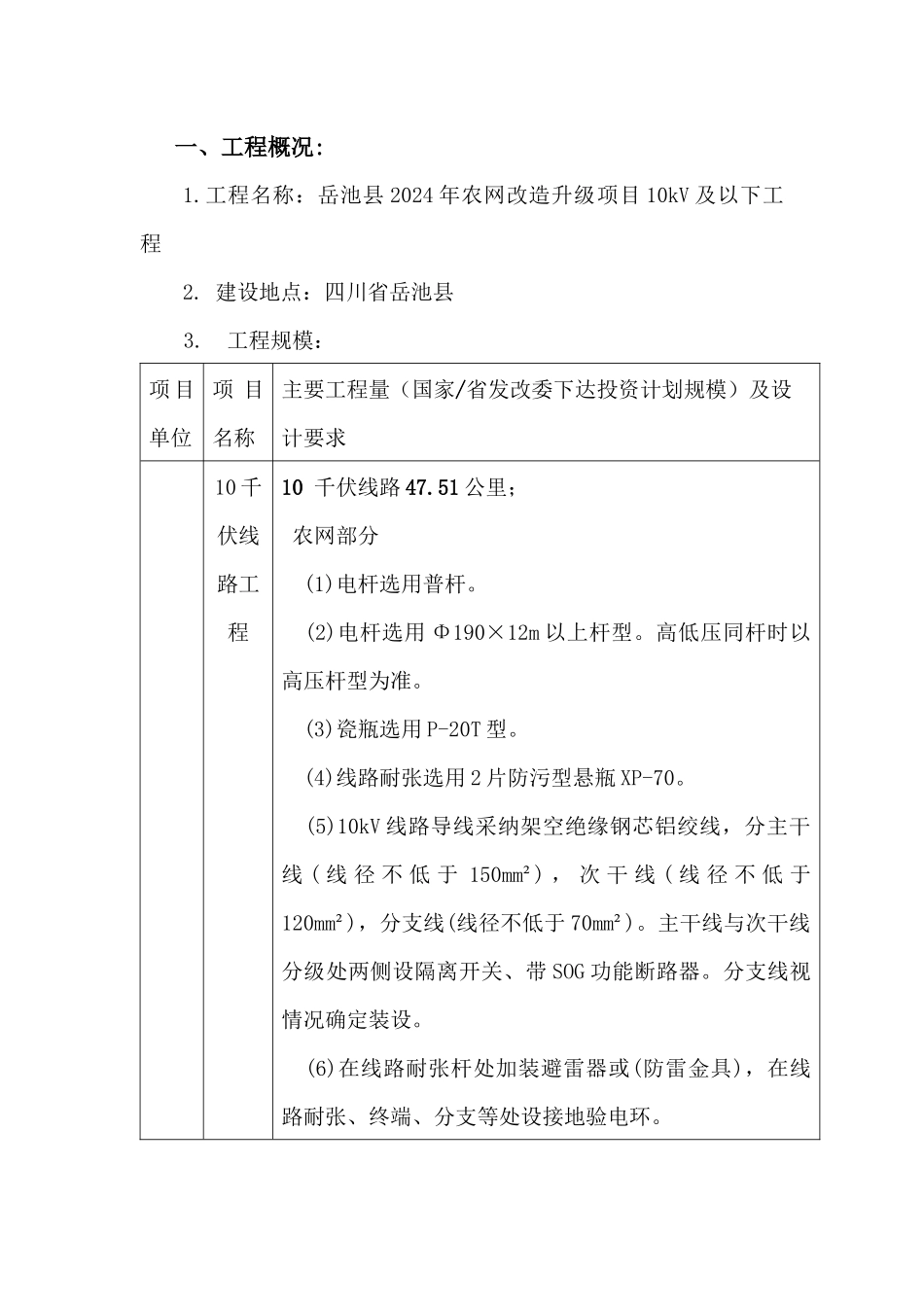

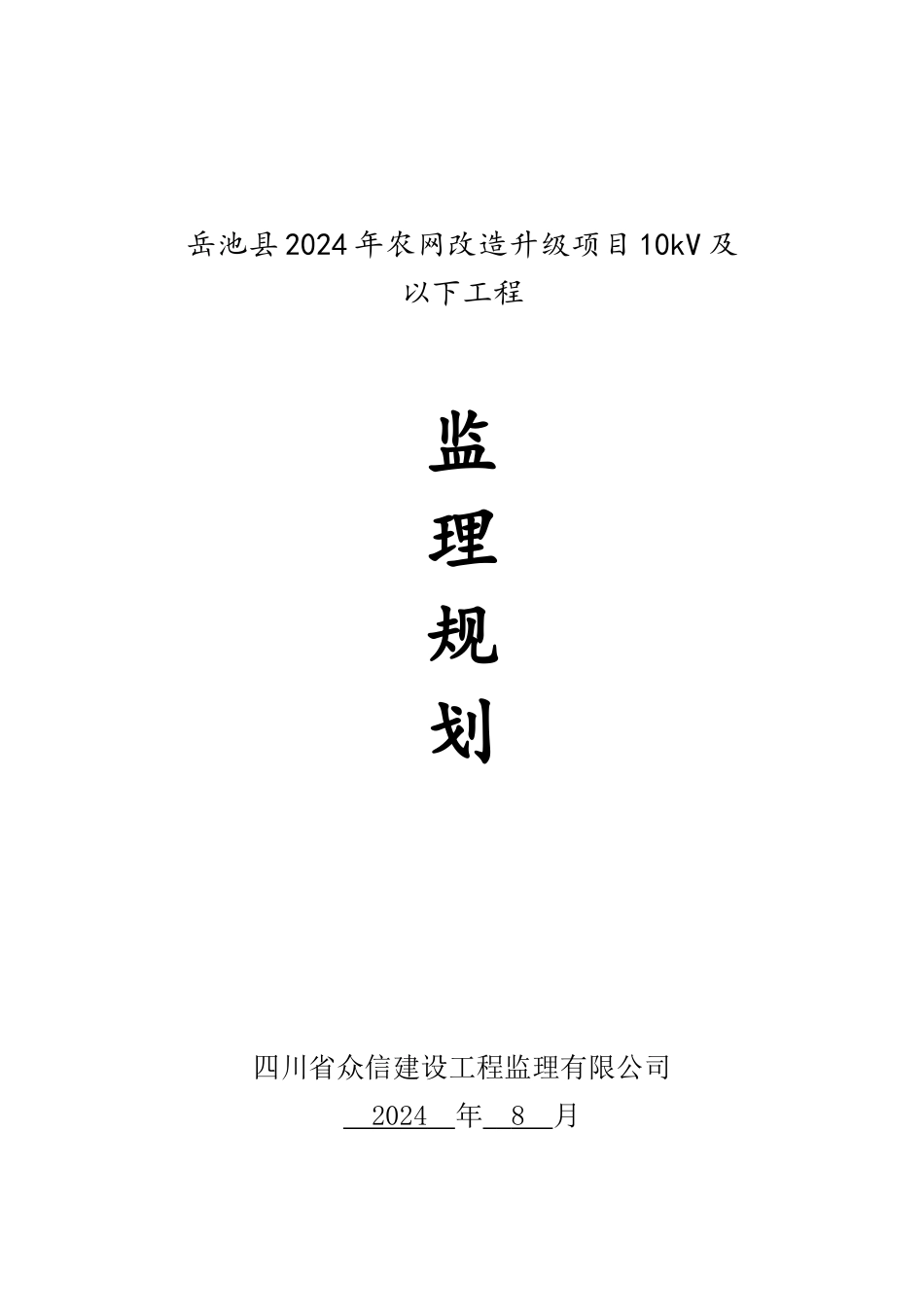

岳池县 2024 年农网改造升级项目 10kV 及以下工程监 理 规 划四川省众信建设工程监理有限公司 2024 年 8 月 批准： 审核： 编写： 一、工程概况:1.工程名称：岳池县 2024 年农网改造升级项目 10kV 及以下工程2. 建设地点：四川省岳池县3. 工程规模：项目单位项 目名称主要工程量（国家/省发改委下达投资计划规模）及设计要求10 千伏线路工程10 千伏线路 47.51 公里； 农网部分 (1)电杆选用普杆。 (2)电杆选用 Φ190×12m 以上杆型。高低压同杆时以高压杆型为准。 (3)瓷瓶选用 P-20T 型。 (4)线路耐张选用 2 片防污型悬瓶 XP-70。 (5)10kV 线路导线采纳架空绝缘钢芯铝绞线，分主干线 ( 线 径 不 低 于 150mm²) ， 次 干 线 ( 线 径 不 低 于120mm²)，分支线(线径不低于 70mm²)。主干线与次干线分级处两侧设隔离开关、带 SOG 功能断路器。分支线视情况确定装设。 (6)在线路耐张杆处加装避雷器或(防雷金具)，在线路耐张、终端、分支等处设接地验电环。 (7)金具采纳全绝缘金具。 (8)10kV 线路一般情况下档距为 60m-100m。 (9)拉线截面根据 10kV 线路使用杆型及导线截面确定。 (10)10kV 线路主干线角钢横担不低于∠80×8，次干线级分支线角钢横担不低于∠75×8。 城网部分 (1)10kV 干 线 导 线 载 面 为 架 空 绝 缘 钢 芯 铝 绞 线JKLGYJ-185mm² 及以上。 (2)10kV 干线及环网线路电缆采纳 YJV22-8.7/15kV-3×300 mm² 及以上铜芯铠装电缆。 (3)电缆终端及中间接头采纳 3M 冷缩式。 (4)绝缘子采纳复合绝缘子。 (5)电杆选用：普杆，杆径不小于 φ190，杆高不小于18m。 (6)金具全采纳绝缘化金具。 (7)城区 10kV 线路档距一般 35m-45m。十字路口不宜架空斜跨。 (8)每基电杆 T 接搭火不超过 2 处。 (9)城区 10kV 线路采纳双角钢横担∠80×8。低压线路工程低压线路 86.44 公里; (1)低压线路直线电杆可选用预应力电杆，断联、转角、终端、分支杆等采纳普杆。 (2)0.4kV 四 线 制 电 杆 选 用 Φ150×10m 米 以 上 杆型，0.22kV 两线制电杆可采纳 Φ150×9m 杆型。 (3)瓷瓶选用 P-6T 型。 (4)0.4kV 线路导线采纳架空绝缘钢芯铝绞线。下户线依据户数多少进行计算导线截面(不小于 BLV-25mm²)，下户线距离不超过 25 米。 (5)户表出线采纳铜芯线 BV-6mm²。或采纳不小于16mm² 两芯铝芯电缆。 (6)0.4kV 线...
