冰蓄冷系统的设计与工程施工设计方案

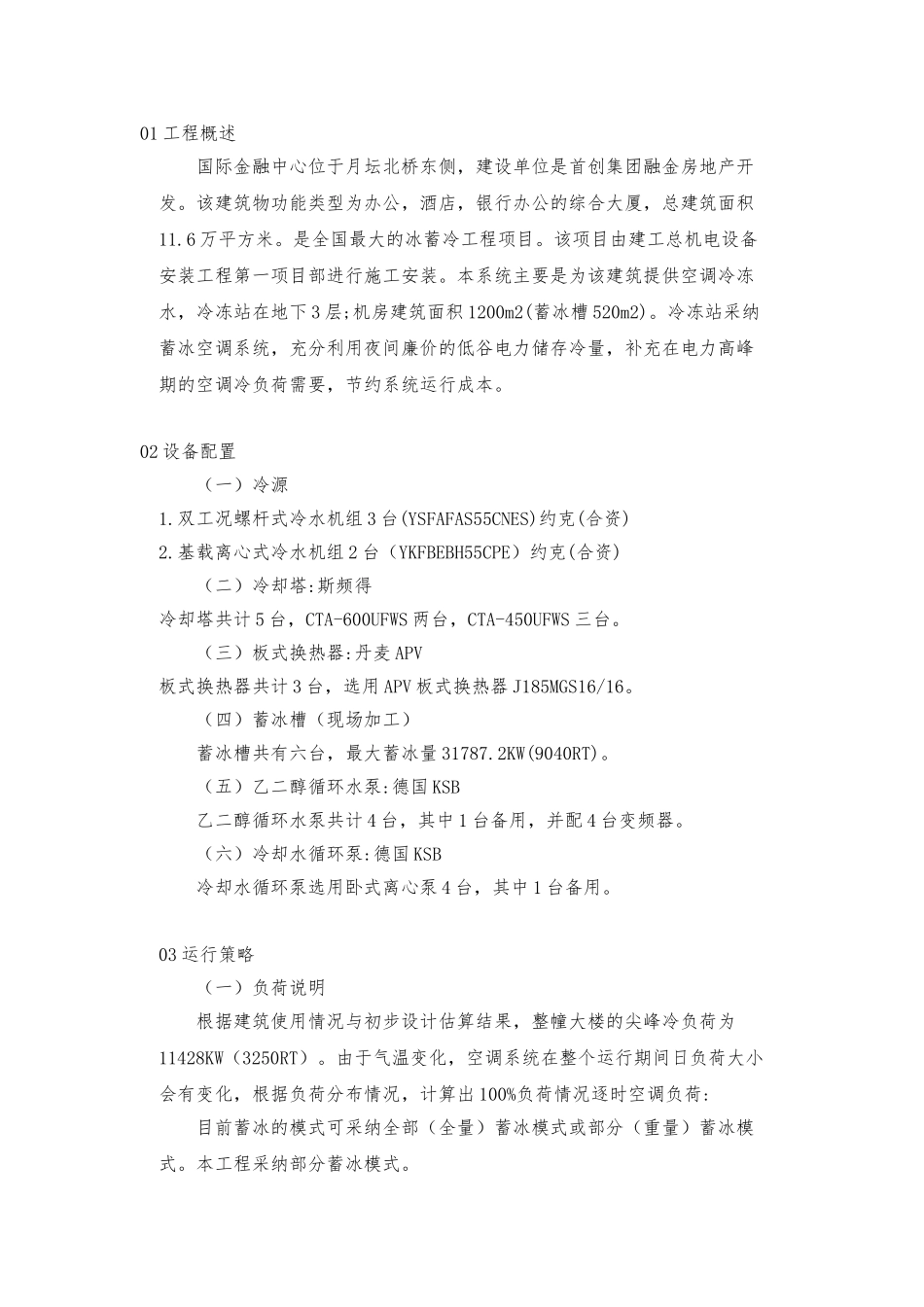

01 工程概述 国际金融中心位于月坛北桥东侧，建设单位是首创集团融金房地产开发。该建筑物功能类型为办公，酒店，银行办公的综合大厦，总建筑面积11.6 万平方米。是全国最大的冰蓄冷工程项目。该项目由建工总机电设备安装工程第一项目部进行施工安装。本系统主要是为该建筑提供空调冷冻水，冷冻站在地下 3 层;机房建筑面积 1200m2(蓄冰槽 520m2)。冷冻站采纳蓄冰空调系统，充分利用夜间廉价的低谷电力储存冷量，补充在电力高峰期的空调冷负荷需要，节约系统运行成本。 02 设备配置 （一）冷源 1.双工况螺杆式冷水机组 3 台(YSFAFAS55CNES)约克(合资) 2.基载离心式冷水机组 2 台（YKFBEBH55CPE）约克(合资) （二）冷却塔:斯频得 冷却塔共计 5 台，CTA-600UFWS 两台，CTA-450UFWS 三台。 （三）板式换热器:丹麦 APV板式换热器共计 3 台，选用 APV 板式换热器 J185MGS16/16。 （四）蓄冰槽（现场加工） 蓄冰槽共有六台，最大蓄冰量 31787.2KW(9040RT)。 （五）乙二醇循环水泵:德国 KSB 乙二醇循环水泵共计 4 台，其中 1 台备用，并配 4 台变频器。 （六）冷却水循环泵:德国 KSB 冷却水循环泵选用卧式离心泵 4 台，其中 1 台备用。 03 运行策略 （一）负荷说明 根据建筑使用情况与初步设计估算结果，整幢大楼的尖峰冷负荷为11428KW（3250RT）。由于气温变化，空调系统在整个运行期间日负荷大小会有变化，根据负荷分布情况，计算出 100%负荷情况逐时空调负荷: 目前蓄冰的模式可采纳全部（全量）蓄冰模式或部分（重量）蓄冰模式。本工程采纳部分蓄冰模式。 根据采暖通风的建筑物设计日 100%负荷如下:最大小时冷负荷:11428KW（3250RT） 设计日冷负荷:151705KWH（43144RTH） 最大小时基载冷负荷:2286KW（650RT） 扣除设计日基载冷负荷后冷荷:96852.4KWH（27544RTH） （二）系统流程简述 本设计蓄冰设备选用冰球式蓄冰设备，系统选用串联单循环回路方式，在循环回路中，乙二醇制冷主机置于蓄冰装置上游。系统中设有板式热交换器 3 台，每台换热量为用 3961KW（1126RT），用以把冰蓄冷系统的乙二醇回路与通往空调负荷的水回路隔离开，保证乙二醇仅在蓄冰循环中流动，而不流经各空调负荷回路，可减少乙二醇用量并避开乙二醇在空调负荷回路中的泄漏。乙二醇回路中设有 4 个电动调节阀 CV1,CV2,CV8CV9，根据冷负荷变化，通过电动调节阀 CV1,CV2 调节进入蓄冰装置的乙二醇流量，保证进入板...
