冲压工艺学课件

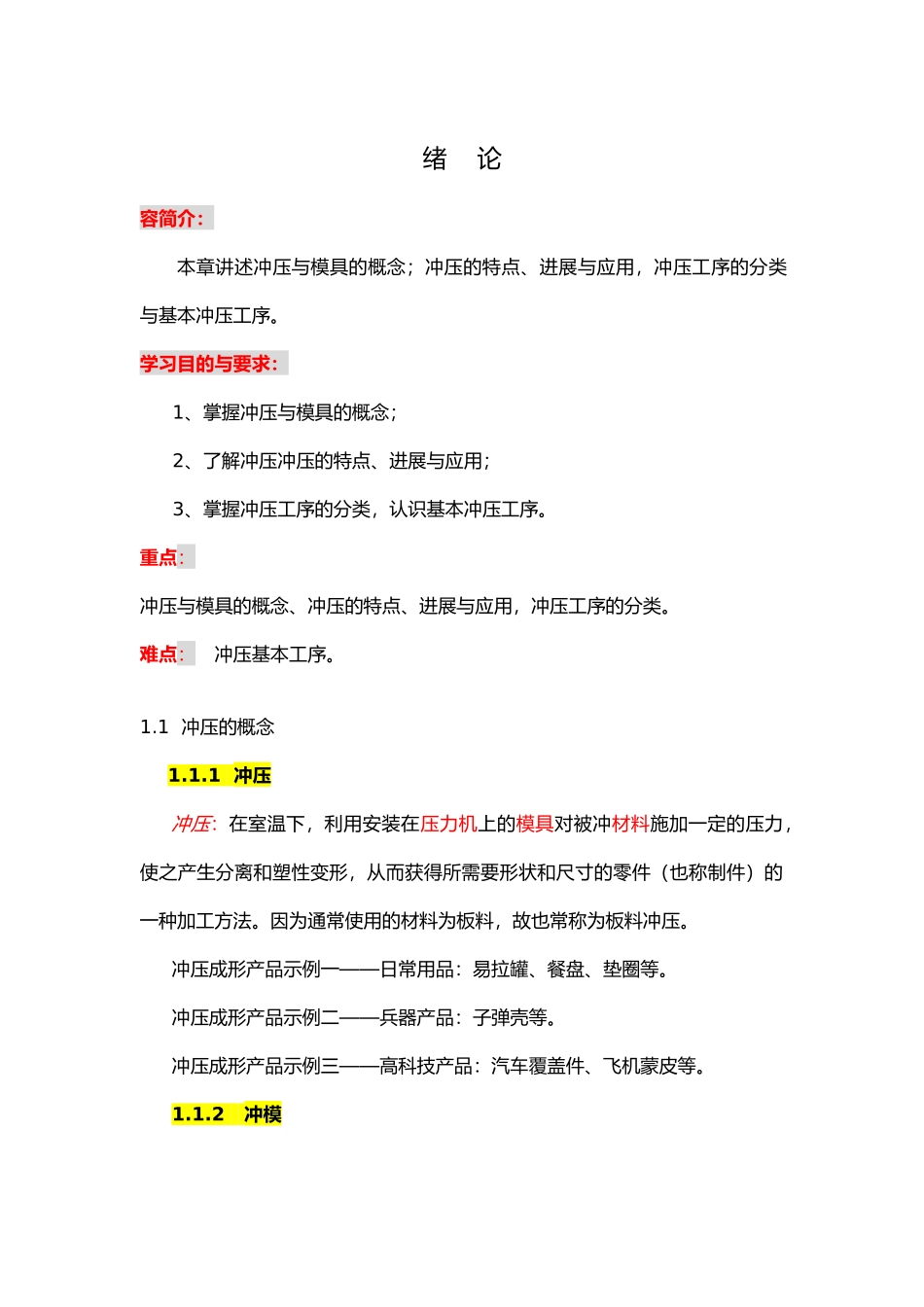

冲压工艺学课件_第1页
1/176

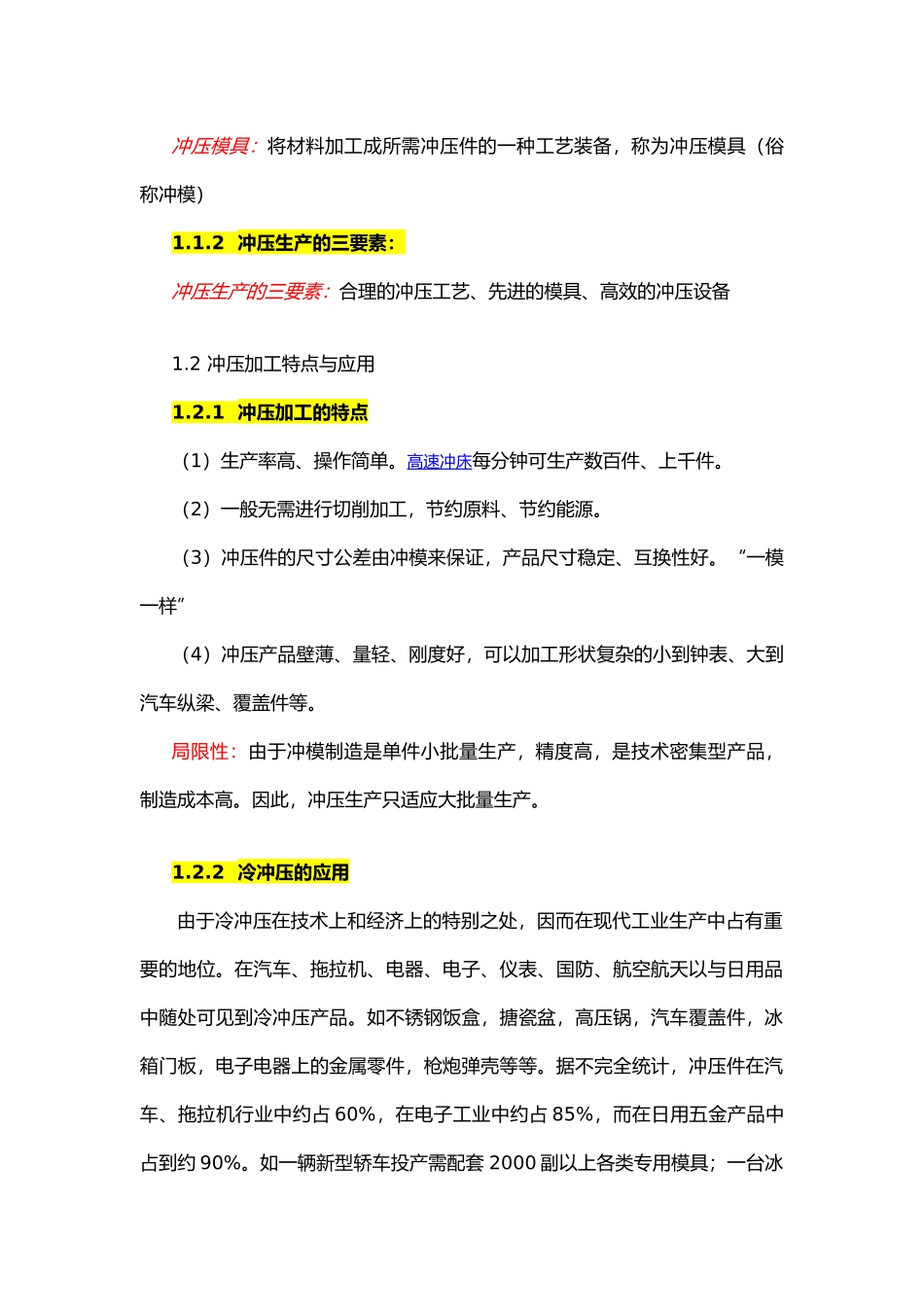

冲压工艺学课件_第2页
2/176
冲压工艺学课件_第3页
3/176
绪 论容简介:本章讲述冲压与模具的概念;冲压的特点、进展与应用,冲压工序的分类与基本冲压工序。学习目的与要求:1、掌握冲压与模具的概念;2、了解冲压冲压的特点、进展与应用;3、掌握冲压工序的分类,认识基本冲压工序。重点:冲压与模具的概念、冲压的特点、进展与应用,冲压工序的分类。难点: 冲压基本工序。 1.1 冲压的概念1.1.1 冲压冲压:在室温下,利用安装在压力机上的模具对被冲材料施加一定的压力,使之产生分离和塑性变形,从而获得所需要形状和尺寸的零件(也称制件)的一种加工方法。因为通常使用的材料为板料,故也常称为板料冲压。冲压成形产品示例一——日常用品:易拉罐、餐盘、垫圈等。冲压成形产品示例二——兵器产品:子弹壳等。冲压成形产品示例三——高科技产品:汽车覆盖件、飞机蒙皮等。1.1.2 冲模冲压模具:将材料加工成所需冲压件的一种工艺装备,称为冲压模具(俗称冲模)1.1.2 冲压生产的三要素:冲压生产的三要素:合理的冲压工艺、先进的模具、高效的冲压设备 1.2 冲压加工特点与应用1.2.1 冲压加工的特点(1)生产率高、操作简单。高速冲床每分钟可生产数百件、上千件。(2)一般无需进行切削加工,节约原料、节约能源。(3)冲压件的尺寸公差由冲模来保证,产品尺寸稳定、互换性好。“一模一样”(4)冲压产品壁薄、量轻、刚度好,可以加工形状复杂的小到钟表、大到汽车纵梁、覆盖件等。局限性:由于冲模制造是单件小批量生产,精度高,是技术密集型产品,制造成本高。因此,冲压生产只适应大批量生产。 1.2.2 冷冲压的应用由于冷冲压在技术上和经济上的特别之处,因而在现代工业生产中占有重要的地位。在汽车、拖拉机、电器、电子、仪表、国防、航空航天以与日用品中随处可见到冷冲压产品。如不锈钢饭盒,搪瓷盆,高压锅,汽车覆盖件,冰箱门板,电子电器上的金属零件,枪炮弹壳等等。据不完全统计,冲压件在汽车、拖拉机行业中约占 60%,在电子工业中约占 85%,而在日用五金产品中占到约 90%。如一辆新型轿车投产需配套 2000 副以上各类专用模具;一台冰箱投产需配套 350 副以上各类专用模具;一台洗衣机投产需配套 200 副以各类专用模具。可以这么说,一个国家模具工业进展的水平能反映出这个国家现代化工业化进展的程度。对于一个地区来说也是如此。目前世界各主要工业国,其锻压机床的产量和拥有量都已超过机床总数的 50%以上,美国、日本等国的模具产值也已超过机床工业的产值...
