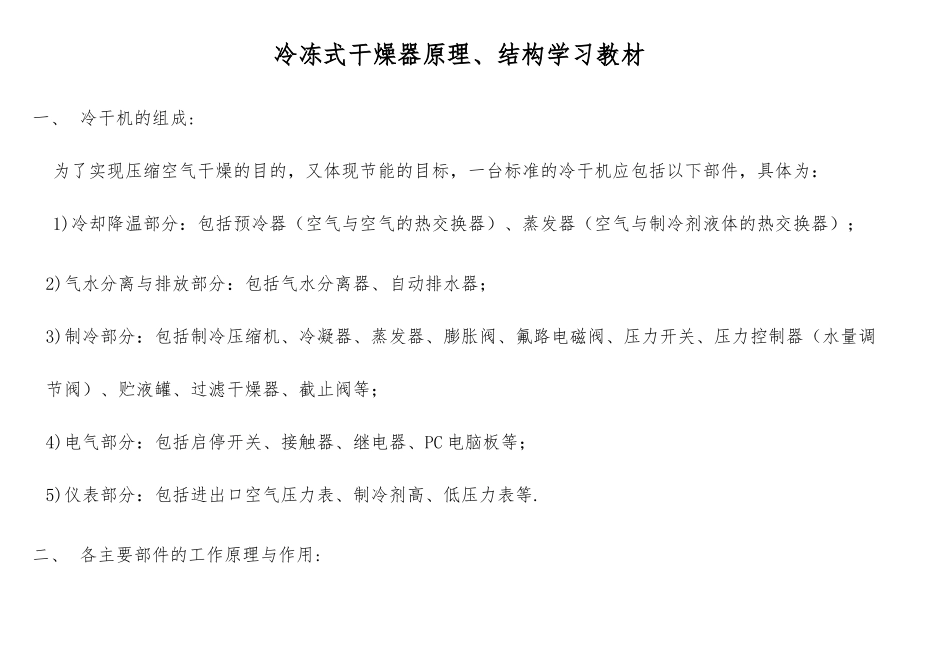

冷冻式干燥器原理、结构学习教材一、 冷干机的组成:为了实现压缩空气干燥的目的,又体现节能的目标,一台标准的冷干机应包括以下部件,具体为: 1)冷却降温部分:包括预冷器(空气与空气的热交换器)、蒸发器(空气与制冷剂液体的热交换器);2)气水分离与排放部分:包括气水分离器、自动排水器; 3)制冷部分:包括制冷压缩机、冷凝器、蒸发器、膨胀阀、氟路电磁阀、压力开关、压力控制器(水量调节阀)、贮液罐、过滤干燥器、截止阀等; 4)电气部分:包括启停开关、接触器、继电器、PC 电脑板等; 5)仪表部分:包括进出口空气压力表、制冷剂高、低压力表等.二、 各主要部件的工作原理与作用:1、预冷器:绝大多数冷干机具有预冷器,预冷器是一种空气与空气进行热交换的换热器,一般为列管式换热器(也称管壳式换热器)。预冷器在冷干机里的主要作用是“回收”被蒸发器冷却后压缩空气所携带的冷量,并用这部分冷量来冷却携带大量水蒸气的较高温度的压缩空气(即从空压机排出,经过空压机自带的后部冷却器冷却、再经过气水分离的温度一般在 40℃以上的饱和压缩空气),从而减轻了冷干机制冷系统的热负荷,达到节约能源的目的。另一方面,低温压缩空气在预冷器里温度得到回升,使输送压缩空气的管道外壁不致因温度低于环境温度而出现的“结露”现象。此外,压缩空气温度升高后,降低了干燥后压缩空气的相对湿度(一般小于 20%),对防止金属的锈蚀有利。有些用户(如与空分设备配套)需要含水量低而且温度也低的压缩空气,这时冷干机就不再设置预冷器了。由于不设置预冷器,冷空气的冷量得不到回收利用,蒸发器热负荷会增加很多。在这种情况下,不仅需要加大制冷压缩机的功率来进行能量补偿,而且整个制冷系统的其它部件(蒸发器、冷凝器与节流元器件)都需要相应增大。从能量回收角度讲,我们总希望冷干机排气温度越高越好(排气温度高,说明能量回收多),最好进出口没有温差。但实际上是达不到这一点的,在空气进口温度为 45℃以下时,冷干机进、出气温相差 15℃以上的情况并不鲜见。2、蒸发器:蒸发器是冷干机主要的换热部件。结构与预冷器不同,一般冷干机的蒸发器是由壳体和胆组成,胆由一簇紫铜管组成。在蒸发器中,从预冷器流出的经过预冷却的压缩空气在壳层沿折流板上下流动,制冷剂在管流动,压缩空气被强制冷却,其部分水蒸气凝聚成液态水排出机外,从而使压缩空气得到干燥。蒸发器胆管液体制冷剂吸取压缩空气的热量后蒸发成蒸...
