分离乙醇正丙醇二元物系浮阀式馏塔的设计化工原理课程论文

分离乙醇正丙醇二元物系浮阀式馏塔的设计化工原理课程论文_第1页
1/37
分离乙醇正丙醇二元物系浮阀式馏塔的设计化工原理课程论文_第2页
2/37
分离乙醇正丙醇二元物系浮阀式馏塔的设计化工原理课程论文_第3页
3/37

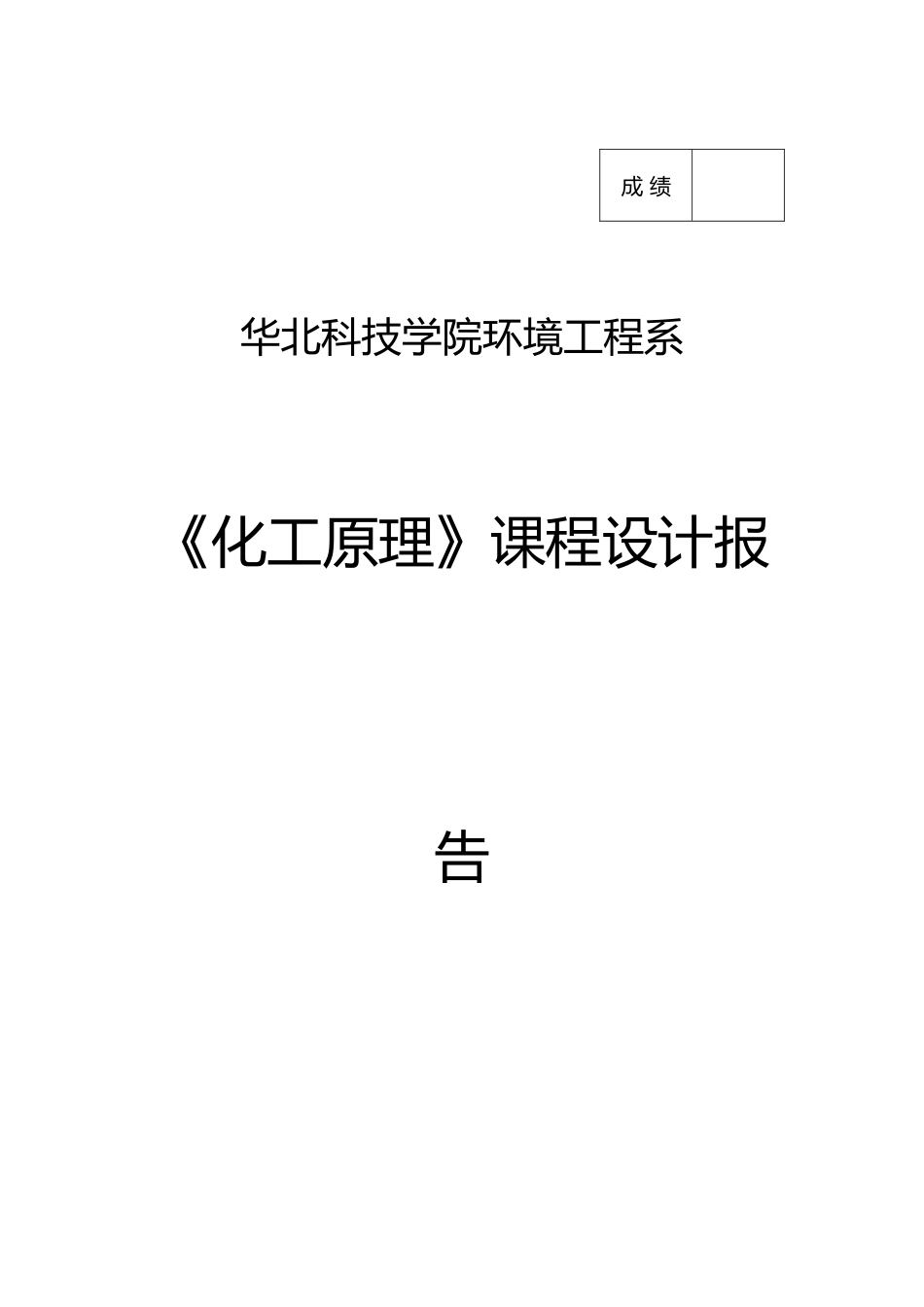

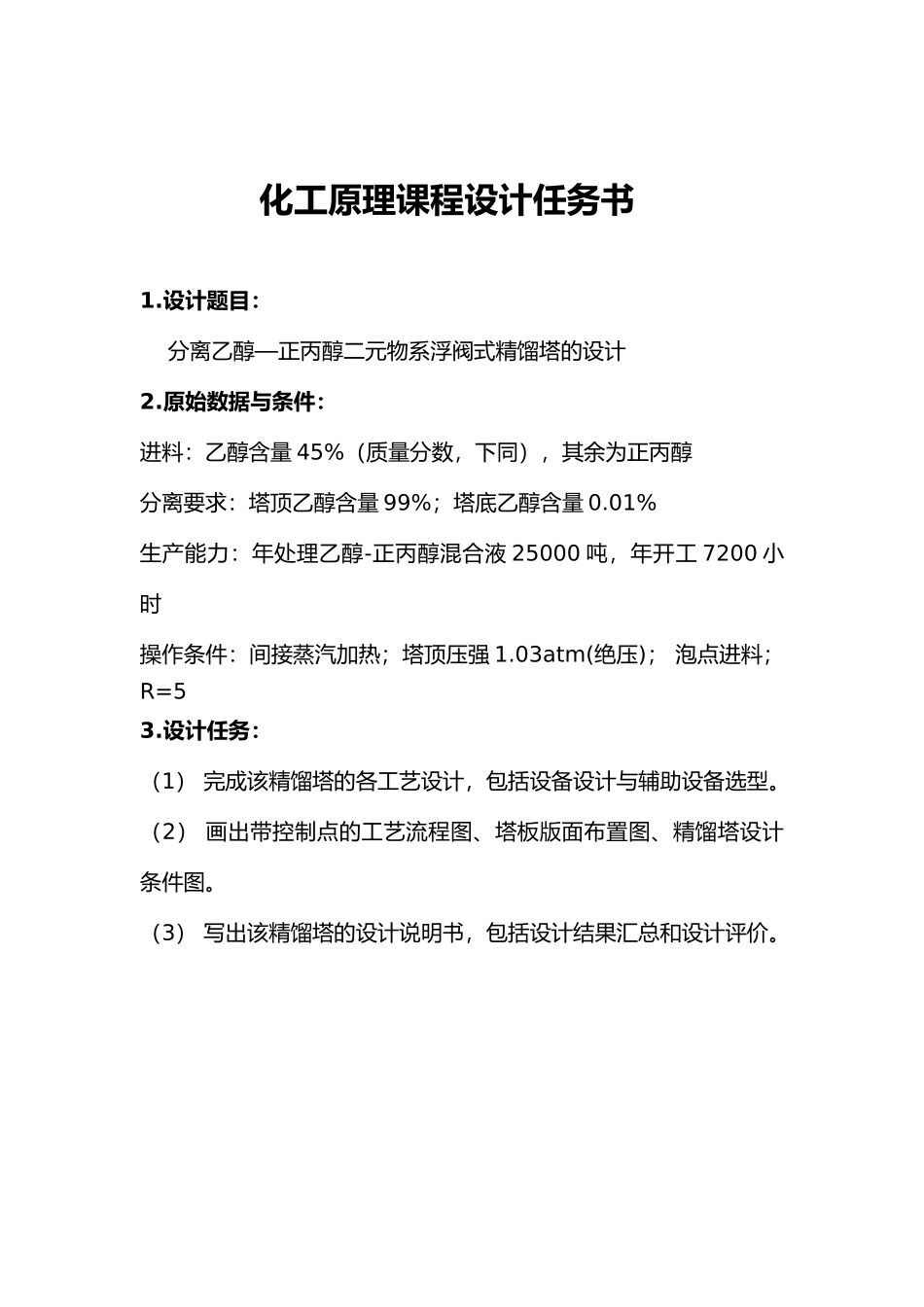

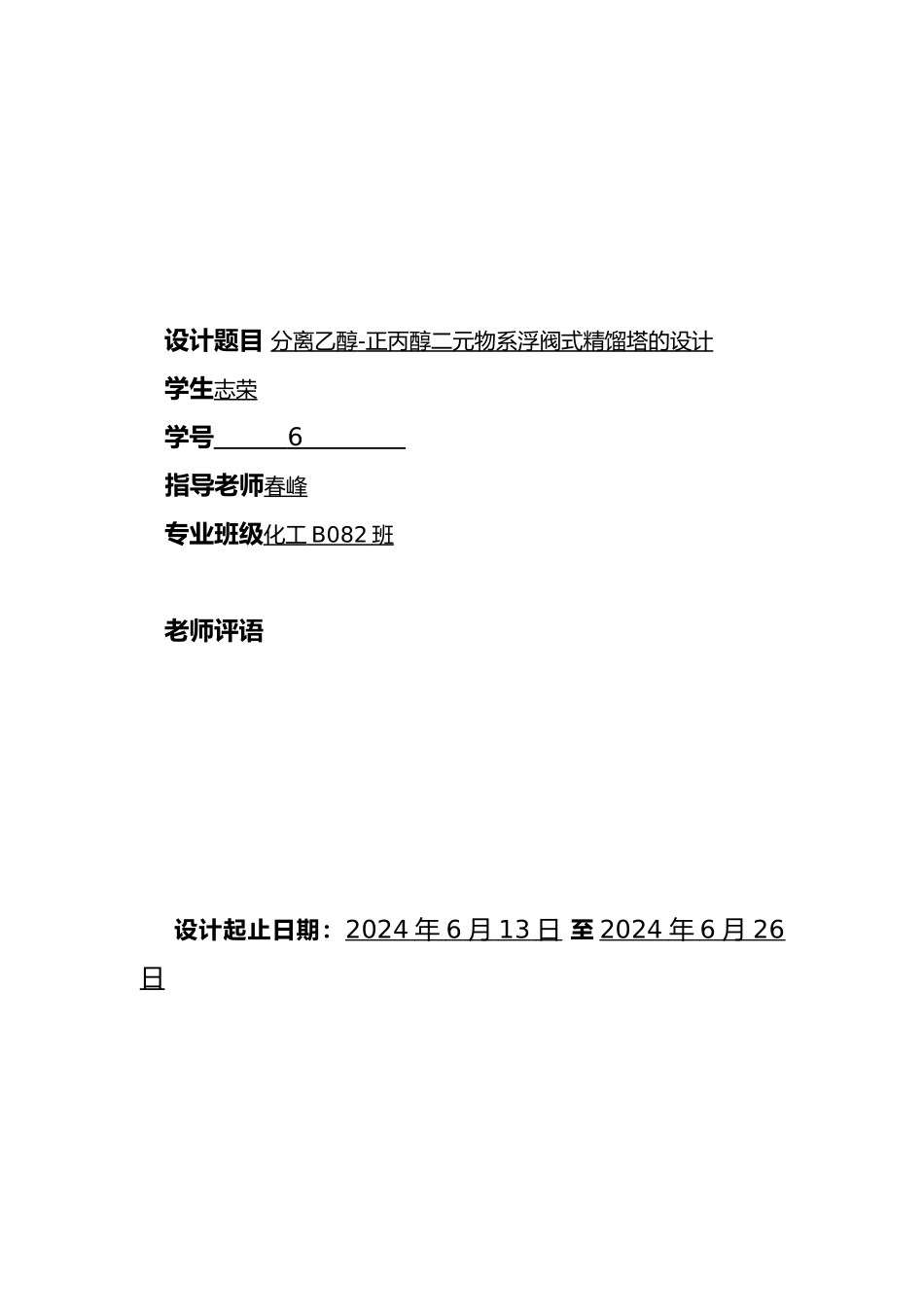

华北科技学院环境工程系《化工原理》课程设计报告成 绩设计题目 分离乙醇 - 正丙醇二元物系浮阀式精馏塔的设计 学生志荣学号 6 指导老师春峰专业班级化工 B082 班 老师评语设计起止日期:2024 年 6 月 13 日 至 2024 年 6 月 26 日化工原理课程设计任务书1.设计题目:分离乙醇—正丙醇二元物系浮阀式精馏塔的设计2.原始数据与条件:进料:乙醇含量 45%(质量分数,下同),其余为正丙醇分离要求:塔顶乙醇含量 99%;塔底乙醇含量 0.01%生产能力:年处理乙醇-正丙醇混合液 25000 吨,年开工 7200 小时操作条件:间接蒸汽加热;塔顶压强 1.03atm(绝压); 泡点进料; R=5 3.设计任务:(1) 完成该精馏塔的各工艺设计,包括设备设计与辅助设备选型。(2) 画出带控制点的工艺流程图、塔板版面布置图、精馏塔设计条件图。(3) 写出该精馏塔的设计说明书,包括设计结果汇总和设计评价。目录第一章绪论4第二章塔板的工艺设计52.1精馏塔全塔物料衡算52.2 有 关 物 性 数 据 的 计 算 5 2.3 理 论 塔 板 数 的 计 算 12 2.4塔径的初步计算142.5溢流装置152.6塔板分布、浮阀数目与排列16第三章塔板的流体力学计算183.1、气相通过浮阀塔板的压降183.2、淹塔193.3、雾沫夹带203.4、塔板负荷性能图203.4.1 物 沫 夹 带 线 20 3.4.2 液 泛 线 21 3.4.3相负荷上限213.4.4 漏 液 线 22 3.4.5 相 负 荷 下 限 22 3.5 浮 阀 塔 工 艺 设 计 计 算 结 果 23 第四章塔附件的设计254.1接管254.2筒体与封头274.3除沫器274.4裙座274.5人孔27第五章塔总体高度的设计285.1塔的顶部空间高度285.2塔的顶部空间高度285.3塔总体高度28第六章附属设备的计算286.1冷凝器的选择286.2再沸器的选择30主要符号说明32结论34参考文献34感想35第一章 绪论精馏的基本原理是根据各液体在混合液中的挥发度不同,采纳多次部分汽化和多次部分冷凝的原理来实现连续的高纯度分离。在现代的工业生产中已经广泛地应用于物系的分离、提纯、制备等领域,并取得了良好的效益。其中主要包括板式塔和填料塔,而板式塔的塔板类型主要有泡罩塔板、浮阀塔板、筛板塔板、舌形塔板、网孔塔板、垂直塔板等等,本次课程设计是浮阀塔。精馏过程与其他蒸馏过程最大的区别,是在塔两端同时提供纯度较高的液相和气相回流,为精馏过程提供了传质的必要条件。提供高纯度的回流,使在一样理论板的条件下,为精馏实现...
