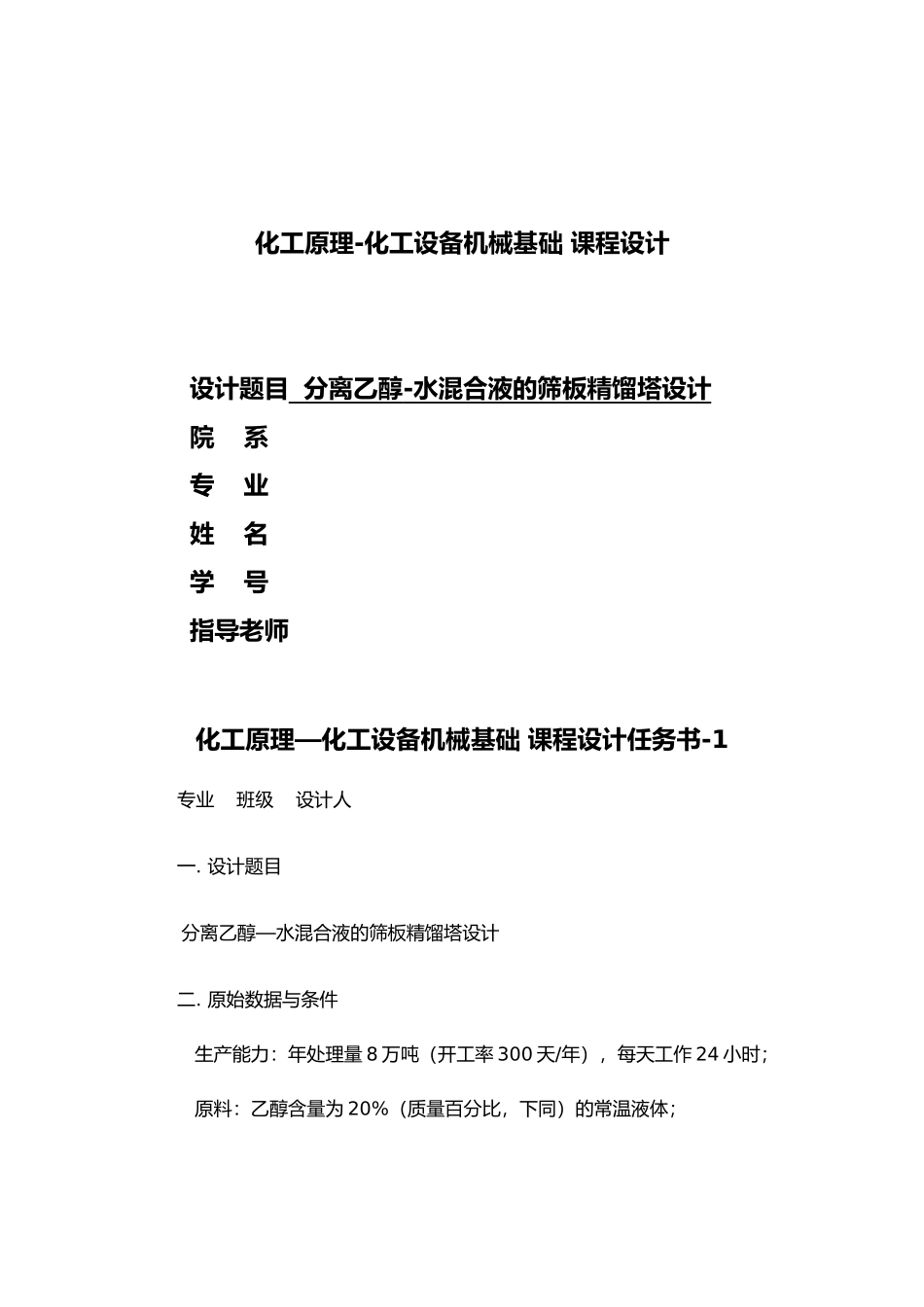

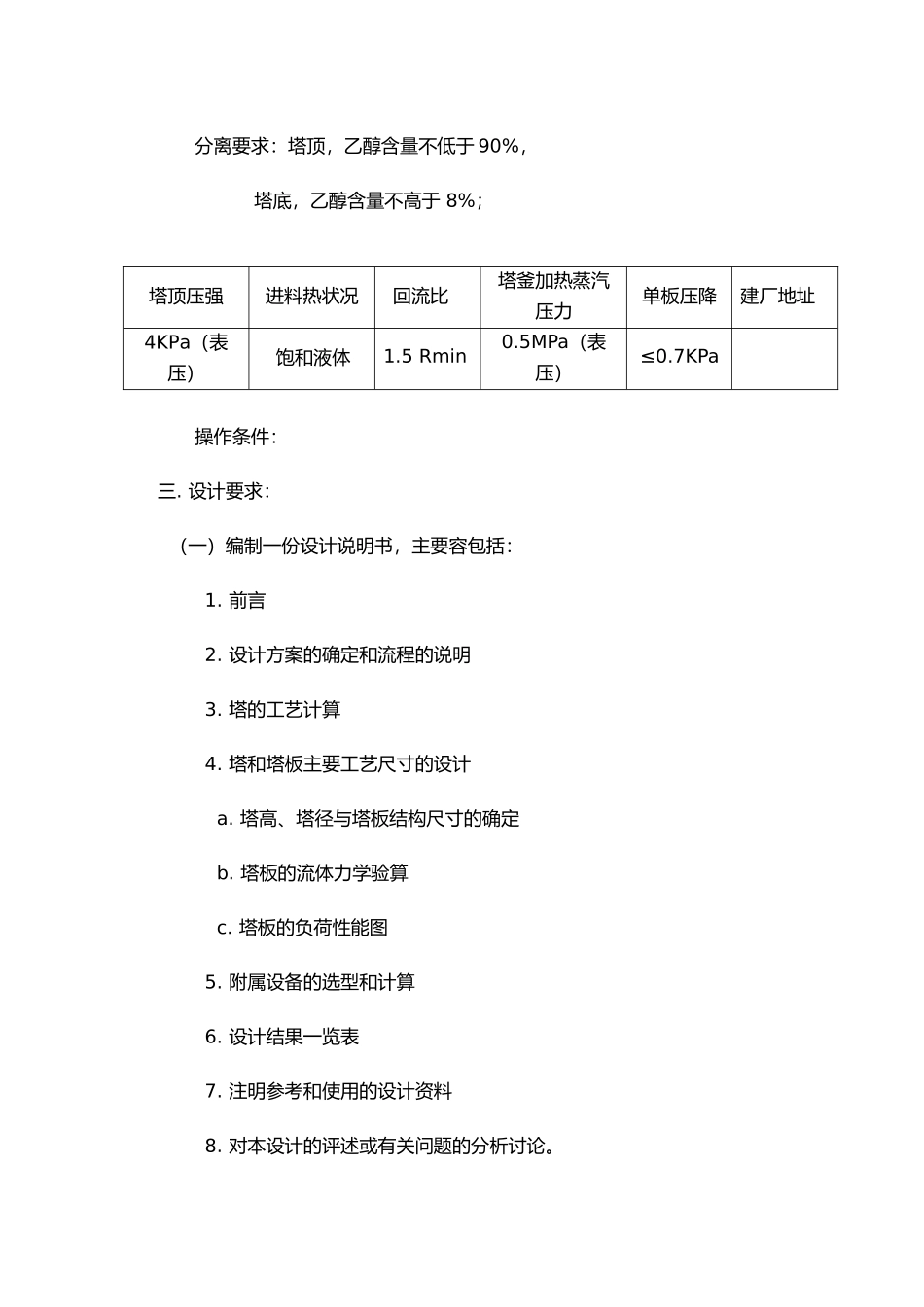

化工原理-化工设备机械基础 课程设计设计题目 分离乙醇 - 水混合液的筛板精馏塔设计 院 系专 业姓 名学 号指导老师化工原理—化工设备机械基础 课程设计任务书-1专业 班级 设计人 一. 设计题目 分离乙醇—水混合液的筛板精馏塔设计二. 原始数据与条件 生产能力:年处理量 8 万吨(开工率 300 天/年),每天工作 24 小时; 原料:乙醇含量为 20%(质量百分比,下同)的常温液体; 分离要求:塔顶,乙醇含量不低于 90%, 塔底,乙醇含量不高于 8%; 操作条件: 三. 设计要求: (一)编制一份设计说明书,主要容包括: 1. 前言 2. 设计方案的确定和流程的说明 3. 塔的工艺计算 4. 塔和塔板主要工艺尺寸的设计 a. 塔高、塔径与塔板结构尺寸的确定 b. 塔板的流体力学验算 c. 塔板的负荷性能图 5. 附属设备的选型和计算 6. 设计结果一览表 7. 注明参考和使用的设计资料 8. 对本设计的评述或有关问题的分析讨论。塔顶压强进料热状况回流比塔釜加热蒸汽压力单板压降建厂地址4KPa(表压)饱和液体1.5 Rmin0.5MPa(表压)≤0.7KPa (二)绘制一个带控制点的工艺流程图(2#图) (三)绘制精馏塔的工艺条件图(1#图纸) 四. 设计日期:2013 年 11 月 25 日 至 2013 年 12 月 15 日 . 推举教材与主要参考书:1.王国胜, 裴世红,怀宇. 化工原理课程设计. :理工大学,20242. 贾绍义,柴诚敬.化工原理课程设计. :科学技术,2024.3、马江权,冷一欣. 化工原理课程设计. :,2024.4、《化工工艺设计手册》,上、下册;5、《化学工程设计手册》;上、下册;6、化工设备设计全书编辑委员会 .化工设备设计全书-塔设备;化学工业:.2024,017、化工设备设计全书编辑委员会 .化工设备设计全书-换热器;化学工业:.2024,018 、 化 工 设 备 设 计 全 书 编 辑 委 员 会 . 化 工 设 备 设 计 全 书 - 管 道 ; 化 学 工业:.2024,019. 敏恒. 化工原理(第三版). :化学工业,2024摘 要 课程设计是化工原理课程的一个非常重要的实践教学容。不仅能够培育学生运用所学的化工生产的理论知识,解决生产中实际问题的能力,还能够培育学生的工程意识。健全合理的知识结构可发挥应有的作用。 此次化工原理设计是精馏塔的设计。精馏塔是化工生产中十分重要的设备。精馏塔装有提供气液两相逐级接触的塔板,利用混合物当中各组分挥发度的不同将混合物进行...
