分离乙醇—水混合液的筛板精馏塔设计化工课程设计任务书

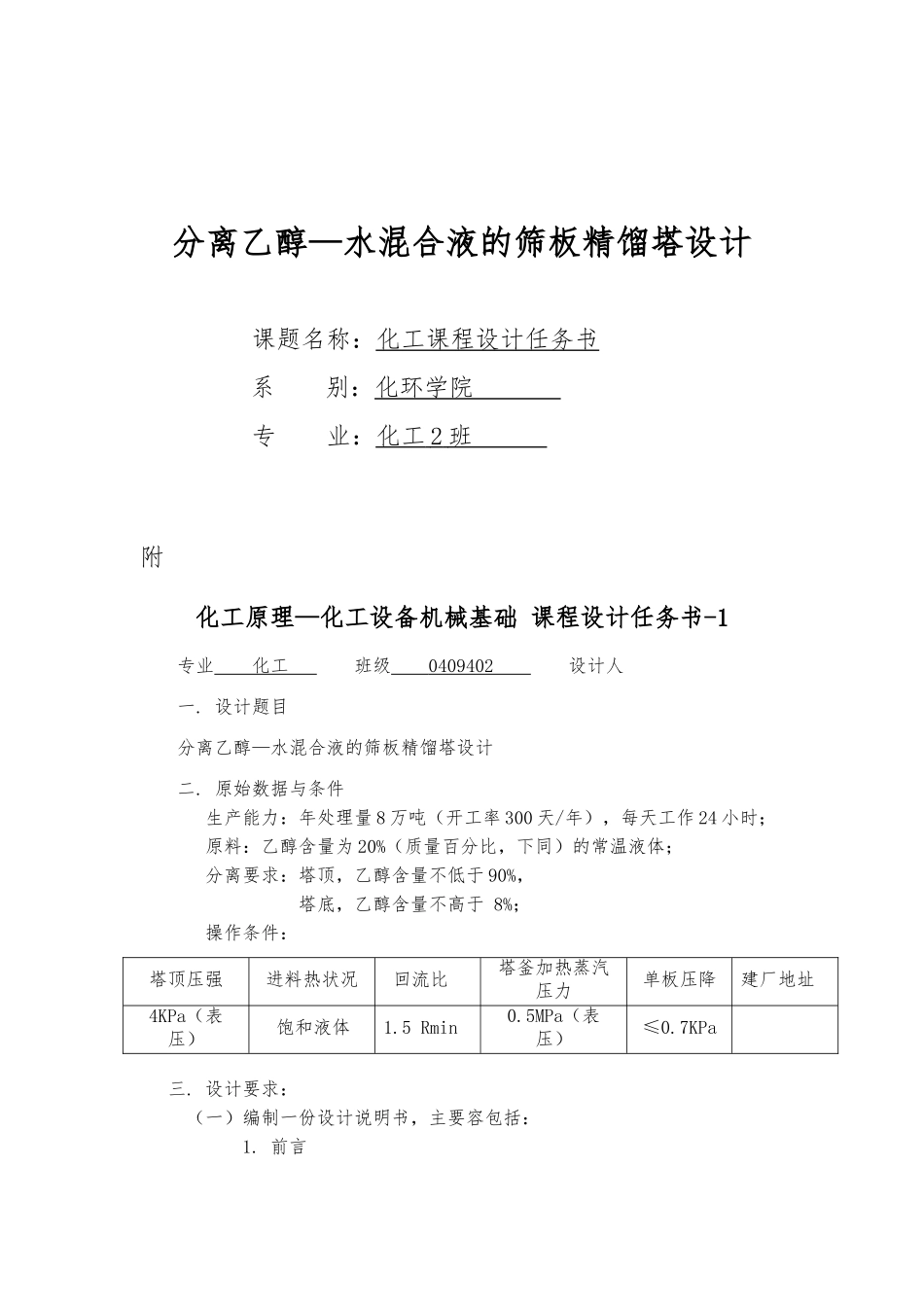

分离乙醇—水混合液的筛板精馏塔设计课题名称：化工课程设计任务书系 别：化环学院 专 业：化工 2 班 附化工原理—化工设备机械基础 课程设计任务书-1专业 化工 班级 0409402 设计人 一. 设计题目 分离乙醇—水混合液的筛板精馏塔设计二. 原始数据与条件 生产能力：年处理量 8 万吨（开工率 300 天/年），每天工作 24 小时； 原料：乙醇含量为 20%（质量百分比，下同）的常温液体； 分离要求：塔顶，乙醇含量不低于 90%， 塔底，乙醇含量不高于 8%； 操作条件： 三. 设计要求： （一）编制一份设计说明书，主要容包括： 1. 前言塔顶压强进料热状况回流比塔釜加热蒸汽压力单板压降建厂地址4KPa（表压）饱和液体1.5 Rmin0.5MPa（表压）≤0.7KPa 2. 设计方案的确定和流程的说明 3. 塔的工艺计算 4. 塔和塔板主要工艺尺寸的设计 a. 塔高、塔径与塔板结构尺寸的确定 b. 塔板的流体力学验算 c. 塔板的负荷性能图 5. 附属设备的选型和计算 6. 设计结果一览表 7. 注明参考和使用的设计资料 8. 对本设计的评述或有关问题的分析讨论。 （二）绘制一个带控制点的工艺流程图（2#图） （三）绘制精馏塔的工艺条件图（1#图纸） 四. 设计日期：2011 年 12 月 01 日 至 2011 年 12 月 16 日 五. 指导老师：谭志斗、石新雨推举教材与主要参考书：1.王国胜, 裴世红，怀宇. 化工原理课程设计. ：理工大学，20242. 贾绍义，柴诚敬.化工原理课程设计. ：科学技术，2024.3、马江权，冷一欣. 化工原理课程设计. ：，2024.4、《化工工艺设计手册》，上、下册;5、《化学工程设计手册》；上、下册;6、化工设备设计全书编辑委员会 .化工设备设计全书 -塔设备；化学工业：.2024，017、化工设备设计全书编辑委员会 .化工设备设计全书 -换热器；化学工业：.2024，018 、 化 工 设 备 设 计 全 书 编 辑 委 员 会 . 化 工 设 备 设 计 全 书 - 管 道 ； 化 学 工业：.2024，019. 敏恒. 化工原理(第三版). ：化学工业，2024目录第一章设计方案简介 6第二章工艺流程图与说明 7第三章塔板的工艺计算 83.1 精馏塔全塔物料衡算 83.2 乙醇和水的物性参数计算 83.2.1 温度 83.2.2 密度 93.2.3 混合液体表面力 113.2.4 相对挥发度 123.2.5 混合物的粘度 133.3 理论塔板和实际塔板数的计算 13第四章塔体的主要工艺尺寸计算 154.1 塔体主要尺寸...
