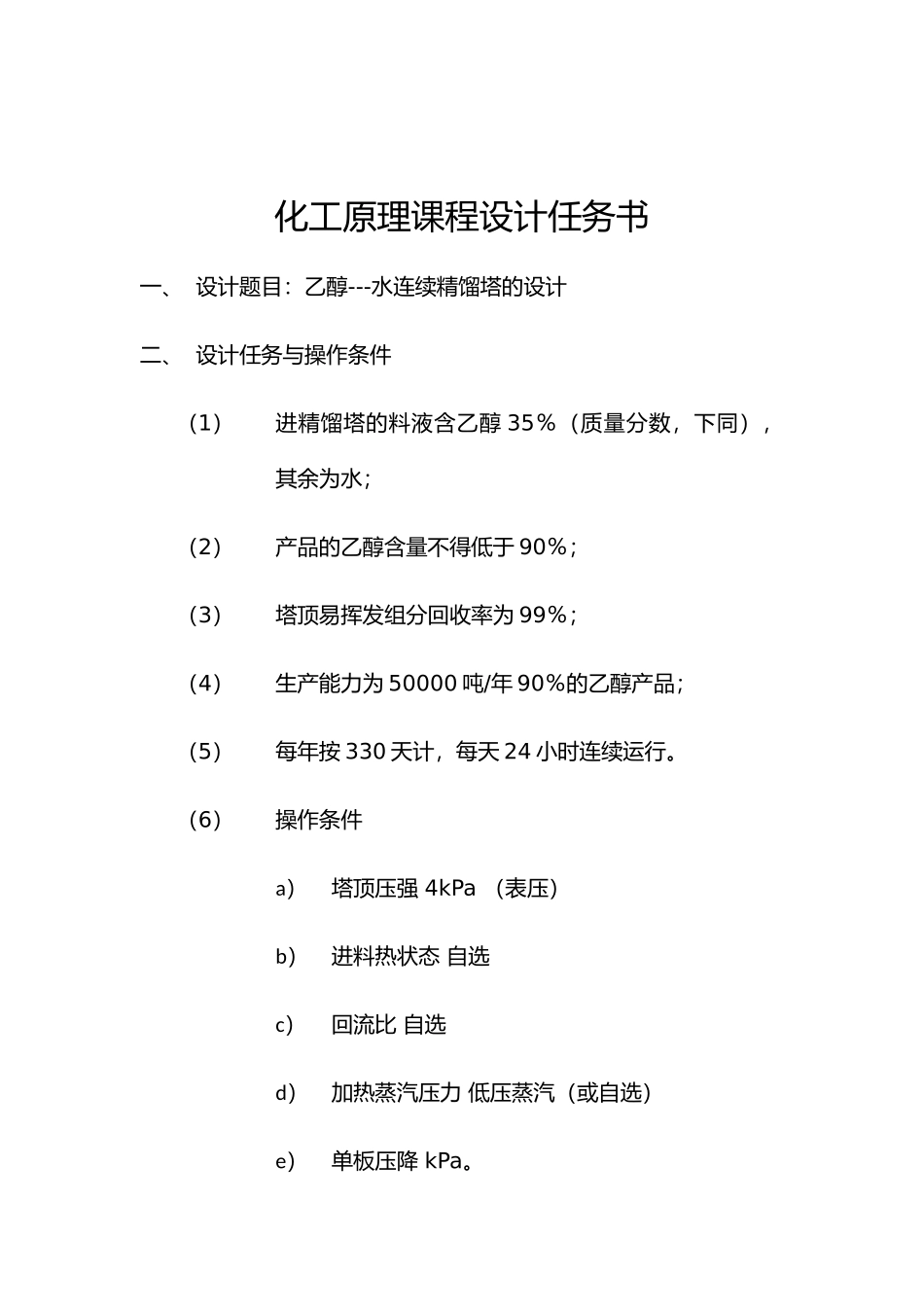

分离乙醇-水的精馏塔设计设计人员：所在班级： 化学工程与工艺 成绩：指导老师：日期：化工原理课程设计任务书一、 设计题目：乙醇---水连续精馏塔的设计二、 设计任务与操作条件（1）进精馏塔的料液含乙醇 35％（质量分数，下同），其余为水；（2）产品的乙醇含量不得低于 90％；（3）塔顶易挥发组分回收率为 99％；（4）生产能力为 50000 吨/年 90％的乙醇产品；（5）每年按 330 天计，每天 24 小时连续运行。（6）操作条件a）塔顶压强 4kPa （表压）b）进料热状态 自选c）回流比 自选 d）加热蒸汽压力 低压蒸汽（或自选）e）单板压降 kPa。三、 设备形式：筛板塔或浮阀塔四、 设计容：1、设计说明书的容1）精馏塔的物料衡算；2）塔板数的确定；3）精馏塔的工艺条件与有关物性数据的计算；4）精馏塔的塔体工艺尺寸计算；5）塔板主要工艺尺寸的计算；6）塔板的流体力学验算；7）塔板负荷性能图；8）精馏塔接管尺寸计算；9）对设计过程的评述和有关问题的讨论；2、设计图纸要求；1）绘制生产工艺流程图（A2 号图纸）；2）绘制精馏塔设计条件图 （A2 号图纸）；五、 设计基础数据：1. 常压下乙醇---水体系的 t-x-y 数据；2. 乙醇的密度、粘度、表面力等物性参数。一、设计题目：乙醇---水连续精馏塔的设计二、设计任务与操作条件：进精馏塔的料液含乙醇 35％（质量分数，下同），其余为水；产品的乙醇含量不得低于90％；塔顶易挥发组分回收率为 99％，生产能力为 50000吨/年 90％的乙醇产品；每年按 330 天计，每天 24 小时连续运行。塔顶压强 4kPa （表压）进料热状态 自选回流比 自 选 加 热 蒸 汽 压 力 低 压 蒸 汽 （ 或 自 选 ） 单 板 压 降 ≤0.7kPa。三、设备形式：筛板塔四、设计容：1）精馏塔的物料衡算：原料乙醇的组成 xF＝＝0.1740原料乙醇组成 xD0.7788塔顶易挥发组分回收率 90％平均摩尔质量 MF =由于生产能力 50000 吨／年，.则 qn，F所以，qn，D2）塔板数的确定：甲醇—水属非理想体系，但可采纳逐板计算求理论板数,本设计中理论塔板数的计算采纳图解法。由乙醇和水有关物性的 数 据 ， 求 的 求 得 乙 醇 — 水 体 系 的 相 对 挥 发 度α=5.1016，最小回流比的计算：采纳泡点进料，所以 q＝1，xF，由气液平衡方程 y ， 所以 yq，即，把 xF=xq=𝟎.𝟏𝟕𝟒𝟎作 y 轴平行线交操作线与 f.如下图即 .求得 yq=0.5130.所以，根...
