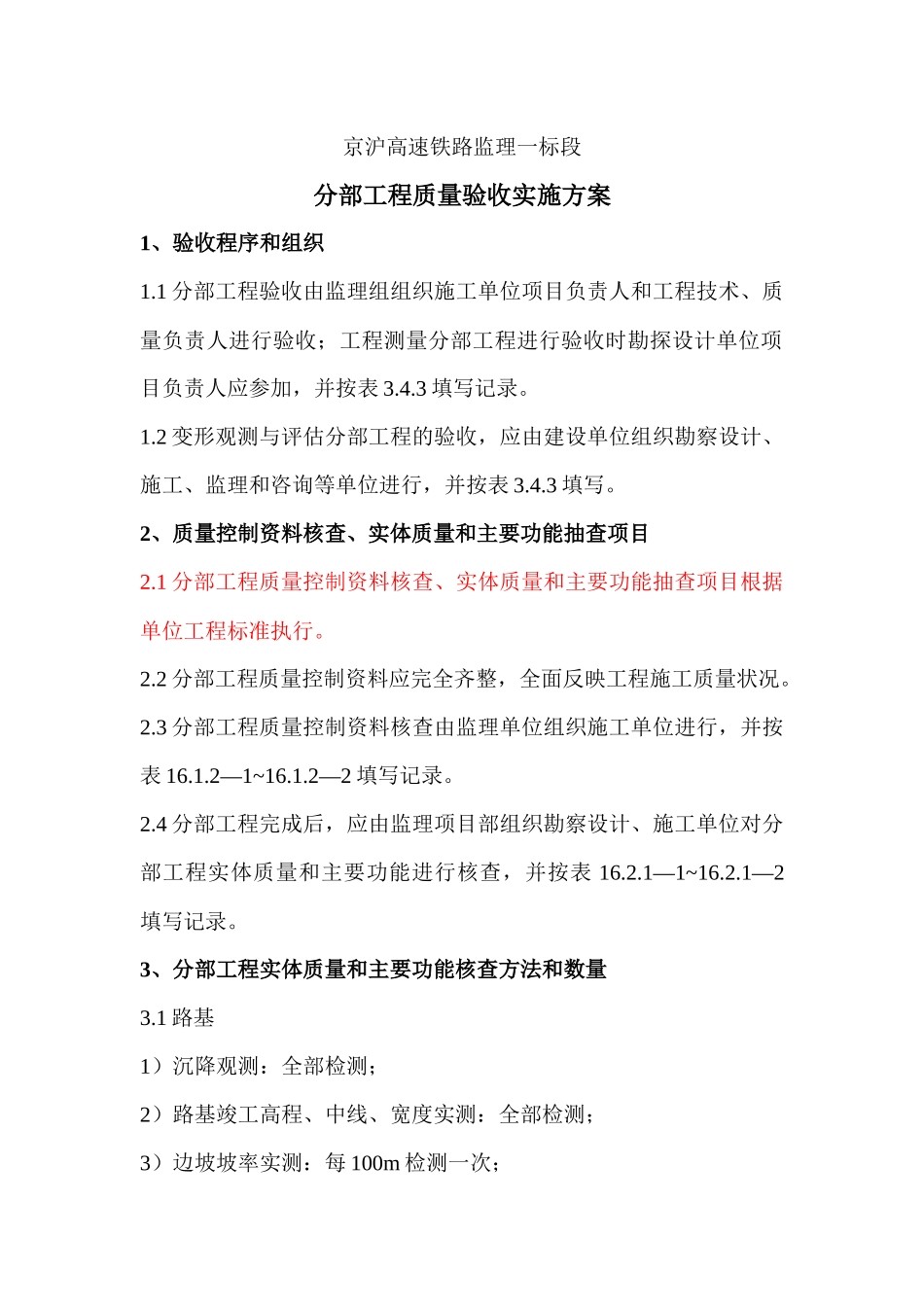

京沪高速铁路监理一标段分部工程质量验收实施方案1、验收程序和组织1.1 分部工程验收由监理组组织施工单位项目负责人和工程技术、质量负责人进行验收；工程测量分部工程进行验收时勘探设计单位项目负责人应参加，并按表 3.4.3 填写记录。1.2 变形观测与评估分部工程的验收，应由建设单位组织勘察设计、施工、监理和咨询等单位进行，并按表 3.4.3 填写。2、质量控制资料核查、实体质量和主要功能抽查项目2.1 分部工程质量控制资料核查、实体质量和主要功能抽查项目根据单位工程标准执行。2.2 分部工程质量控制资料应完全齐整，全面反映工程施工质量状况。2.3 分部工程质量控制资料核查由监理单位组织施工单位进行，并按表 16.1.2—1~16.1.2—2 填写记录。2.4 分部工程完成后，应由监理项目部组织勘察设计、施工单位对分部工程实体质量和主要功能进行核查，并按表 16.2.1—1~16.2.1—2填写记录。3、分部工程实体质量和主要功能核查方法和数量3.1 路基1）沉降观测：全部检测；2）路基竣工高程、中线、宽度实测：全部检测；3）边坡坡率实测：每 100m 检测一次；4）排水沟槽位置、高程、尺寸实测：每 100m 检测一次；5）支挡结构混凝土裂缝宽度：观察、刻度放大镜检查，全部检查；6）支挡结构钢筋保护层厚度：采纳满足精度要求的钢筋保护层厚度检测仪现场测定，每个支挡结构不少于 3 处，每处不少于 10 个点；7）支挡结构无损检测墙体厚度：每 100m 检测一次；8）支挡结构无损检测墙后回填密实度：每 100m 检测一次；3.2 桥涵1）混凝土表面裂缝：观察、刻度放大镜检查，全部检查；2）钢筋的混凝土保护层厚度：采纳满足精度要求的钢筋保护层厚度检测仪现场测定，每孔梁不少于 3 处，每个墩台不少于 3 处，每处不少于 10 个点，90%测点的实测厚度不得小于设计值；3）混凝土强度：采纳无损检测法，每孔梁、每个墩台、每座涵洞不少于 1 次；4）渡槽、倒虹吸根据需要做 通水试验；5）交通涵根据需要做排水系统功能试验；6）桥梁根据需要做动、静载试验；7）墩台、涵洞沉降观测，梁体竖向变形观测：全部检测。4、分部工程观感质量评定4.1 观感质量评定由监理项目部组织设计、施工单位共同进行现场评定，并按表 16.3.1—1~16.3.1—2 填写记录。4.2 路基分部工程观感质量应符合现行《客运专线铁路路基工程施工质量验收暂行标准》（铁建设[2024]160 号）第 15.3.2~15.3.11 条的规定。4.3 桥涵分部工程观感质量应符合...
