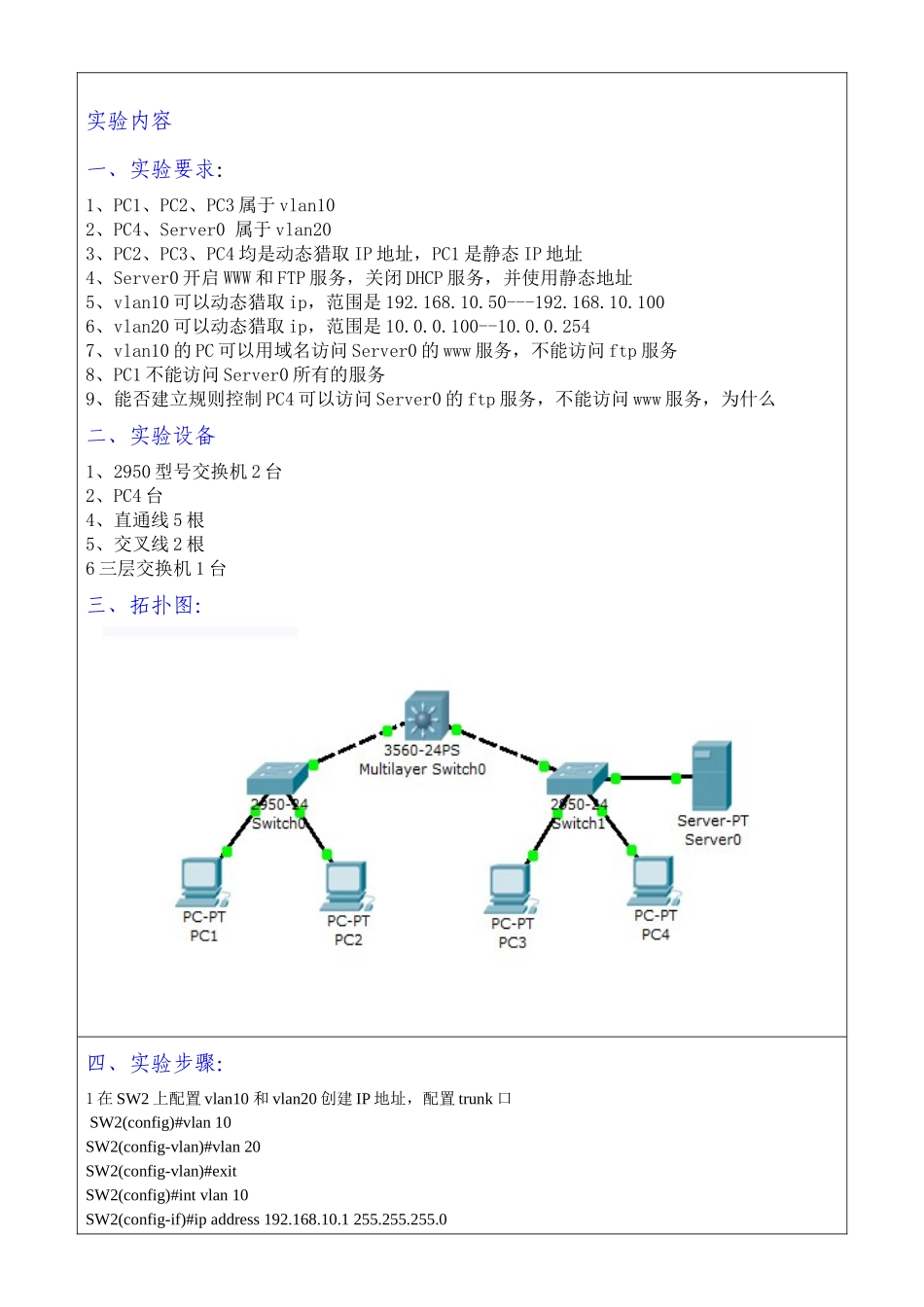

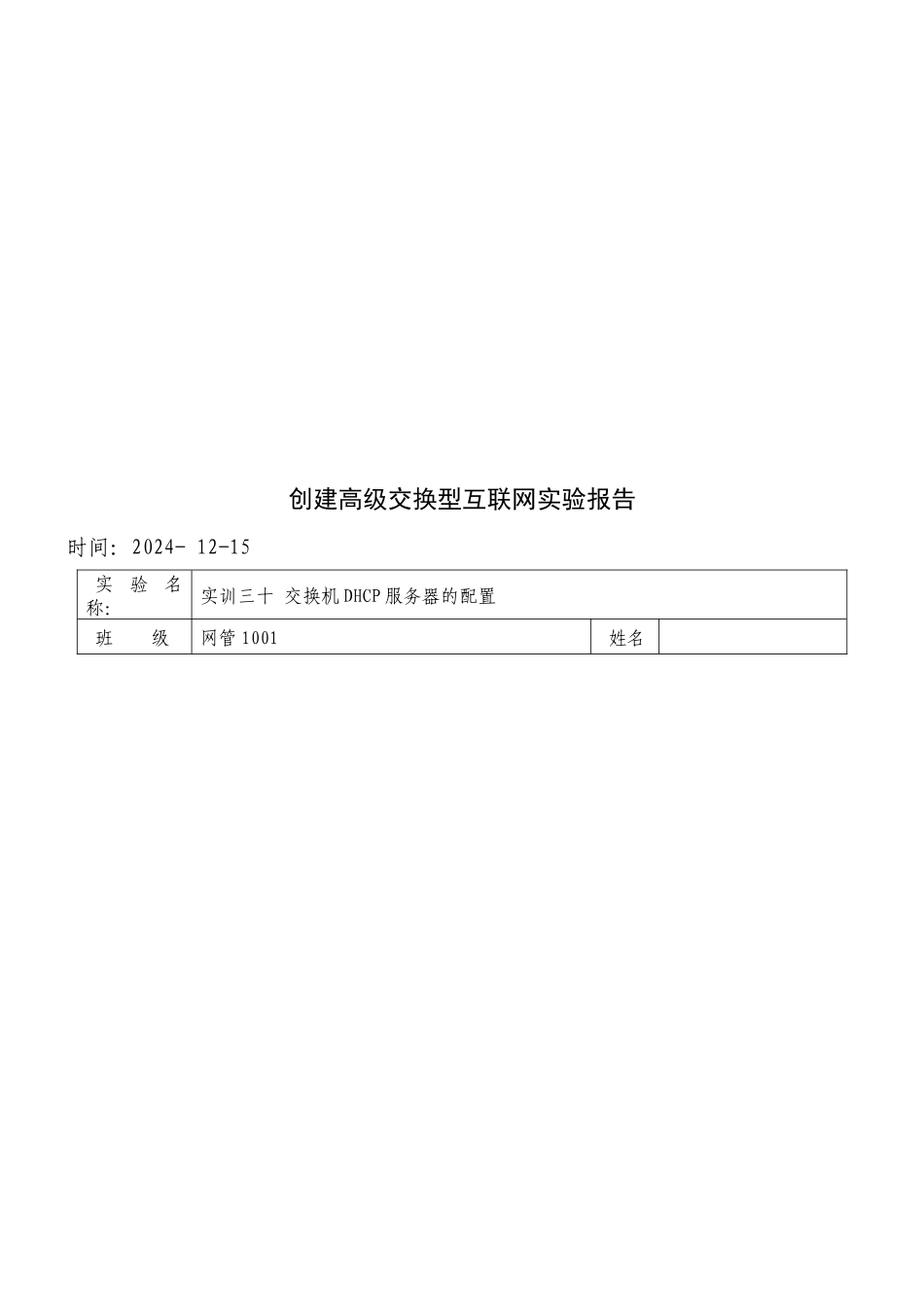

创建高级交换型互联网实验报告时间：2024- 12-15实验名称：实训三十 交换机 DHCP 服务器的配置班 级网管 1001姓名实验内容一、实验要求： 1、PC1、PC2、PC3 属于 vlan102、PC4、Server0 属于 vlan203、PC2、PC3、PC4 均是动态猎取 IP 地址，PC1 是静态 IP 地址4、Server0 开启 WWW 和 FTP 服务，关闭 DHCP 服务，并使用静态地址5、vlan10 可以动态猎取 ip，范围是 192.168.10.50---192.168.10.1006、vlan20 可以动态猎取 ip，范围是 10.0.0.100--10.0.0.2547、vlan10 的 PC 可以用域名访问 Server0 的 www 服务，不能访问 ftp 服务8、PC1 不能访问 Server0 所有的服务9、能否建立规则控制 PC4 可以访问 Server0 的 ftp 服务，不能访问 www 服务，为什么二、实验设备1、2950 型号交换机 2 台2、PC4 台4、直通线 5 根5、交叉线 2 根6 三层交换机 1 台三、拓扑图：四、实验步骤：1 在 SW2 上配置 vlan10 和 vlan20 创建 IP 地址，配置 trunk 口 SW2(config)#vlan 10SW2(config-vlan)#vlan 20SW2(config-vlan)#exitSW2(config)#int vlan 10SW2(config-if)#ip address 192.168.10.1 255.255.255.0SW2(config-if)#no shutdown SW2(config-if)#exitSW2(config)#int vlan 20SW2(config-if)#ip address 10.0.0.1 255.255.255.0SW2(config-if)#no shutdown SW2(config-if)#exitSW2(config)#int range f0/3 - 4SW2(config-if-range)#switchport trunk encapsulation dot1q SW2(config-if-range)#switchport mode trunk SW2(config-if-range)#exit2 在 SW1 和 SW3 上配置创建 VLAN，配置 trunk 口Sw1(config)#vlan 10Sw1(config-vlan)#exitSw1(config)#int range f0/1 - 2Sw1(config-if-range)#switchport access vlan 10Sw1(config-if-range)#exitSw1(config)#int f0/3Sw1(config-if)#switchport mode trunkSw3(config)#vlan 10Sw3(config-vlan)#vlan 20SW3(config)#int f0/1SW3(config-if)#switchport access vlan 10SW3(config-if)#exitSW3(config)#int f0/2SW3(config-if)#switchport access vlan 20SW3(config-if)#exitSW3(config)#int f0/3SW3(config-if)#swSW3(config-if)#switchport acSW3(config-if)#switchport access vlan 20SW3(config-if)#exitSW3(config)#int f0/4 SW3(config-if)#switchport mode...
