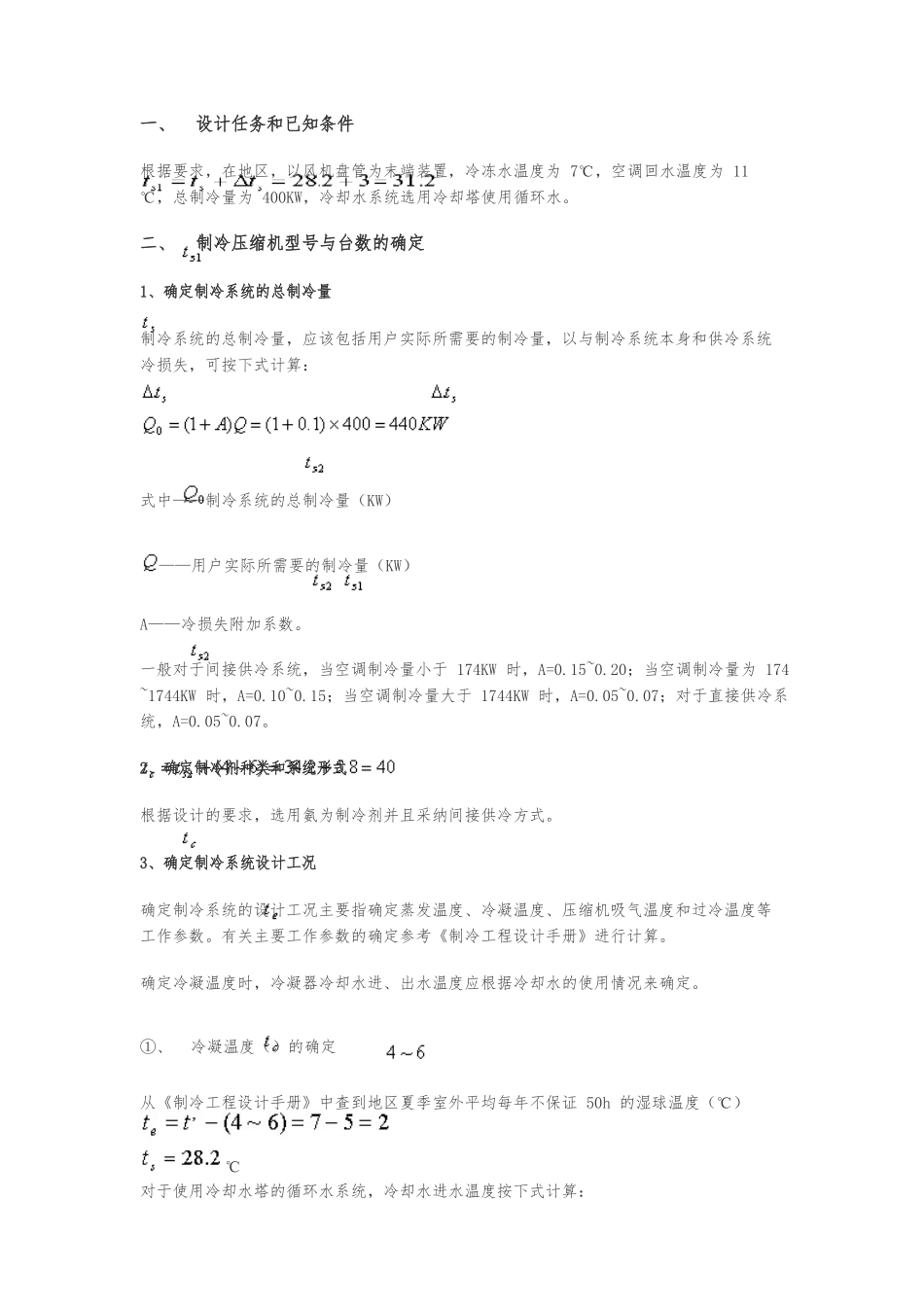

制冷系统设计步骤_第1页
1/12

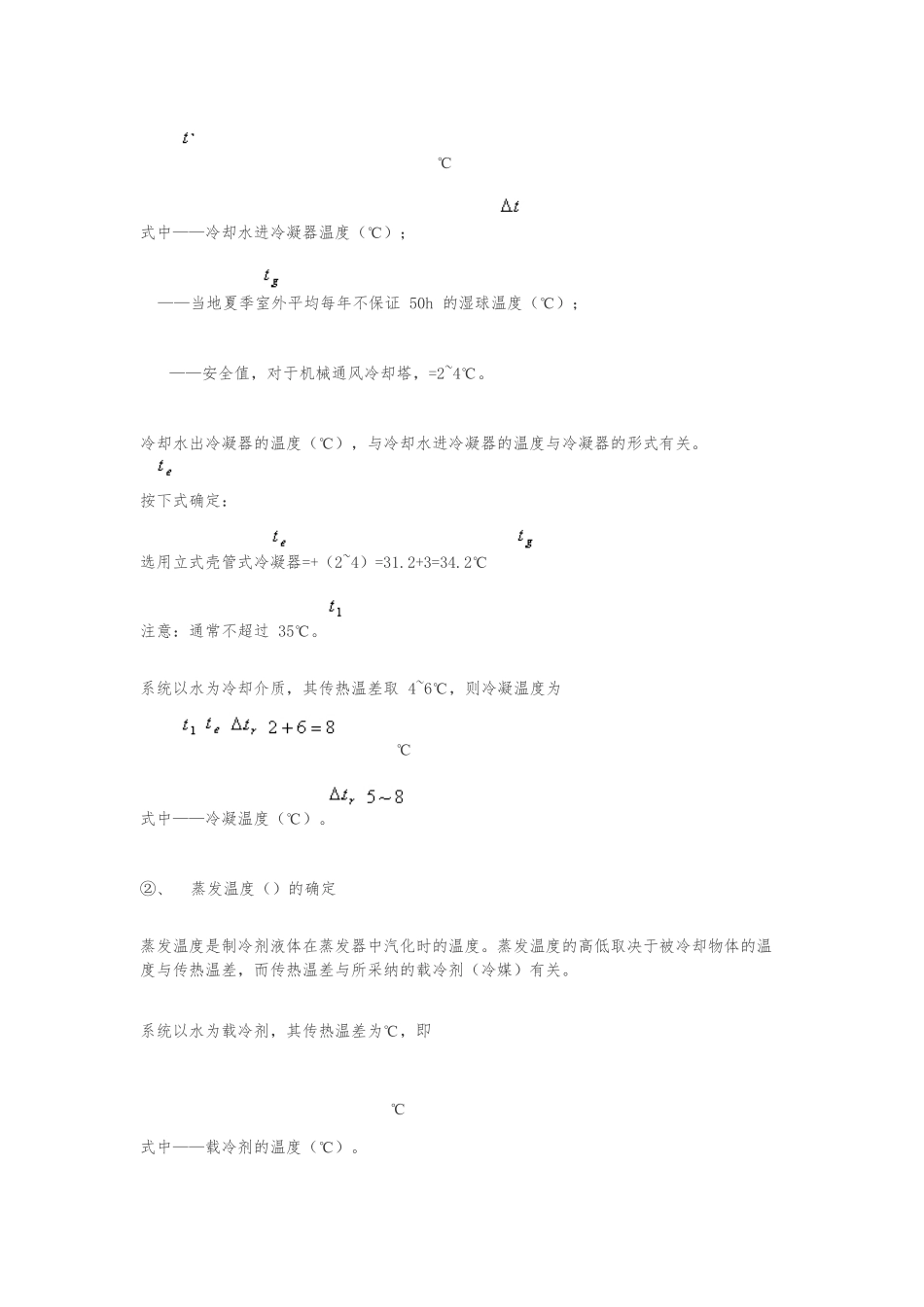

制冷系统设计步骤_第2页
2/12

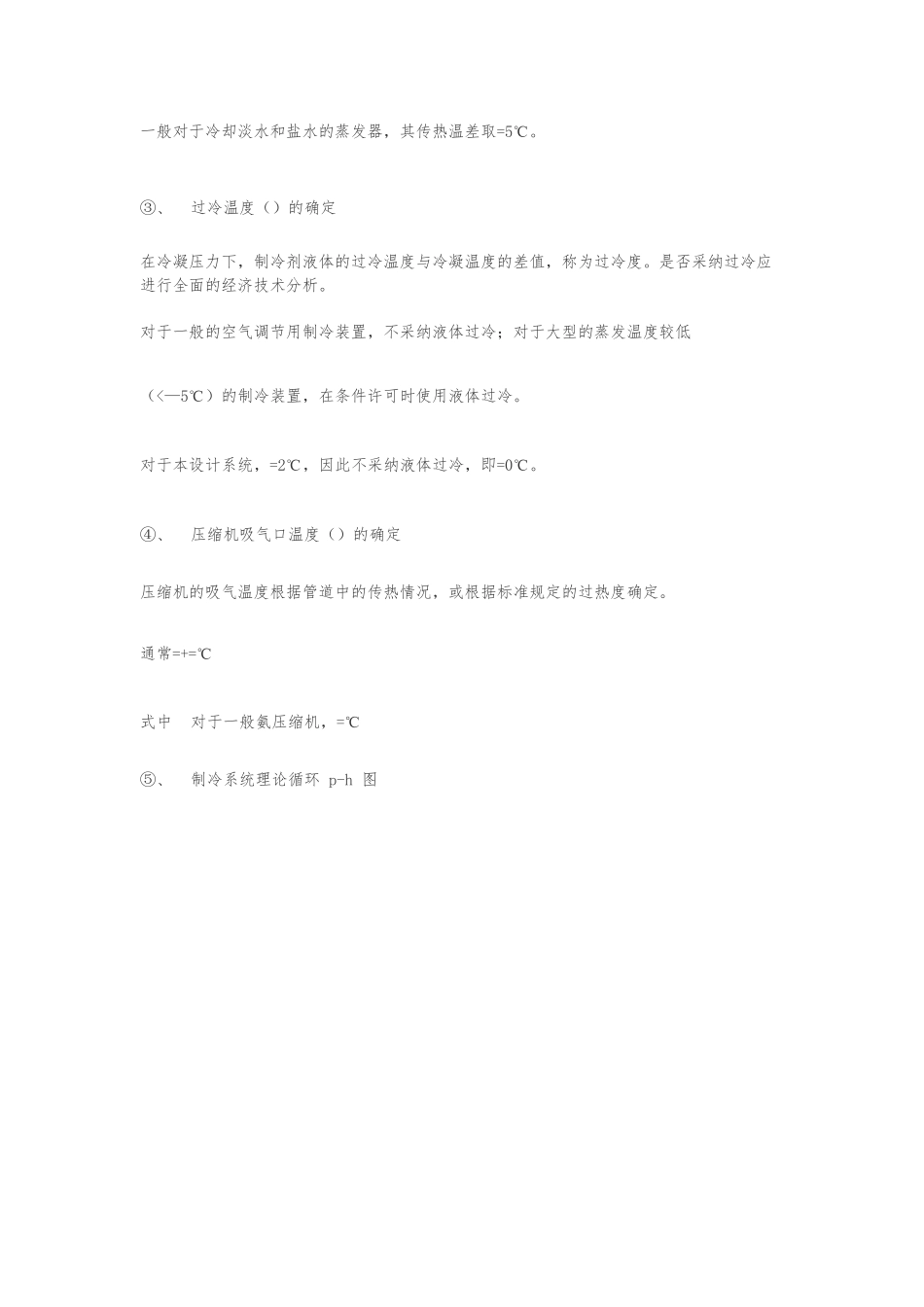

制冷系统设计步骤_第3页
3/12
一、 设计任务和已知条件根据要求,在地区,以风机盘管为末端装置,冷冻水温度为 7℃,空调回水温度为 11℃,总制冷量为 400KW,冷却水系统选用冷却塔使用循环水。二、 制冷压缩机型号与台数的确定1、确定制冷系统的总制冷量制冷系统的总制冷量,应该包括用户实际所需要的制冷量,以与制冷系统本身和供冷系统冷损失,可按下式计算:式中——制冷系统的总制冷量(KW)——用户实际所需要的制冷量(KW)A——冷损失附加系数。一般对于间接供冷系统,当空调制冷量小于 174KW 时,A=0.15~0.20;当空调制冷量为 174~1744KW 时,A=0.10~0.15;当空调制冷量大于 1744KW 时,A=0.05~0.07;对于直接供冷系统,A=0.05~0.07。2、确定制冷剂种类和系统形式根据设计的要求,选用氨为制冷剂并且采纳间接供冷方式。3、确定制冷系统设计工况确定制冷系统的设计工况主要指确定蒸发温度、冷凝温度、压缩机吸气温度和过冷温度等工作参数。有关主要工作参数的确定参考《制冷工程设计手册》进行计算。确定冷凝温度时,冷凝器冷却水进、出水温度应根据冷却水的使用情况来确定。①、 冷凝温度()的确定从《制冷工程设计手册》中查到地区夏季室外平均每年不保证 50h 的湿球温度(℃)℃对于使用冷却水塔的循环水系统,冷却水进水温度按下式计算:℃式中——冷却水进冷凝器温度(℃);——当地夏季室外平均每年不保证 50h 的湿球温度(℃);——安全值,对于机械通风冷却塔,=2~4℃。冷却水出冷凝器的温度(℃),与冷却水进冷凝器的温度与冷凝器的形式有关。按下式确定:选用立式壳管式冷凝器=+(2~4)=31.2+3=34.2℃注意:通常不超过 35℃。系统以水为冷却介质,其传热温差取 4~6℃,则冷凝温度为℃式中——冷凝温度(℃)。②、 蒸发温度()的确定蒸发温度是制冷剂液体在蒸发器中汽化时的温度。蒸发温度的高低取决于被冷却物体的温度与传热温差,而传热温差与所采纳的载冷剂(冷媒)有关。系统以水为载冷剂,其传热温差为℃,即℃式中——载冷剂的温度(℃)。一般对于冷却淡水和盐水的蒸发器,其传热温差取=5℃。③、 过冷温度()的确定在冷凝压力下,制冷剂液体的过冷温度与冷凝温度的差值,称为过冷度。是否采纳过冷应进行全面的经济技术分析。对于一般的空气调节用制冷装置,不采纳液体过冷;对于大型的蒸发温度较低(<—5℃)的制冷装置,在条件许可时使用液体过冷。对于本设计系统,=2℃,因此不采纳液体过冷,即=0℃。④、 压缩机吸气口...
