制图国家标准基本要求内容

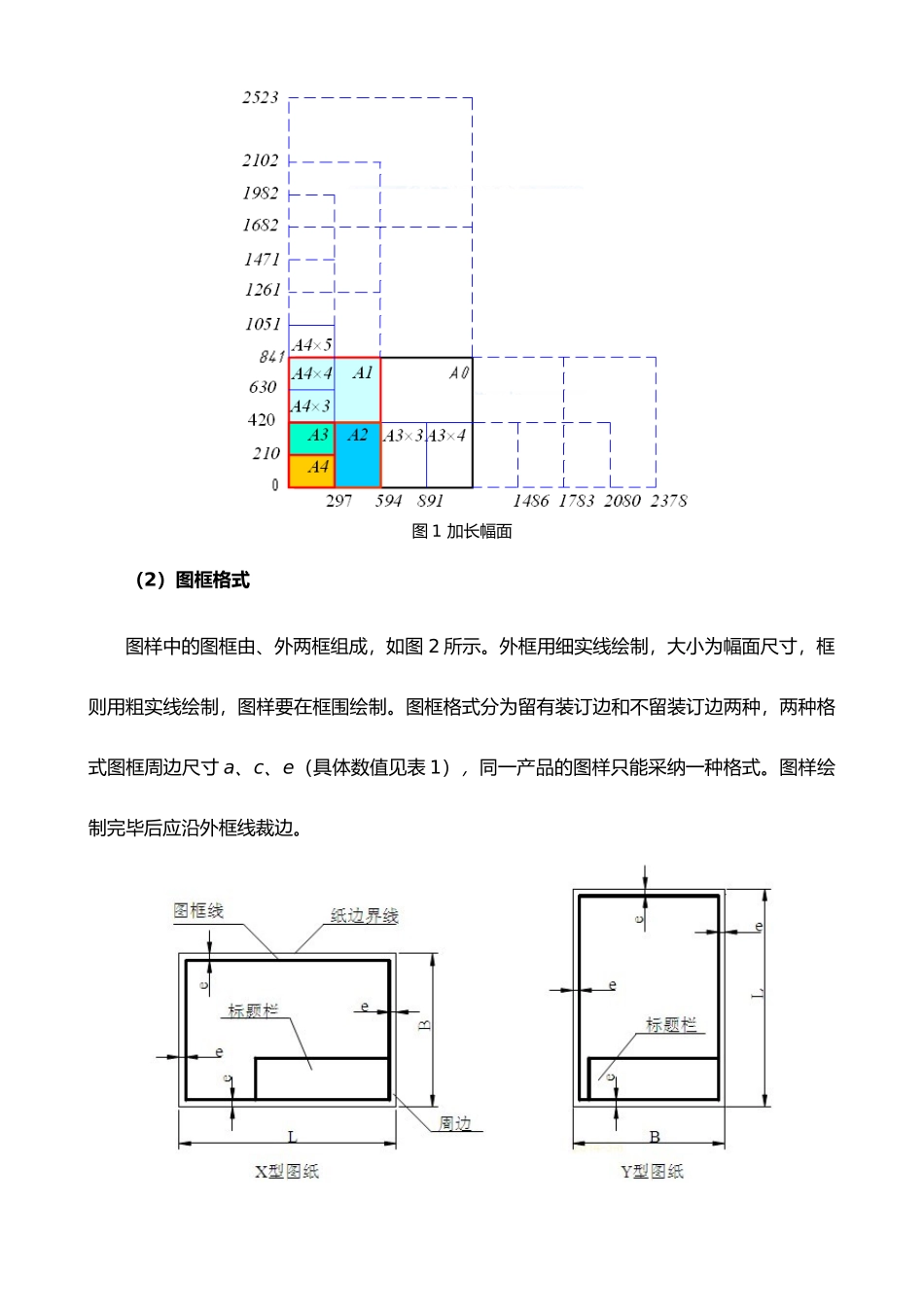

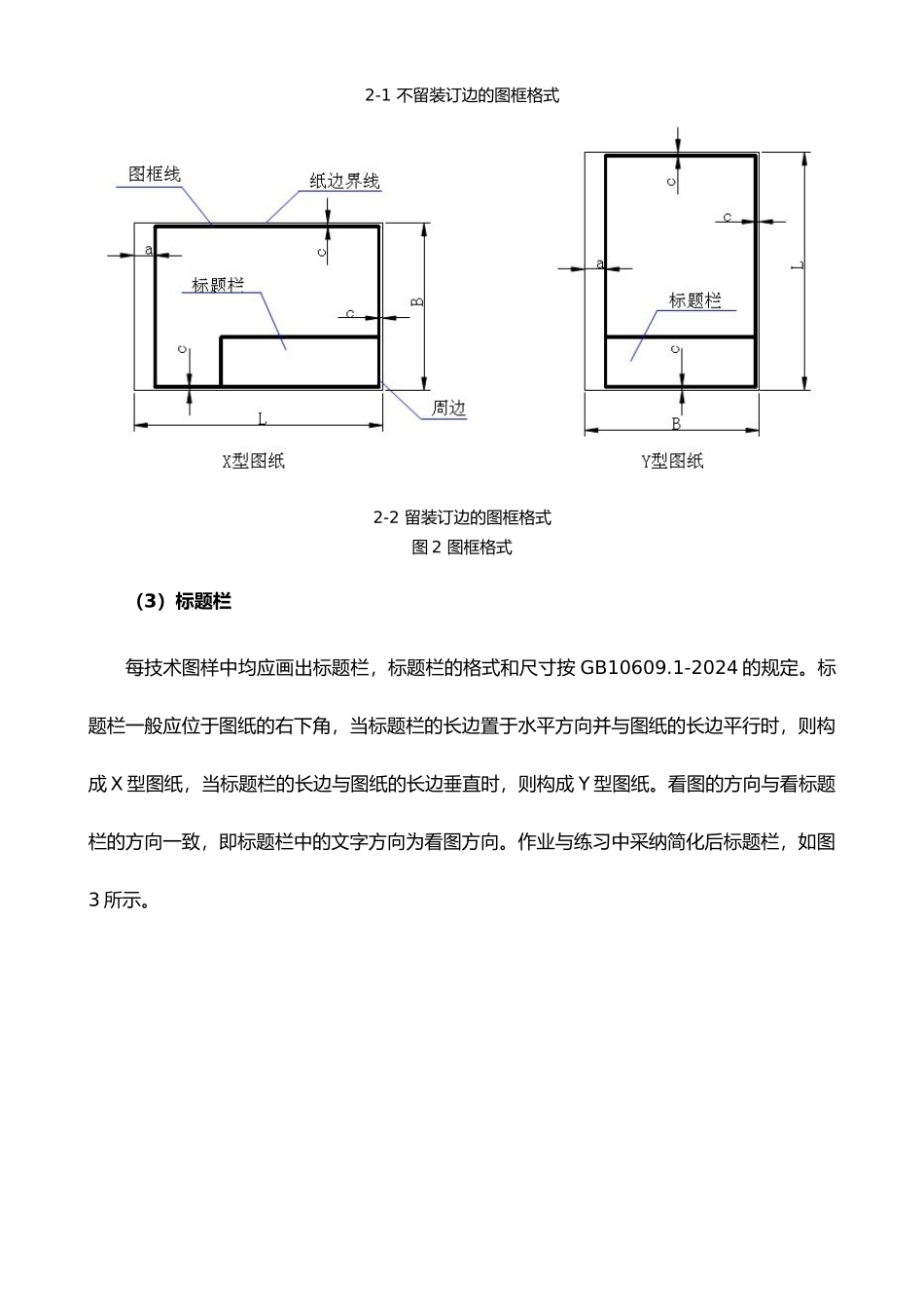

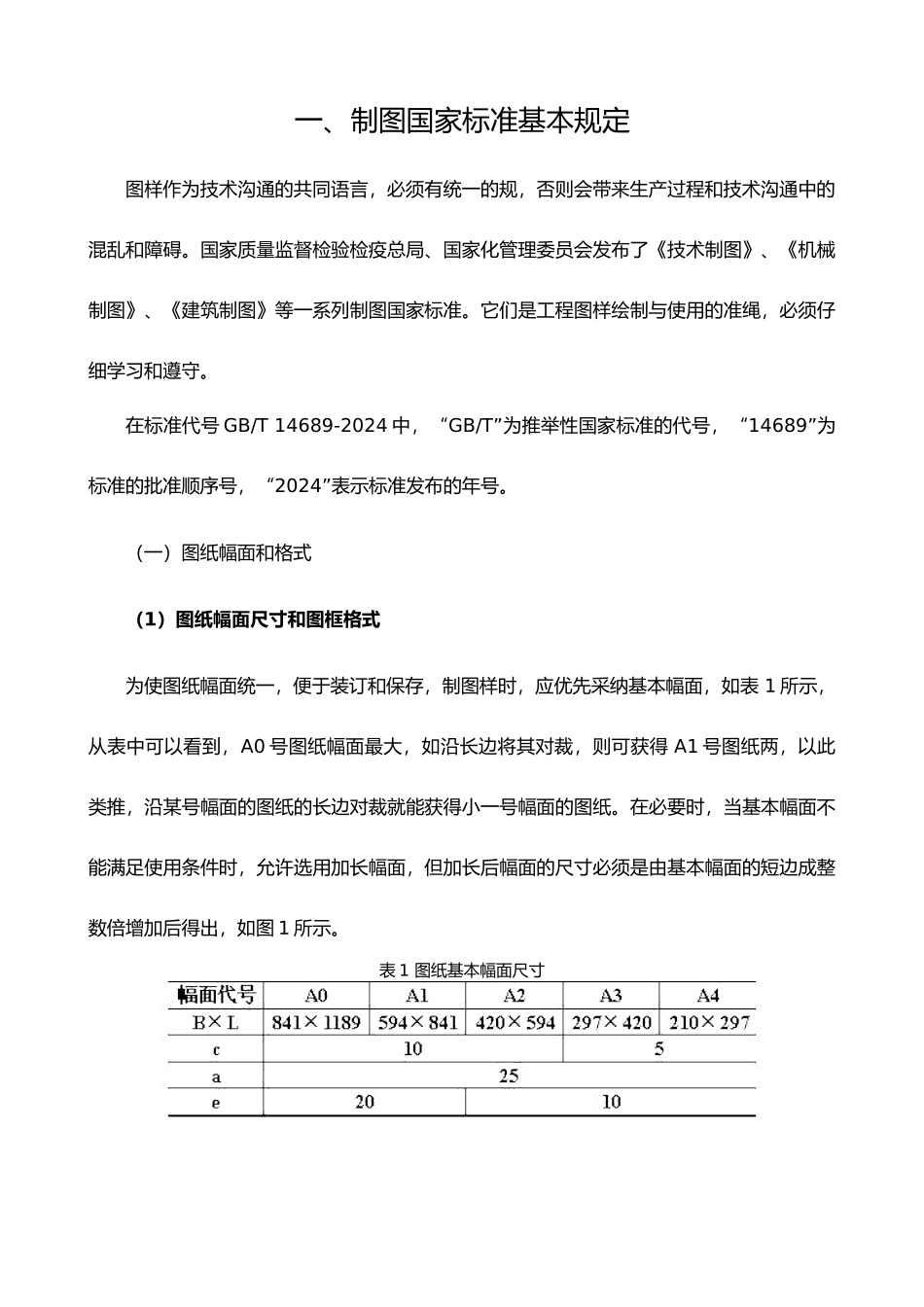

一、制图国家标准基本规定图样作为技术沟通的共同语言，必须有统一的规，否则会带来生产过程和技术沟通中的混乱和障碍。国家质量监督检验检疫总局、国家化管理委员会发布了《技术制图》、《机械制图》、《建筑制图》等一系列制图国家标准。它们是工程图样绘制与使用的准绳，必须仔细学习和遵守。在标准代号 GB/T 14689-2024 中，“GB/T”为推举性国家标准的代号，“14689”为标准的批准顺序号，“2024”表示标准发布的年号。（一）图纸幅面和格式（1）图纸幅面尺寸和图框格式为使图纸幅面统一，便于装订和保存，制图样时，应优先采纳基本幅面，如表 1 所示，从表中可以看到，A0 号图纸幅面最大，如沿长边将其对裁，则可获得 A1 号图纸两，以此类推，沿某号幅面的图纸的长边对裁就能获得小一号幅面的图纸。在必要时，当基本幅面不能满足使用条件时，允许选用加长幅面，但加长后幅面的尺寸必须是由基本幅面的短边成整数倍增加后得出，如图 1 所示。表 1 图纸基本幅面尺寸图 1 加长幅面（2）图框格式图样中的图框由、外两框组成，如图 2 所示。外框用细实线绘制，大小为幅面尺寸，框则用粗实线绘制，图样要在框围绘制。图框格式分为留有装订边和不留装订边两种，两种格式图框周边尺寸 a、c、e（具体数值见表 1），同一产品的图样只能采纳一种格式。图样绘制完毕后应沿外框线裁边。2-1 不留装订边的图框格式2-2 留装订边的图框格式图 2 图框格式（3）标题栏每技术图样中均应画出标题栏，标题栏的格式和尺寸按 GB10609.1-2024 的规定。标题栏一般应位于图纸的右下角，当标题栏的长边置于水平方向并与图纸的长边平行时，则构成 X 型图纸，当标题栏的长边与图纸的长边垂直时，则构成 Y 型图纸。看图的方向与看标题栏的方向一致，即标题栏中的文字方向为看图方向。作业与练习中采纳简化后标题栏，如图3 所示。图 3 简化标题栏格式（二）比例比例是指图中图形与其实物相应要素的线性尺寸之比，分为原值比例、放大比例和缩小比例。其中，原值比例是比值为 1 的比例，即 1 ：1；放大比例是比值大于 1 的比例，如 2 ：1 等；缩小比例是比值小于 1 的比例，如 1 ：2 等。表 2 比例系列图 4 同一物体用不同比例绘制的图样为了从图样上直接反映出实物的大小，绘图时应尽量采纳原值比例。但因各种事物的大小与结构千差万别，绘图时，应根据实际需要选取放大比例或缩小比例。比例一般应标注在标题栏中的比例栏，不...
