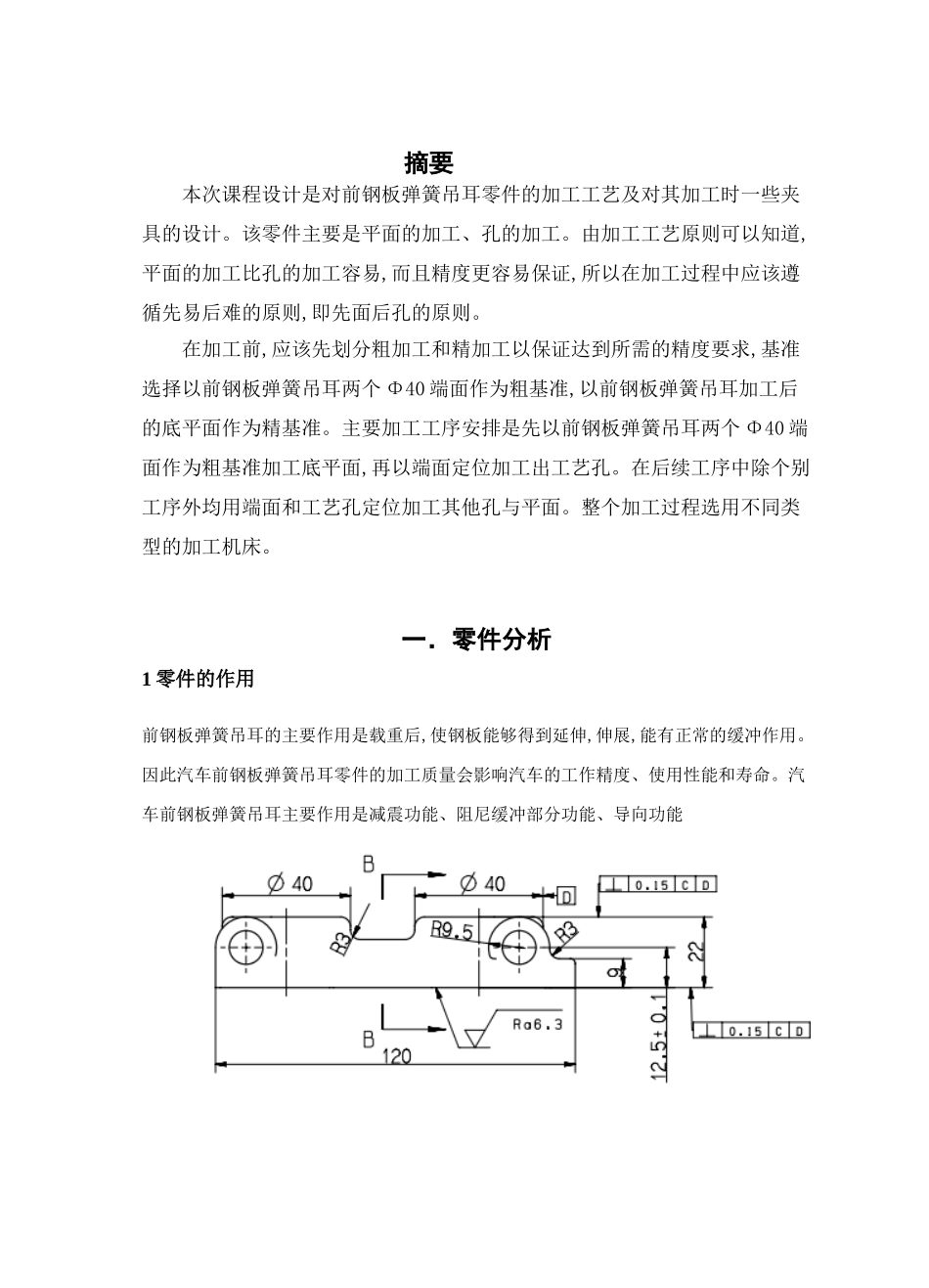

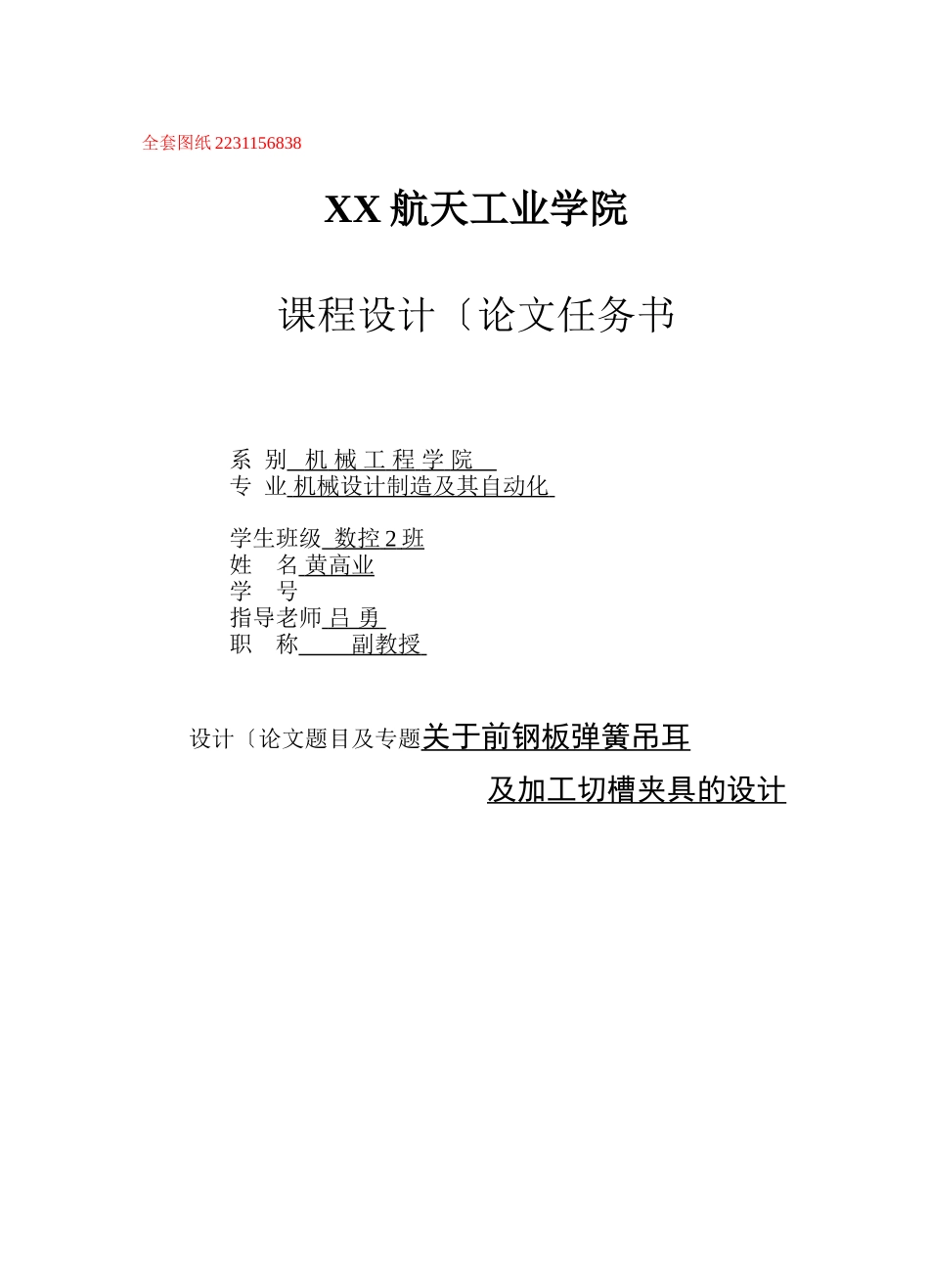

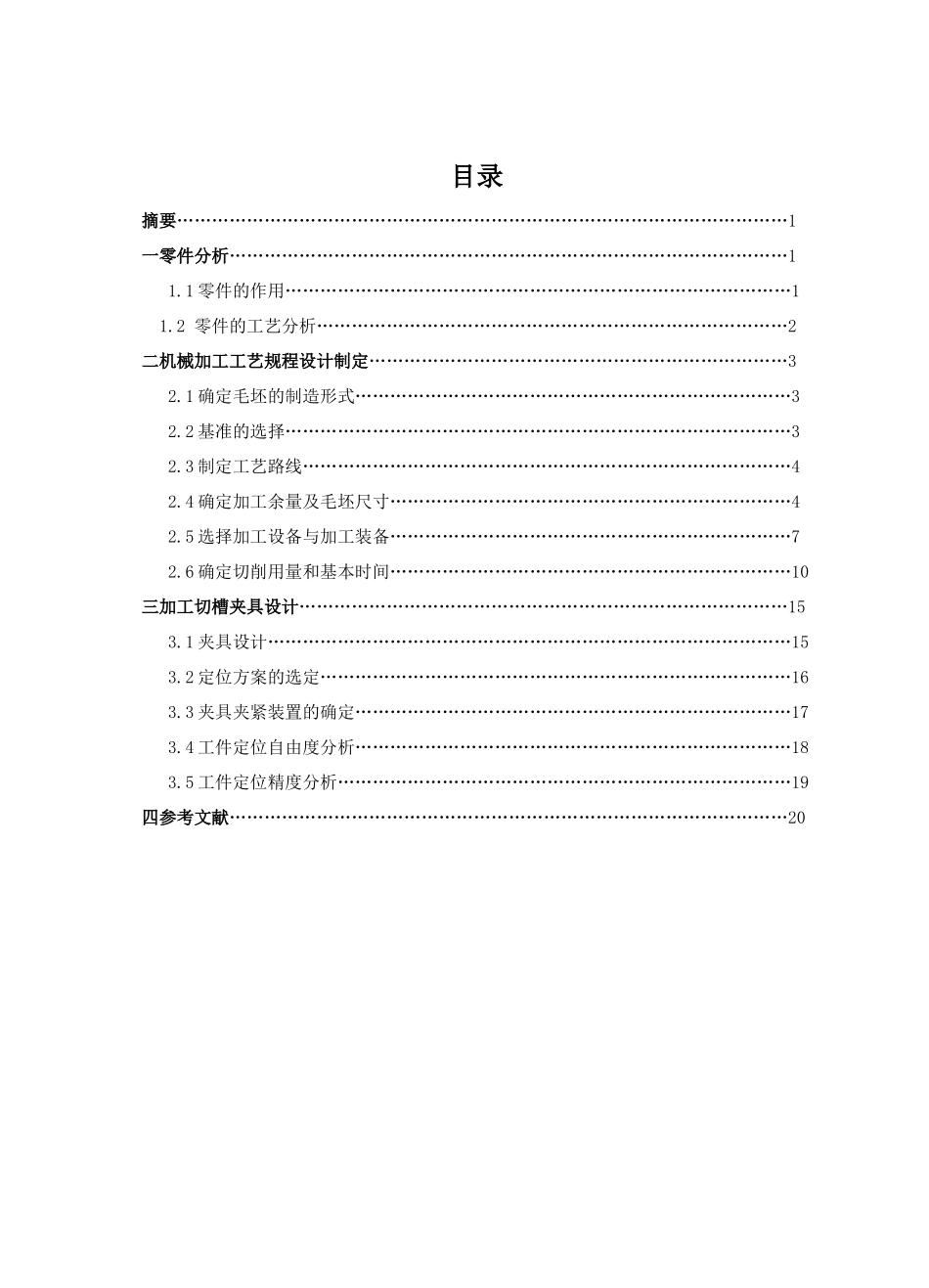

全套图纸 2231156838XX 航天工业学院课程设计〔论文任务书 系 别 机 械 工 程 学 院 专 业 机械设计制造及其自动化 学生班级 数控 2 班 姓 名 黄高业 学 号 指导老师 吕 勇 职 称 副教授 设计〔论文题目及专题关于前钢板弹簧吊耳及加工切槽夹具的设计目录摘要……………………………………………………………………………………………1一零件分析……………………………………………………………………………………11.1 零件的作用……………………………………………………………………………11.2 零件的工艺分析………………………………………………………………………2二机械加工工艺规程设计制定………………………………………………………………32.1 确定毛坯的制造形式…………………………………………………………………32.2 基准的选择……………………………………………………………………………32.3 制定工艺路线…………………………………………………………………………42.4 确定加工余量及毛坯尺寸……………………………………………………………42.5 选择加工设备与加工装备……………………………………………………………72.6 确定切削用量和基本时间……………………………………………………………10三加工切槽夹具设计…………………………………………………………………………153.1 夹具设计………………………………………………………………………………153.2 定位方案的选定………………………………………………………………………163.3 夹具夹紧装置的确定…………………………………………………………………173.4 工件定位自由度分析…………………………………………………………………183.5 工件定位精度分析……………………………………………………………………19四参考文献……………………………………………………………………………………20摘要本次课程设计是对前钢板弹簧吊耳零件的加工工艺及对其加工时一些夹具的设计。该零件主要是平面的加工、孔的加工。由加工工艺原则可以知道,平面的加工比孔的加工容易,而且精度更容易保证,所以在加工过程中应该遵循先易后难的原则,即先面后孔的原则。在加工前,应该先划分粗加工和精加工以保证达到所需的精度要求,基准选择以前钢板弹簧吊耳两个 Φ40 端面作为粗基准,以前钢板弹簧吊耳加工后的底平面作为精基准。主...
