加筋土挡墙施工方案

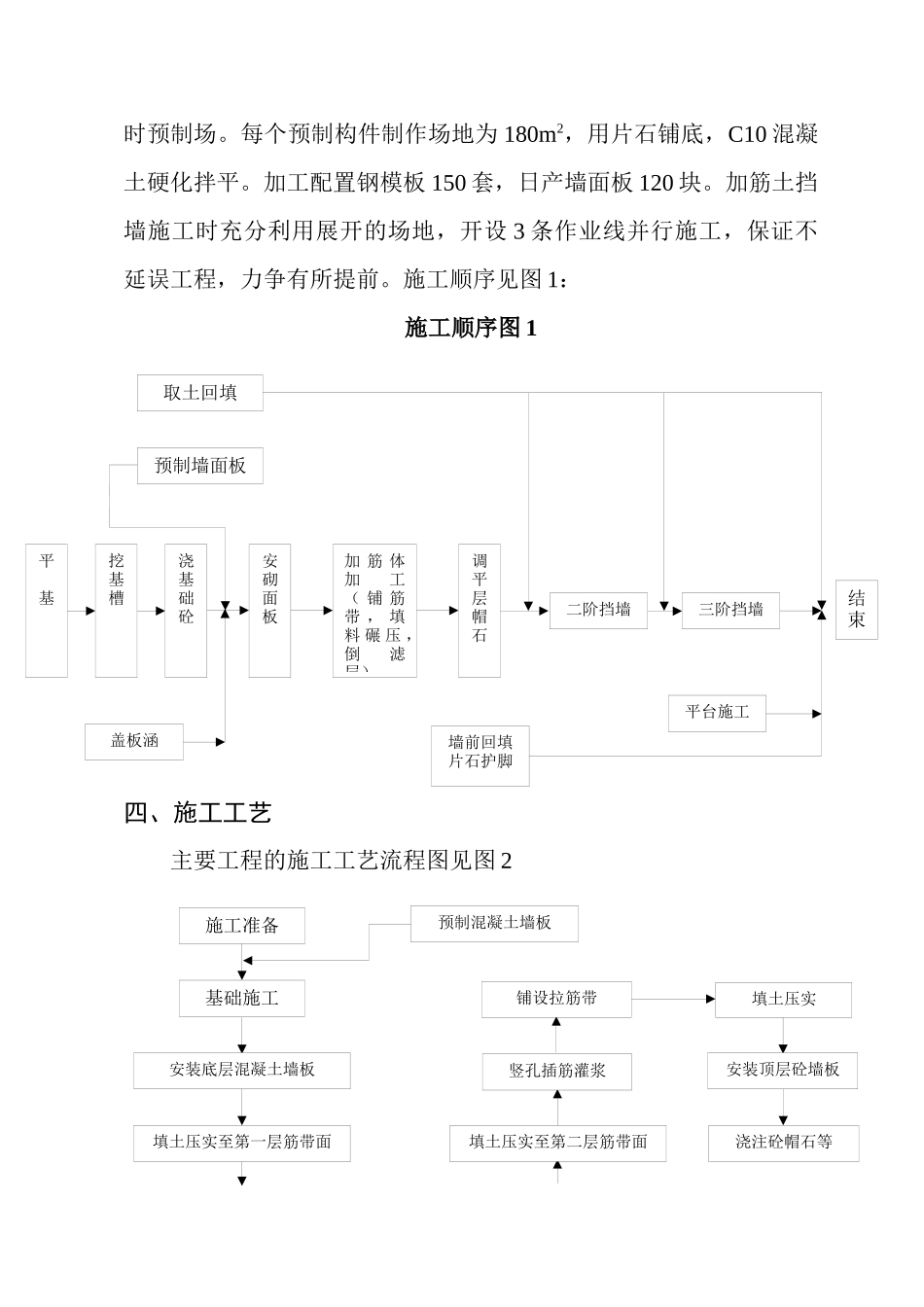

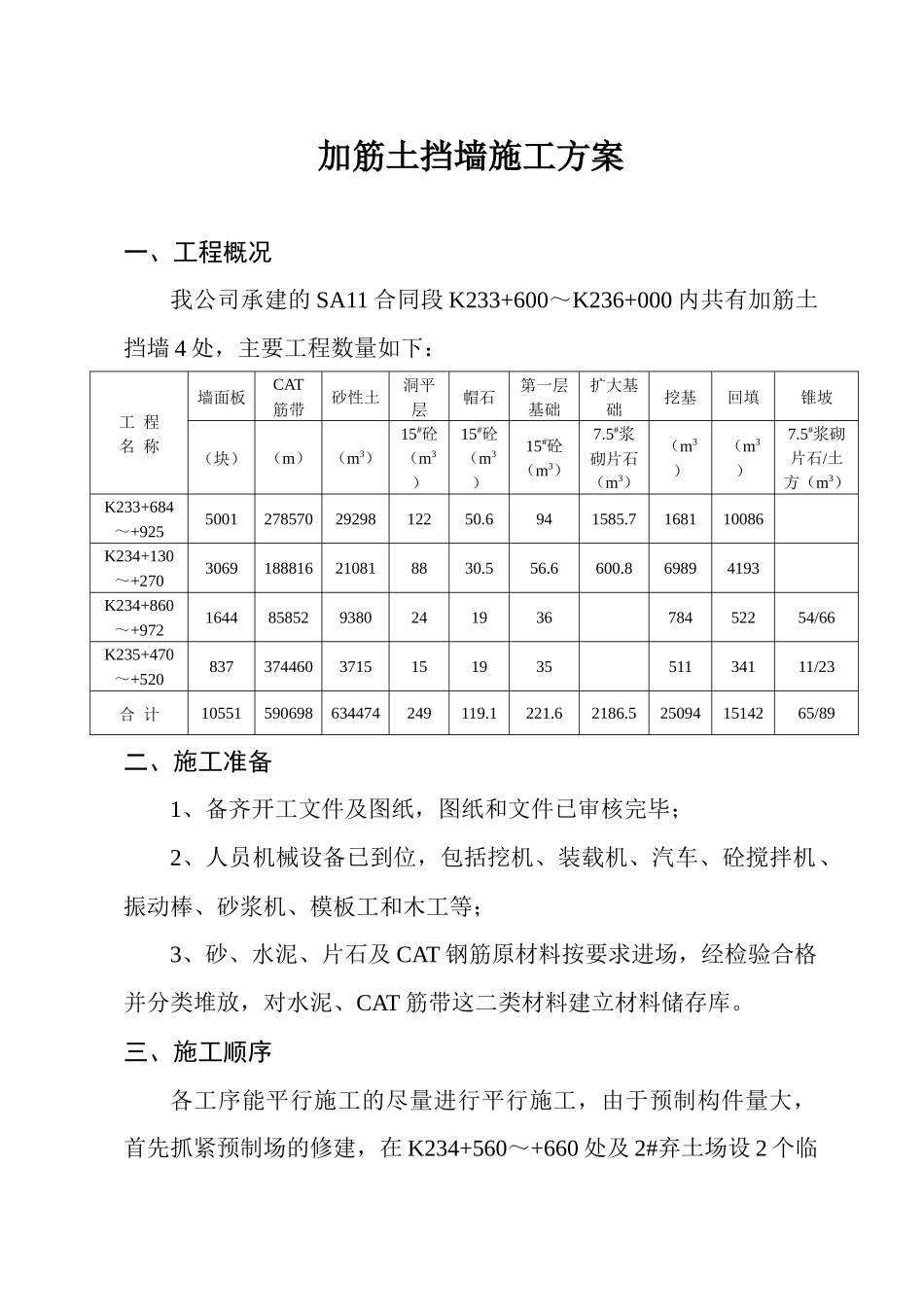

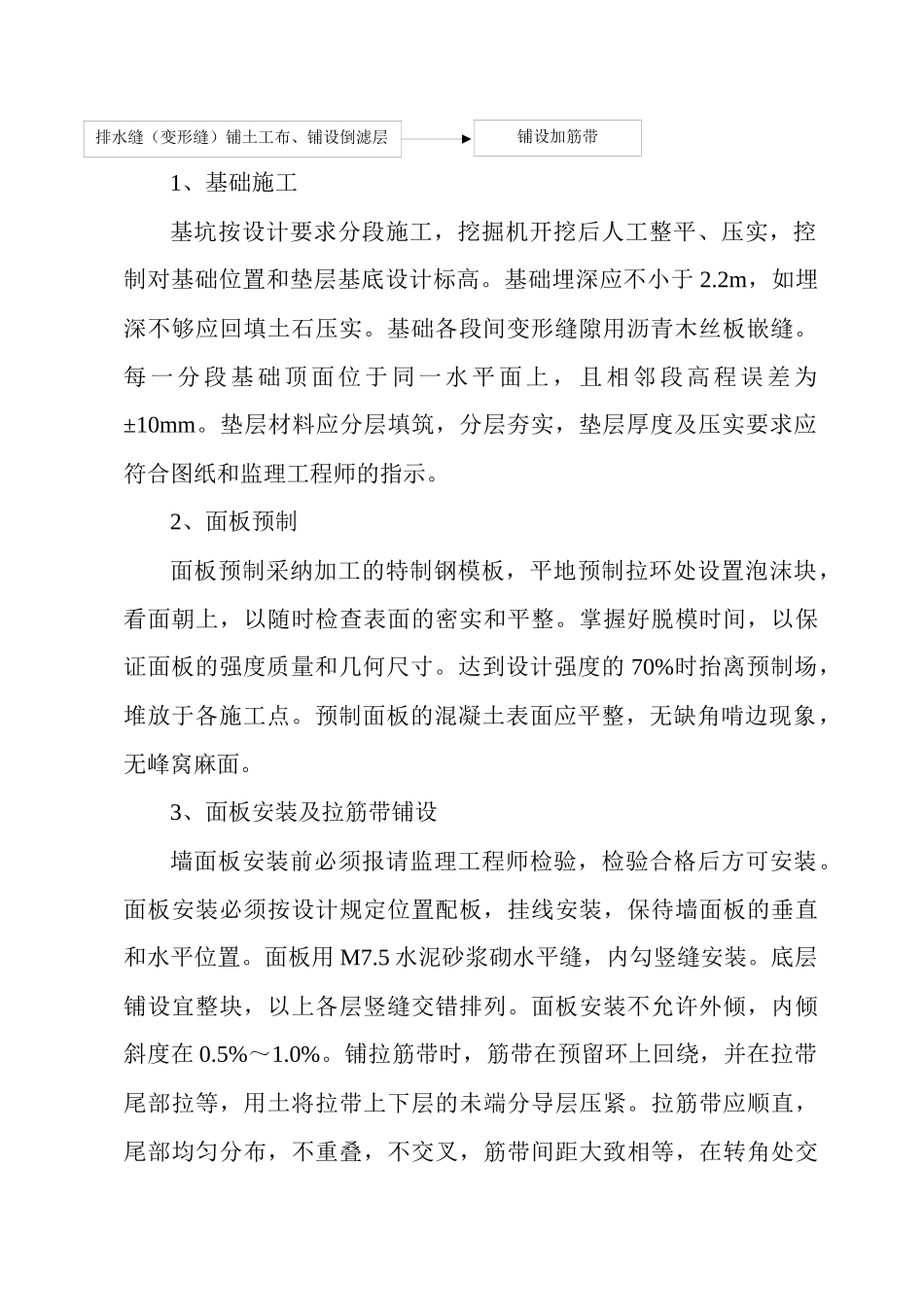

加筋土挡墙施工方案一、工程概况我公司承建的 SA11 合同段 K233+600～K236+000 内共有加筋土挡墙 4 处，主要工程数量如下：工 程名 称墙面板CAT筋带砂性土洞平层帽石第一层基础扩大基础挖基回填锥坡（块）（m）（m3）15#砼（m3）15#砼（m3）15#砼（m3）7.5#浆砌片石（m3）（m3）（m3）7.5#浆砌片石/土方（m3）K233+684～+92550012785702929812250.6941585.7168110086K234+130～+2703069188816210818830.556.6600.869894193K234+860～+972164485852938024193678452254/66K235+470～+520837374460371515193551134111/23合 计10551590698634474249119.1221.62186.5250941514265/89二、施工准备1、备齐开工文件及图纸，图纸和文件已审核完毕；2、人员机械设备已到位，包括挖机、装载机、汽车、砼搅拌机、振动棒、砂浆机、模板工和木工等；3、砂、水泥、片石及 CAT 钢筋原材料按要求进场，经检验合格并分类堆放，对水泥、CAT 筋带这二类材料建立材料储存库。三、施工顺序各工序能平行施工的尽量进行平行施工，由于预制构件量大，首先抓紧预制场的修建，在 K234+560～+660 处及 2#弃土场设 2 个临时预制场。每个预制构件制作场地为 180m2，用片石铺底，C10 混凝土硬化拌平。加工配置钢模板 150 套，日产墙面板 120 块。加筋土挡墙施工时充分利用展开的场地，开设 3 条作业线并行施工，保证不延误工程，力争有所提前。施工顺序见图 1：施工顺序图 1四、施工工艺主要工程的施工工艺流程图见图 2取土回填预制墙面板结束三阶挡墙二阶挡墙调平层帽石加 筋 体加工（ 铺 筋带 ， 填料 碾 压 ，倒滤层）安砌面板浇基础砼挖基槽平基盖板涵平台施工墙前回填片石护脚施工准备基础施工预制混凝土墙板安装底层混凝土墙板填土压实至第一层筋带面填土压实至第二层筋带面竖孔插筋灌浆铺设拉筋带填土压实安装顶层砼墙板浇注砼帽石等1、基础施工基坑按设计要求分段施工，挖掘机开挖后人工整平、压实，控制对基础位置和垫层基底设计标高。基础埋深应不小于 2.2m，如埋深不够应回填土石压实。基础各段间变形缝隙用沥青木丝板嵌缝。每 一 分 段 基 础 顶 面 位 于 同 一 水 平 面 上 ， 且 相 邻 段 高 程 误 差 为±10mm。垫层材料应分层填筑，分层夯实，垫层厚度及压实要求应符合图纸和监理工程师的指示。2、面板预制面板预制采纳加工的特制钢模板，平地预制拉环处设置泡沫块，看面朝上，以随时检查表面的密...
