动力环境监控主机快速入门

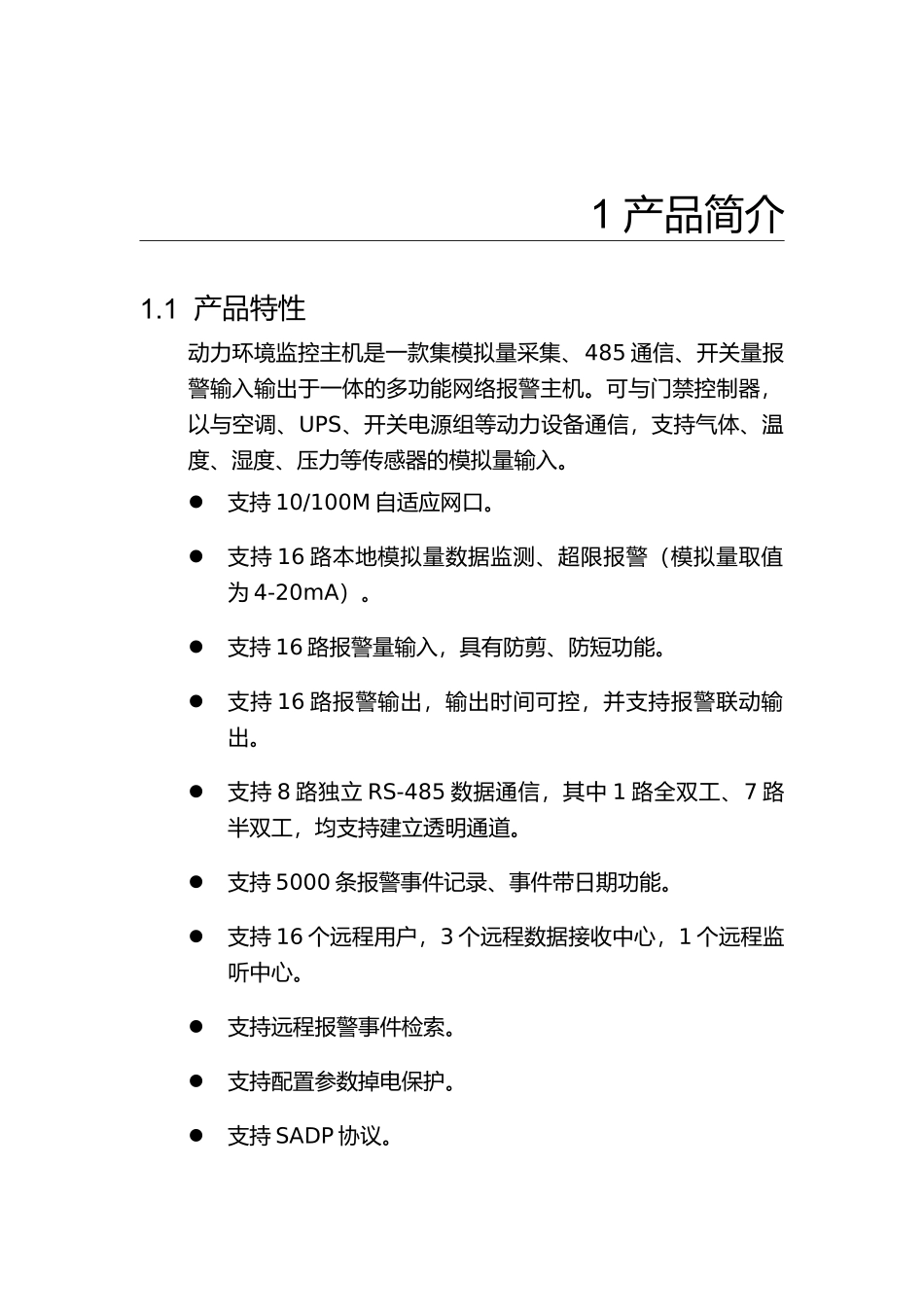

快 速 入 门动力环境监控主机目 录1 产 品 简 介 11.1 产 品 特 性 11.2 前 视 图 22 安 装 42.1 安 装 前 确 认 42.2 安 装 43 Web 快 速 操 作 63.1 登 录 设 备 63.2 配 置 IP61 产品简介1.1 产品特性动力环境监控主机是一款集模拟量采集、485 通信、开关量报警输入输出于一体的多功能网络报警主机。可与门禁控制器，以与空调、UPS、开关电源组等动力设备通信，支持气体、温度、湿度、压力等传感器的模拟量输入。支持 10/100M 自适应网口。支持 16 路本地模拟量数据监测、超限报警（模拟量取值为 4-20mA）。支持 16 路报警量输入，具有防剪、防短功能。支持 16 路报警输出，输出时间可控，并支持报警联动输出。支持 8 路独立 RS-485 数据通信，其中 1 路全双工、7 路半双工，均支持建立透明通道。支持 5000 条报警事件记录、事件带日期功能。支持 16 个远程用户，3 个远程数据接收中心，1 个远程监听中心。支持远程报警事件检索。支持配置参数掉电保护。支持 SADP 协议。支持 1 路受控 DC12V（警号）输出。支持对外 DC12V 供电，可以为报警探头提供电源。支持 AC220V 主电源接口，主辅电源自动切换。支持外置辅助电源（标准蓄电池），自动充电控制，电压实时监测。1.2 前视图1.3 前视图2 前面板接口、指示灯说明序号接口或指示灯1RS232 接口2LAN 网口3报警输入接口4报警输出接口5模拟量输入口6B 码（目前产品不支持）7485 全双工8485 半双工序号接口或指示灯9警号接口1012V 电源输出口11蓄电池接口12电源开关13电源接口3 安装3.1 安装前确认 打开产品包装箱，对比装箱清单确认产品配件是否齐全，如发生缺失情况，请与经销商联系。 确认安装场所符合防雷、接地要求。 确认设备电缆未破损或脱皮，且未连接电源。3.2 安装3.2.1 安装于室外防护箱水平摆放对于放置在地面的箱体式室外防护箱，需要将设备水平摆放在防护箱中。竖直壁挂对于壁挂型的室外防护箱，需要将设备横向竖直安装在防护箱中。如图 2-1 所示，把带有腰形壁挂孔的两面紧贴防护箱壁，用螺钉将设备紧固在防护箱中。此时设备的通风口上下布置，利于空气对流，且上下通风孔离防护箱壁面至少保证 10cm 以上的距离。4 设备竖直壁挂视图4.1.1 安装于室机柜假如直接把动力环境监控主机 安装到机柜，则根据现场情况将设备固定。每个动力环境监控主...
