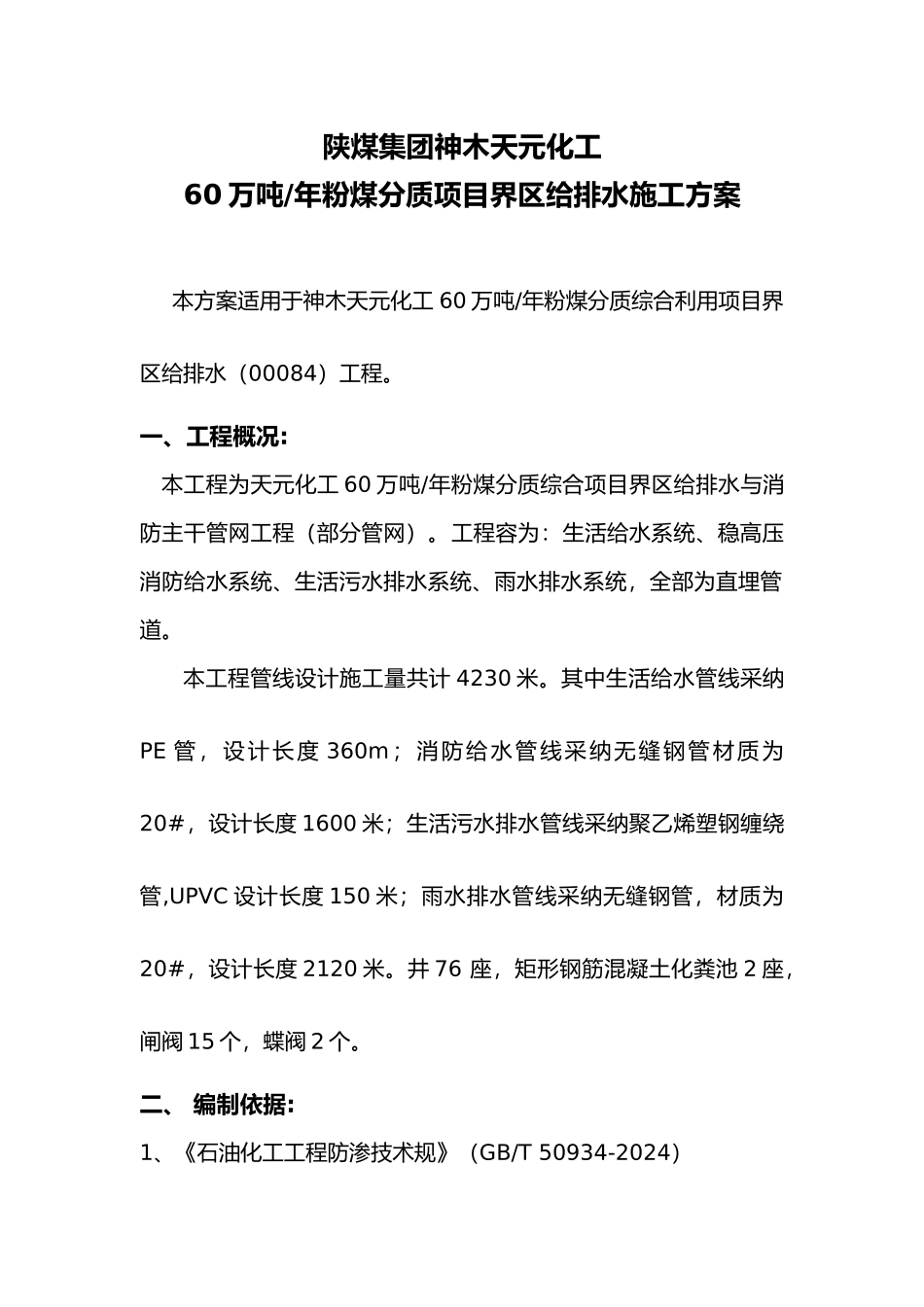

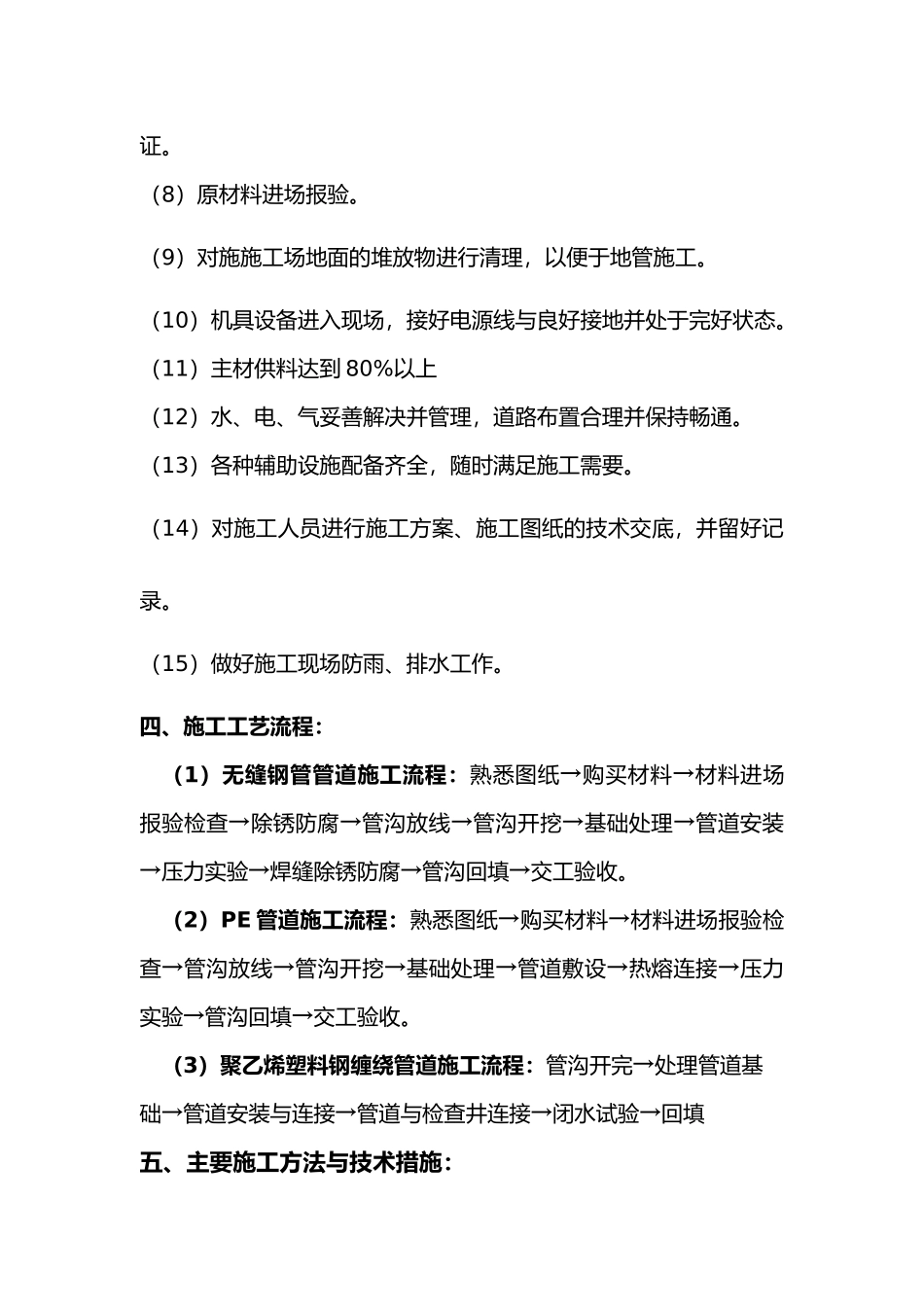

陕煤集团神木天元化工60 万吨/年粉煤分质项目界区给排水施工方案本方案适用于神木天元化工 60 万吨/年粉煤分质综合利用项目界区给排水（00084）工程。一、工程概况:本工程为天元化工 60 万吨/年粉煤分质综合项目界区给排水与消防主干管网工程（部分管网）。工程容为：生活给水系统、稳高压消防给水系统、生活污水排水系统、雨水排水系统，全部为直埋管道。本工程管线设计施工量共计 4230 米。其中生活给水管线采纳PE 管，设计长度 360m；消防给水管线采纳无缝钢管材质为20#，设计长度 1600 米；生活污水排水管线采纳聚乙烯塑钢缠绕管,UPVC 设计长度 150 米；雨水排水管线采纳无缝钢管，材质为20#，设计长度 2120 米。井 76 座，矩形钢筋混凝土化粪池 2 座，闸阀 15 个，蝶阀 2 个。二、 编制依据: 1、《石油化工工程防渗技术规》（GB/T 50934-2024）2、《给排水管道工程施工以验收规》（GB50268-2024）。3、《钢材表面的锈蚀等级和处理等级》GB/T8923.1-20244、《施工现场临时用电安全技术规》JGJ46-2024。5、《现场设备、工业管道焊接工程施工质量验收规》GB50683-2024。6、《混凝土结构工程施工质量验收规》GB50204-2024。7、施工图纸。8、设计与施工说明。9、提供管道材料汇总表。10、相关标准图集以与验收施工规。三、施工前准备：1、施工前准备（1）、施工前对图纸会审，与时发现并解决图纸中的问题，明确有关专业工程相互配合的需要。（2）、编制施工方案。（3）、编制材料计划。（4）、编制施工机具设备计划，落实施工机具设备进场时间。（5）、准备施工物资，编制周转材料计划。（6）、组织施工人员学习施工图纸和有关规程规，明确施工要求与质量标准。（7）、做好本工程的施工基线控制点，并取得监理工程师的检查认证。（8）原材料进场报验。（9）对施施工场地面的堆放物进行清理，以便于地管施工。（10）机具设备进入现场，接好电源线与良好接地并处于完好状态。（11）主材供料达到 80%以上（12）水、电、气妥善解决并管理，道路布置合理并保持畅通。（13）各种辅助设施配备齐全，随时满足施工需要。（14）对施工人员进行施工方案、施工图纸的技术交底，并留好记录。（15）做好施工现场防雨、排水工作。四、施工工艺流程：（1）无缝钢管管道施工流程：熟悉图纸→购买材料→材料进场报验检查→除锈防腐→管沟放线→管沟开挖→基础处理→管道安装→压力实验→焊缝除锈防腐→管沟回填→交工验收。（2）PE 管道...
