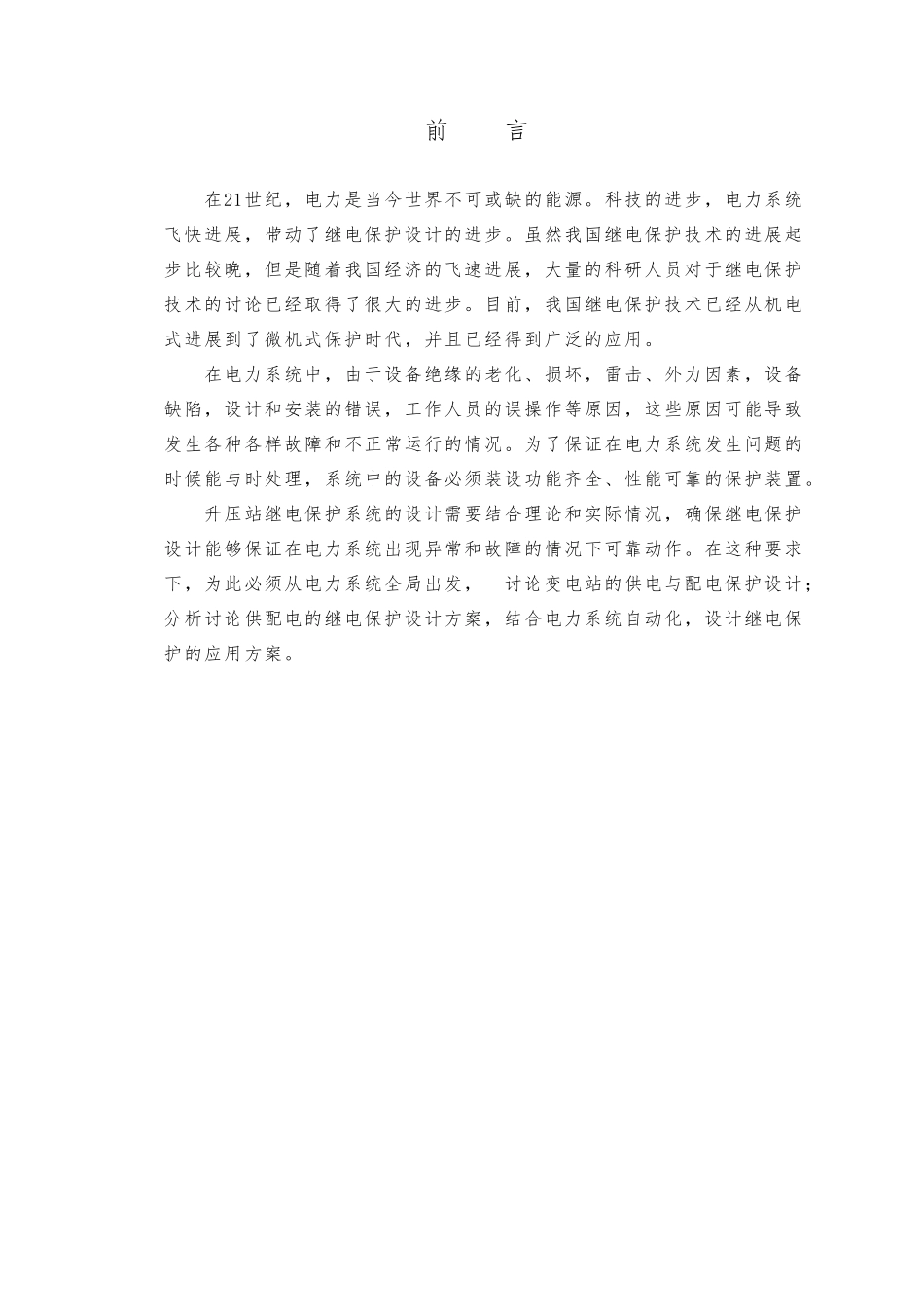

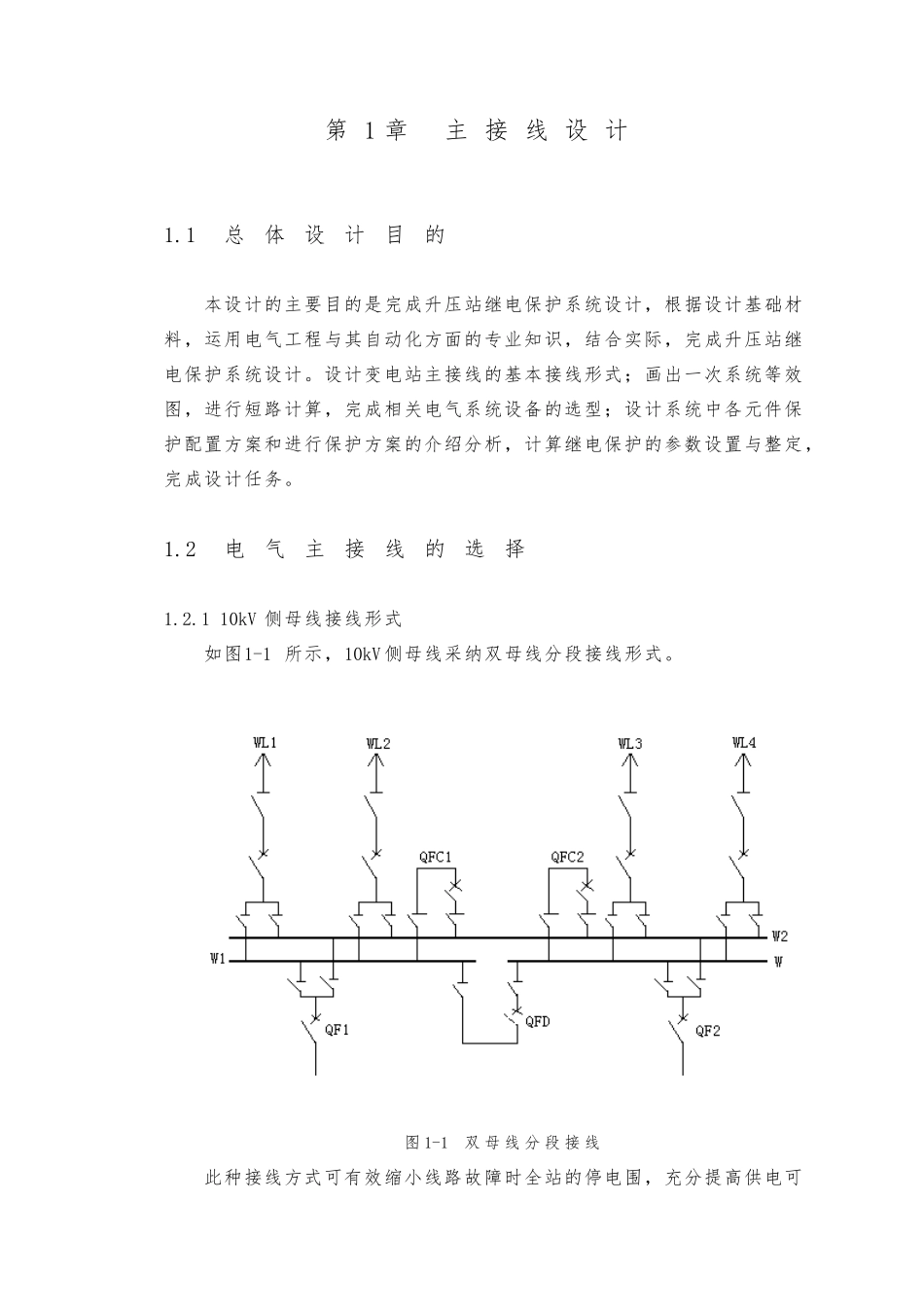

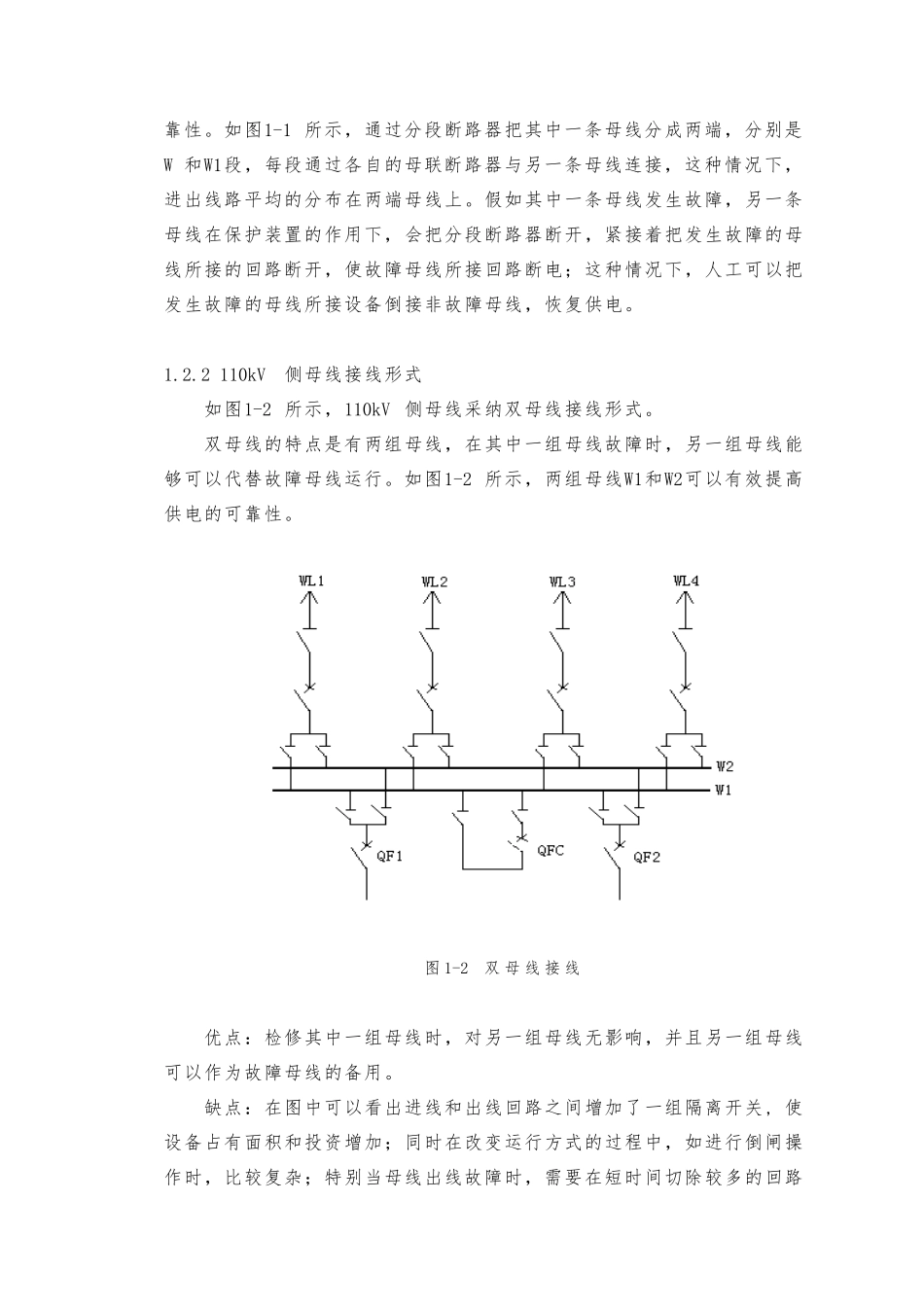

前 言在21世纪，电力是当今世界不可或缺的能源。科技的进步，电力系统飞快进展，带动了继电保护设计的进步。虽然我国继电保护技术的进展起步比较晚，但是随着我国经济的飞速进展，大量的科研人员对于继电保护技术的讨论已经取得了很大的进步。目前，我国继电保护技术已经从机电式进展到了微机式保护时代，并且已经得到广泛的应用。在电力系统中，由于设备绝缘的老化、损坏，雷击、外力因素，设备缺陷，设计和安装的错误，工作人员的误操作等原因，这些原因可能导致发生各种各样故障和不正常运行的情况。为了保证在电力系统发生问题的时候能与时处理，系统中的设备必须装设功能齐全、性能可靠的保护装置。升压站继电保护系统的设计需要结合理论和实际情况，确保继电保护设计能够保证在电力系统出现异常和故障的情况下可靠动作。在这种要求下，为此必须从电力系统全局出发， 讨论变电站的供电与配电保护设计；分析讨论供配电的继电保护设计方案，结合电力系统自动化，设计继电保护的应用方案。第 1 章 主 接 线 设 计1.1 总体设计目的本设计的主要目的是完成升压站继电保护系统设计，根据设计基础材料，运用电气工程与其自动化方面的专业知识，结合实际，完成升压站继电保护系统设计。设计变电站主接线的基本接线形式；画出一次系统等效图，进行短路计算，完成相关电气系统设备的选型；设计系统中各元件保护配置方案和进行保护方案的介绍分析，计算继电保护的参数设置与整定，完成设计任务。1.2 电气主接线的选择1.2.1 10kV 侧母线接线形式如图1-1 所示，10kV侧母线采纳双母线分段接线形式。图 1-1双 母 线 分 段 接 线此种接线方式可有效缩小线路故障时全站的停电围，充分提高供电可靠性。如图1-1 所示，通过分段断路器把其中一条母线分成两端，分别是W 和W1段，每段通过各自的母联断路器与另一条母线连接，这种情况下，进出线路平均的分布在两端母线上。假如其中一条母线发生故障，另一条母线在保护装置的作用下，会把分段断路器断开，紧接着把发生故障的母线所接的回路断开，使故障母线所接回路断电；这种情况下，人工可以把发生故障的母线所接设备倒接非故障母线，恢复供电。1.2.2 110kV侧母线接线形式如图1-2 所示，110kV 侧母线采纳双母线接线形式。双母线的特点是有两组母线，在其中一组母线故障时，另一组母线能够可以代替故障母线运行。如图1-2 所示，两组母线W1和W2可以有效提高供电的可靠性。图 1-2双 母 ...
