华东177;1100kV特高压直流输电线路工程杆塔设计原则

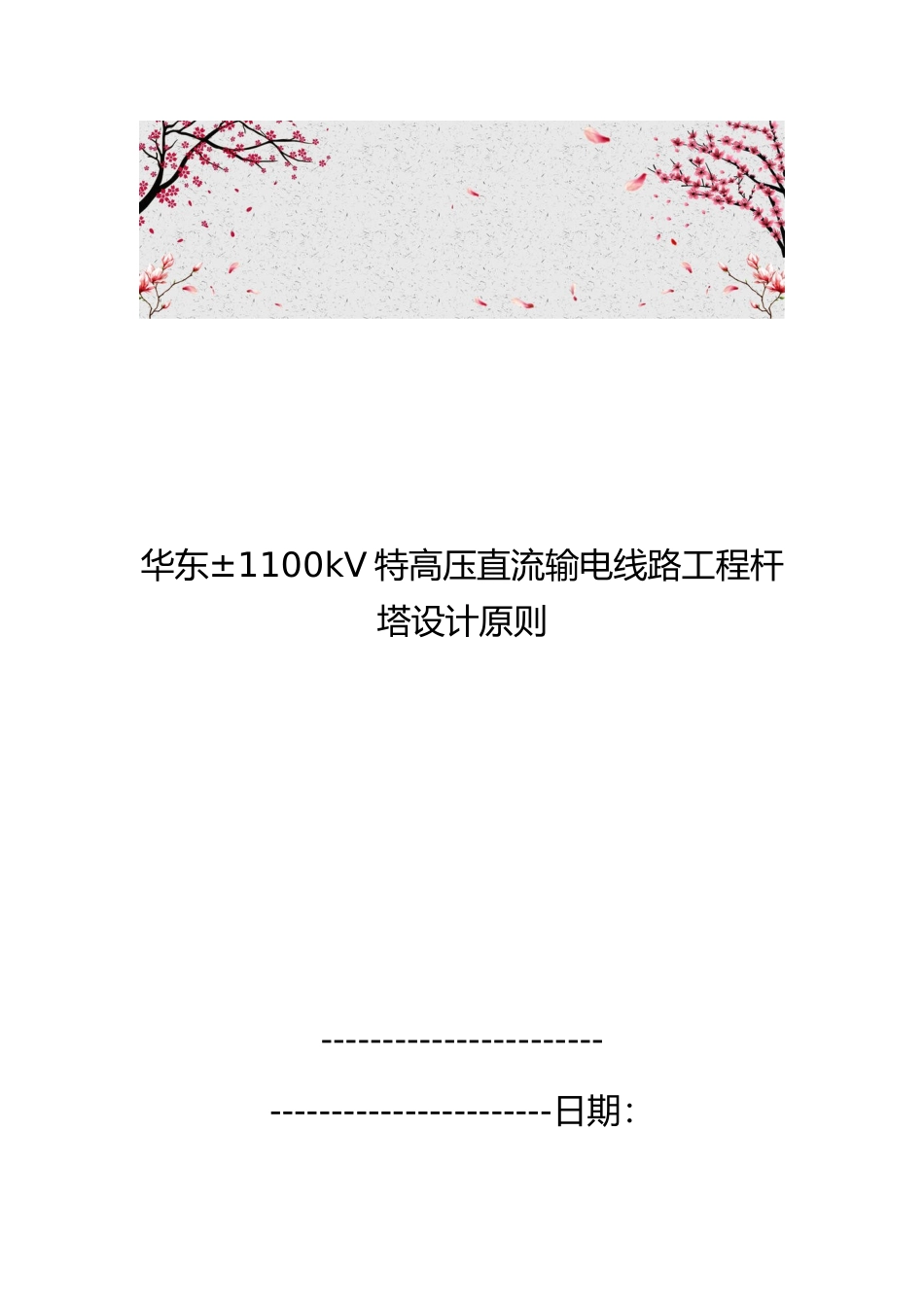

华东177;1100kV特高压直流输电线路工程杆塔设计原则_第1页
1/101

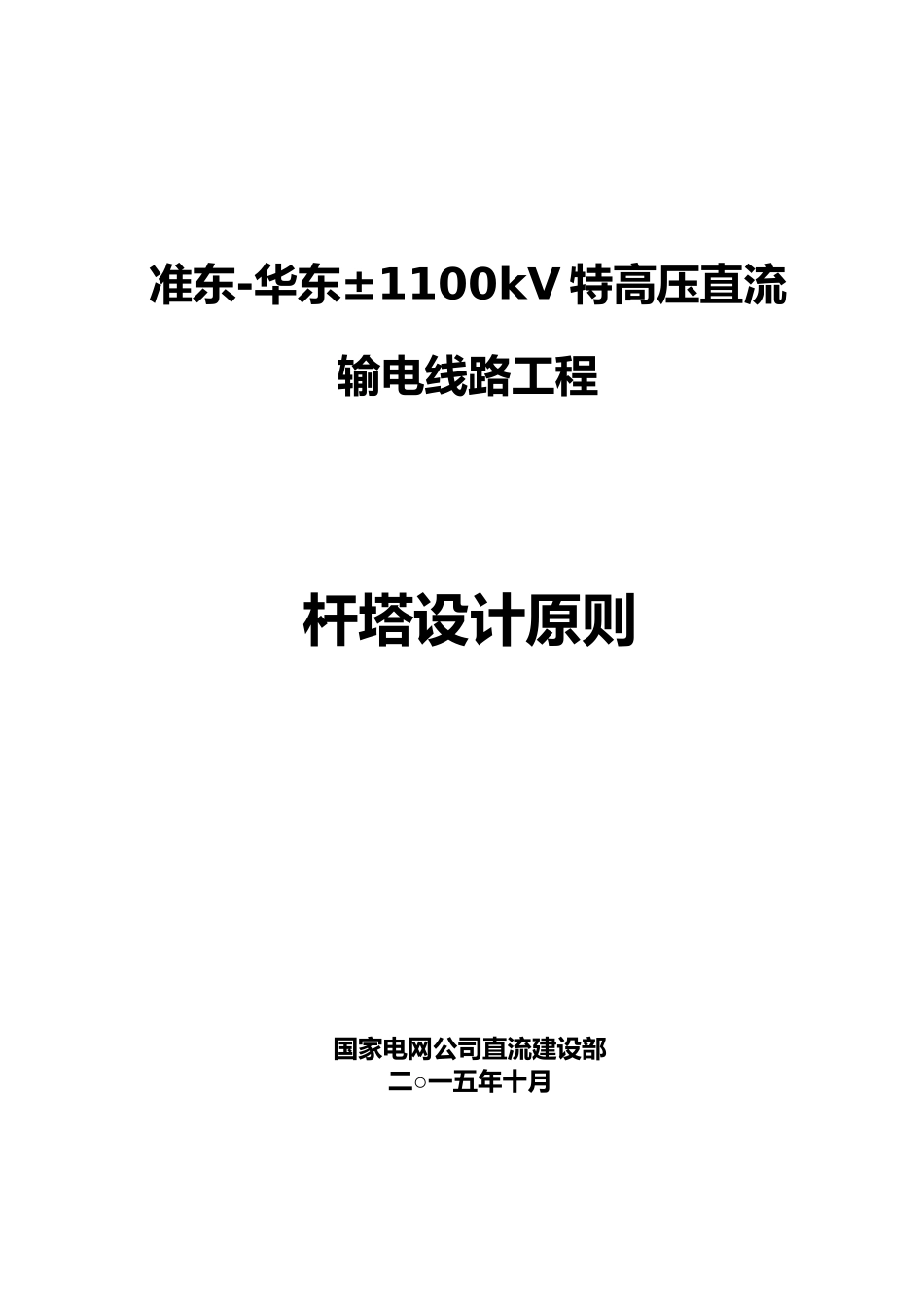

华东177;1100kV特高压直流输电线路工程杆塔设计原则_第2页
2/101

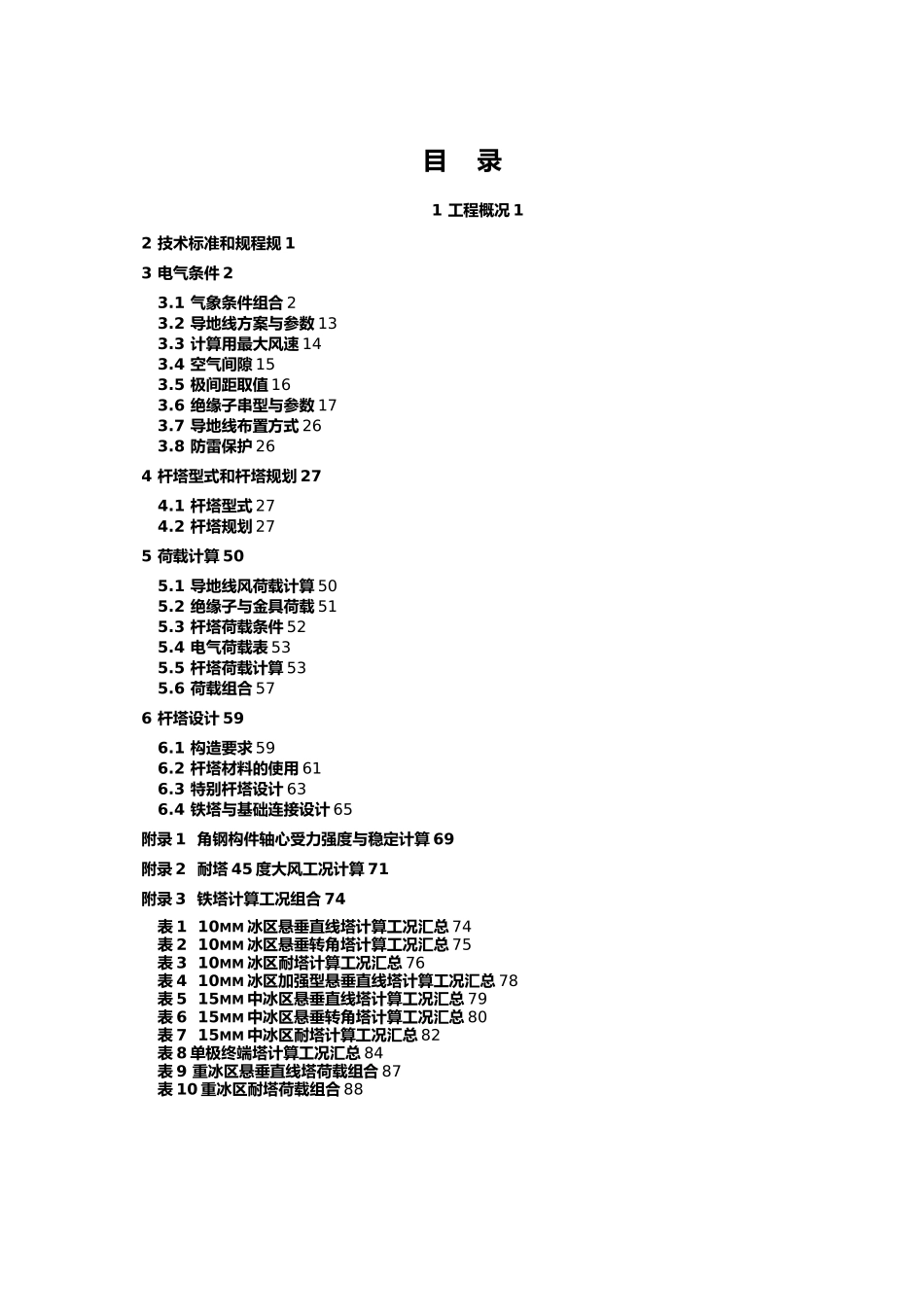

华东177;1100kV特高压直流输电线路工程杆塔设计原则_第3页
3/101
华东±1100kV 特高压直流输电线路工程杆塔设计原则----------------------- -----------------------日期:准东-华东±1100kV 特高压直流输电线路工程杆塔设计原则国家电网公司直流建设部二○一五年十月目 录1 工程概况 12 技术标准和规程规 13 电气条件 23.1 气象条件组合 23.2 导地线方案与参数 133.3 计算用最大风速 143.4 空气间隙 153.5 极间距取值 163.6 绝缘子串型与参数 173.7 导地线布置方式 263.8 防雷保护 264 杆塔型式和杆塔规划 274.1 杆塔型式 274.2 杆塔规划 275 荷载计算 505.1 导地线风荷载计算 505.2 绝缘子与金具荷载 515.3 杆塔荷载条件 525.4 电气荷载表 535.5 杆塔荷载计算 535.6 荷载组合 576 杆塔设计 596.1 构造要求 596.2 杆塔材料的使用 616.3 特别杆塔设计 636.4 铁塔与基础连接设计 65附录 1 角钢构件轴心受力强度与稳定计算 69附录 2 耐塔 45 度大风工况计算 71附录 3 铁塔计算工况组合 74表 1 10MM 冰区悬垂直线塔计算工况汇总 74表 2 10MM 冰区悬垂转角塔计算工况汇总 75表 3 10MM 冰区耐塔计算工况汇总 76表 4 10MM 冰区加强型悬垂直线塔计算工况汇总 78表 5 15MM 中冰区悬垂直线塔计算工况汇总 79表 6 15MM 中冰区悬垂转角塔计算工况汇总 80表 7 15MM 中冰区耐塔计算工况汇总 82表 8 单极终端塔计算工况汇总 84表 9 重冰区悬垂直线塔荷载组合 87表 10 重冰区耐塔荷载组合 881 工程概况准东-华东±1100kV特高压直流输电线路工程起于准东五彩湾换流站,止于皖南换流站,输送容量12000MW。线路航空直线长度2997.1km,初设路径全长约3324.143km(含长江大跨越3.143km),曲折系数1.11。线路途经、、、、、六省区,其中境约614km,境约1282.5km,境约187.5km,境约404km,境约530.5km,境约305.643km。沿线海拔0m~2400m之间,地形比例为:平地 46.1%,丘陵21.1%,一般山地18.8%,高山大岭4%,河网/泥沼5.2%,沙漠4.8%。设计基准风速取27m/s、29m/s、30m/s、31m/s、32m/s、33m/s、36m/s、37m/s、38m/s、41m/s、43m/s等十一种。设计覆冰取5mm、10mm、15mm、20mm、30mm五种。本工程在5mm、10mm冰区平丘地段采纳8×JL/G3A-1250/70钢芯铝绞线;10mm冰区山区、15mm、20mm(重)冰区段采纳8×JL/G2A - 1250/100 钢 芯 铝 绞 线 , 30mm 冰 区 采 纳 8×JLHA4/G2A -1250/100钢芯中强度...
