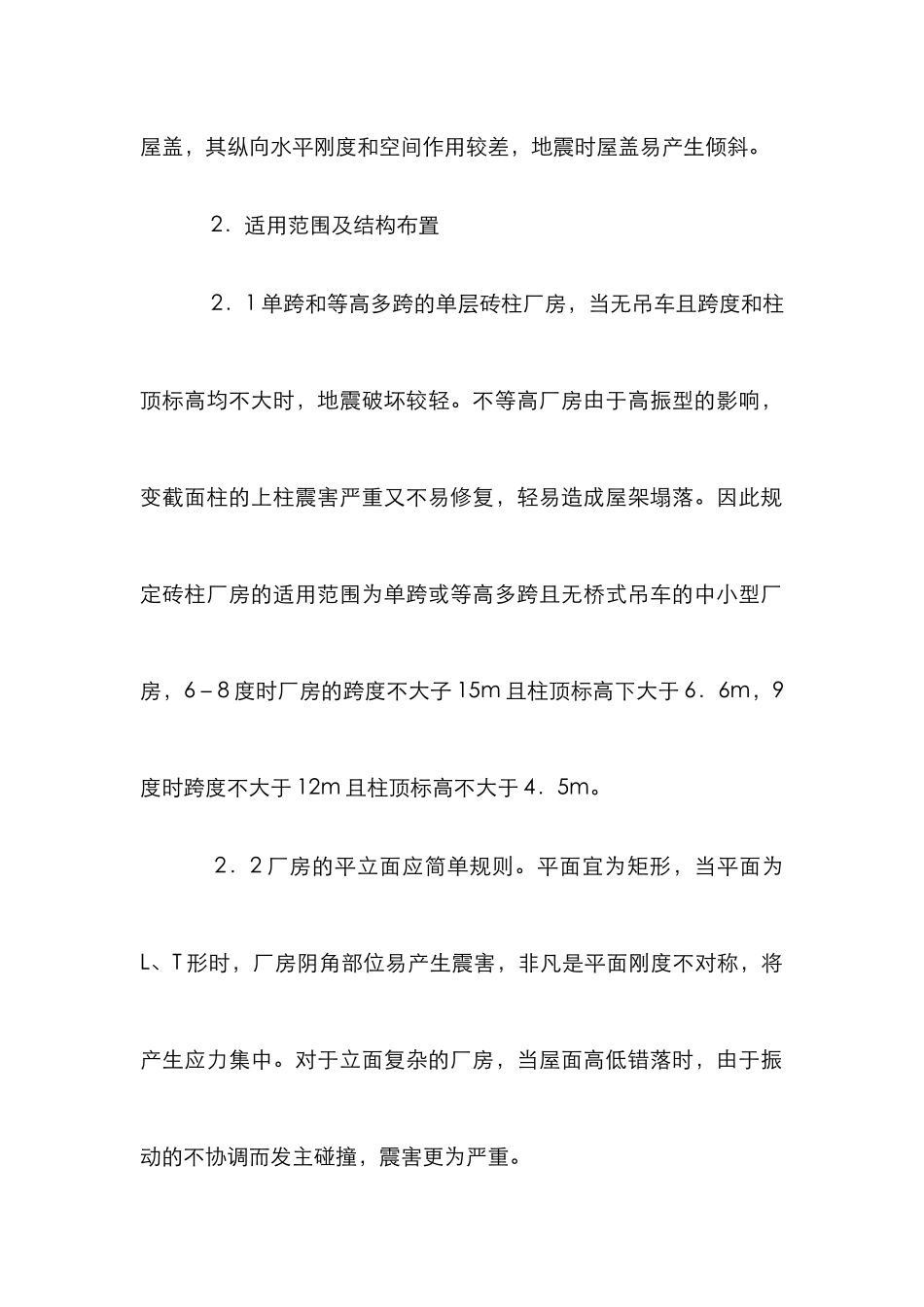

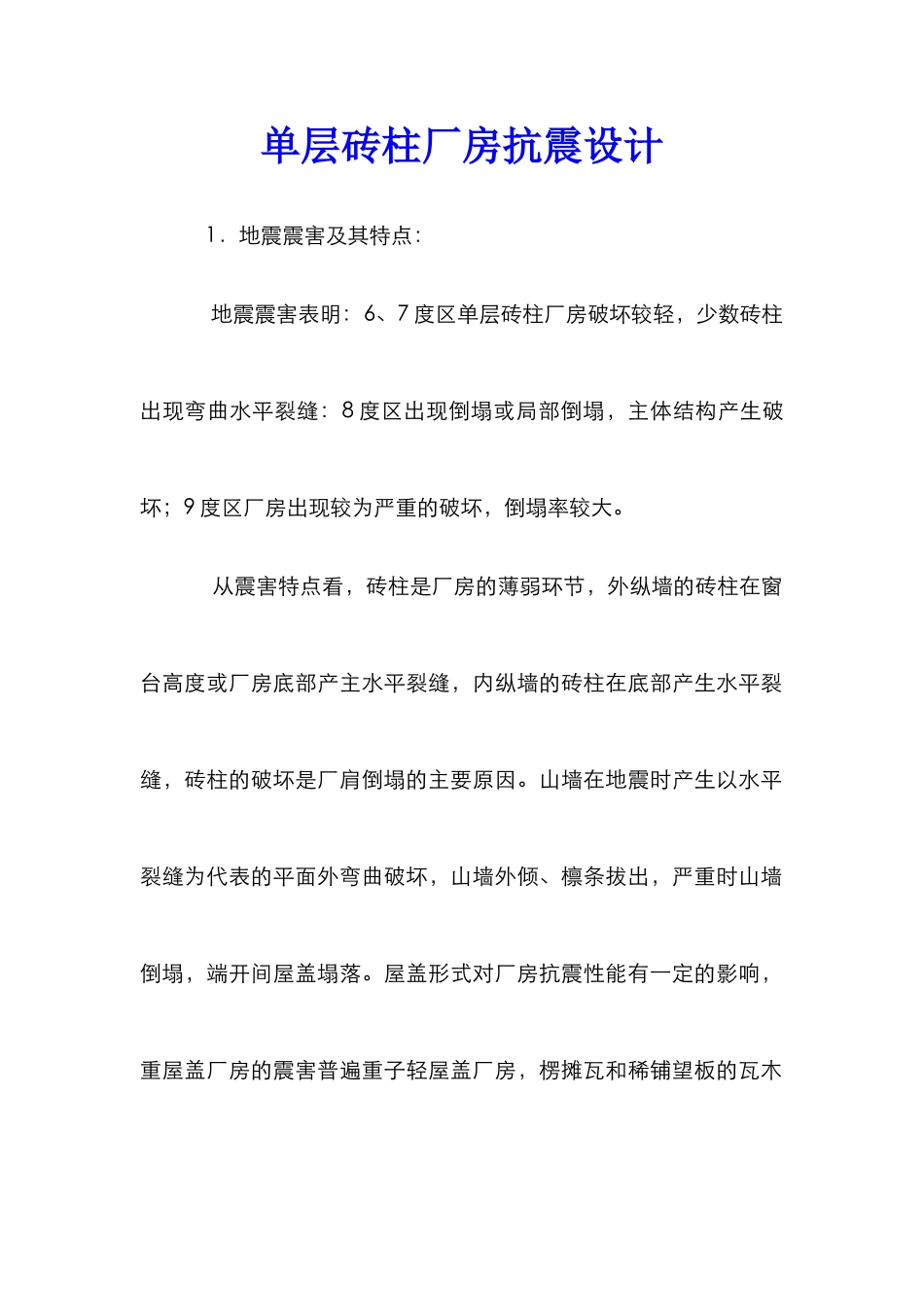

单层砖柱厂房抗震设计 1.地震震害及其特点: 地震震害表明:6、7 度区单层砖柱厂房破坏较轻,少数砖柱出现弯曲水平裂缝:8 度区出现倒塌或局部倒塌,主体结构产生破坏;9 度区厂房出现较为严重的破坏,倒塌率较大。 从震害特点看,砖柱是厂房的薄弱环节,外纵墙的砖柱在窗台高度或厂房底部产主水平裂缝,内纵墙的砖柱在底部产生水平裂缝,砖柱的破坏是厂肩倒塌的主要原因。山墙在地震时产生以水平裂缝为代表的平面外弯曲破坏,山墙外倾、檩条拔出,严重时山墙倒塌,端开间屋盖塌落。屋盖形式对厂房抗震性能有一定的影响,重屋盖厂房的震害普遍重子轻屋盖厂房,楞摊瓦和稀铺望板的瓦木屋盖,其纵向水平刚度和空间作用较差,地震时屋盖易产生倾斜。 2.适用范围及结构布置 2.1 单跨和等高多跨的单层砖柱厂房,当无吊车且跨度和柱顶标高均不大时,地震破坏较轻。不等高厂房由于高振型的影响,变截面柱的上柱震害严重又不易修复,轻易造成屋架塌落。因此规定砖柱厂房的适用范围为单跨或等高多跨且无桥式吊车的中小型厂房,6-8 度时厂房的跨度不大子 15m 且柱顶标高下大于 6.6m,9度时跨度不大于 12m 且柱顶标高不大于 4.5m。 2.2 厂房的平立面应简单规则。平面宜为矩形,当平面为L、T 形时,厂房阴角部位易产生震害,非凡是平面刚度不对称,将产生应力集中。对于立面复杂的厂房,当屋面高低错落时,由于振动的不协调而发主碰撞,震害更为严重。 2.3 当厂房体型复杂或有贴建的房屋(或构筑物)时,应设置防震缝将厂房与附属建筑分割成各自独立、体型简单的抗震单元,以避开地震时产主破坏。针对中小型厂房的特点,钢筋混凝上无檀屋盖的砖柱厂房应设置防震缝,而轻型屋盖的砖柱厂房可不设防震缝。防震缝处宜设置双柱或双墙,以保证结构的整体稳定性和刚度,防震缝的宽度应根据地震时最大弹塑性变形计算确定。一般可采纳50~70mm。 3.结构体系 3.1 地震时厂房破坏程度与屋盖类型有关,一般来说重型屋盖厂房震害重,轻型屋盖厂房震害轻,在高烈度区影响更为明显。因此要求 6-8 度时宜采纳轻型屋盖,9 度时应采纳轻型屋盖。人之地震震害调查表明:6、7 度时的单跨和等高多跨砖柱厂房基本完好或略微破坏,8、9 度时排架柱有一定的震害甚至倒塌。因此《建筑抗震设计法律规范》(G8Jll 一 89)规定:6、7 度时可采纳十字形截面的无筋砖柱,8 度 1、2 类场地应采纳组合砖柱,8 度 3、4 类场地及 9 度时边柱宣...
