单相交流稳压电源设计说明

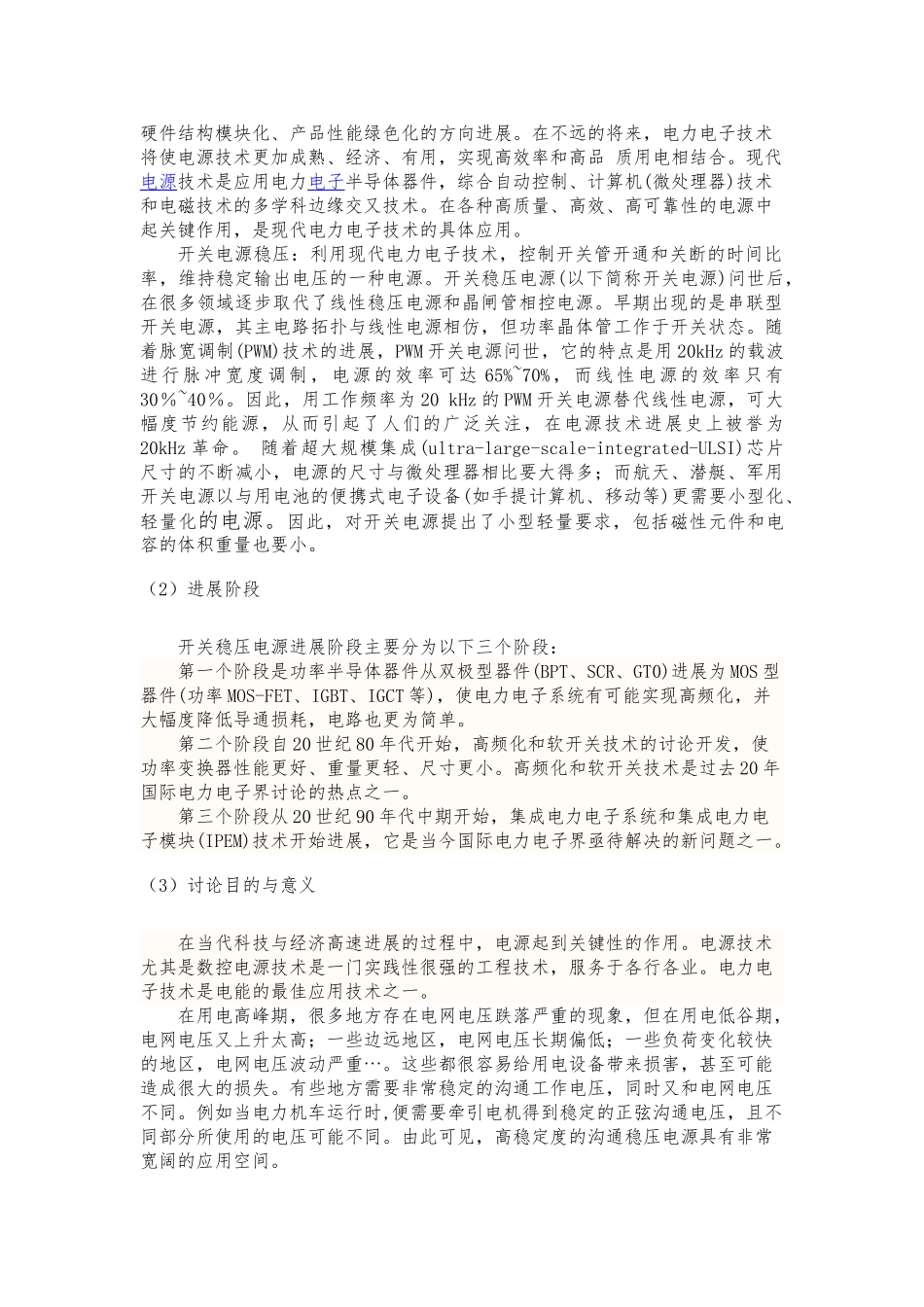

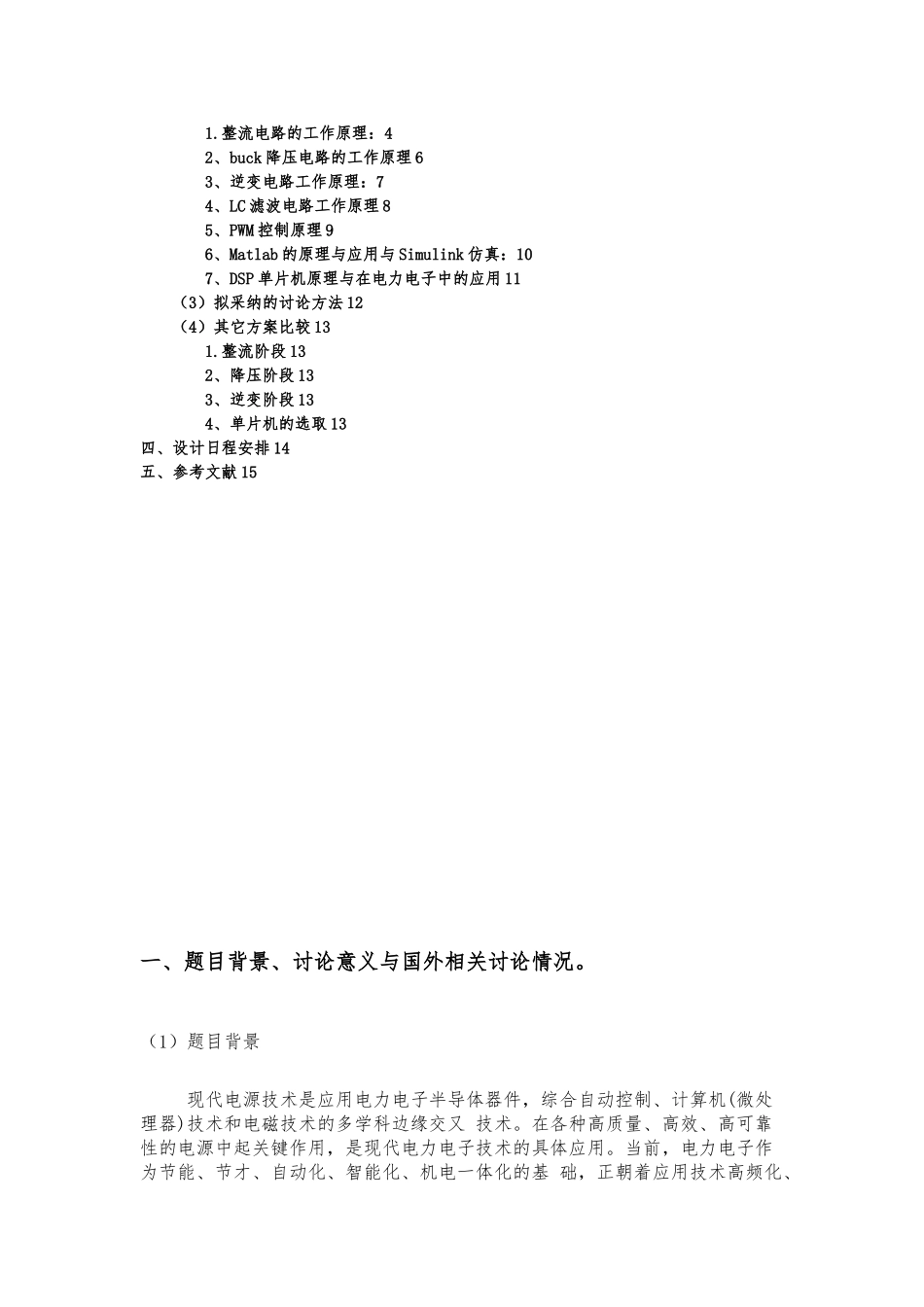

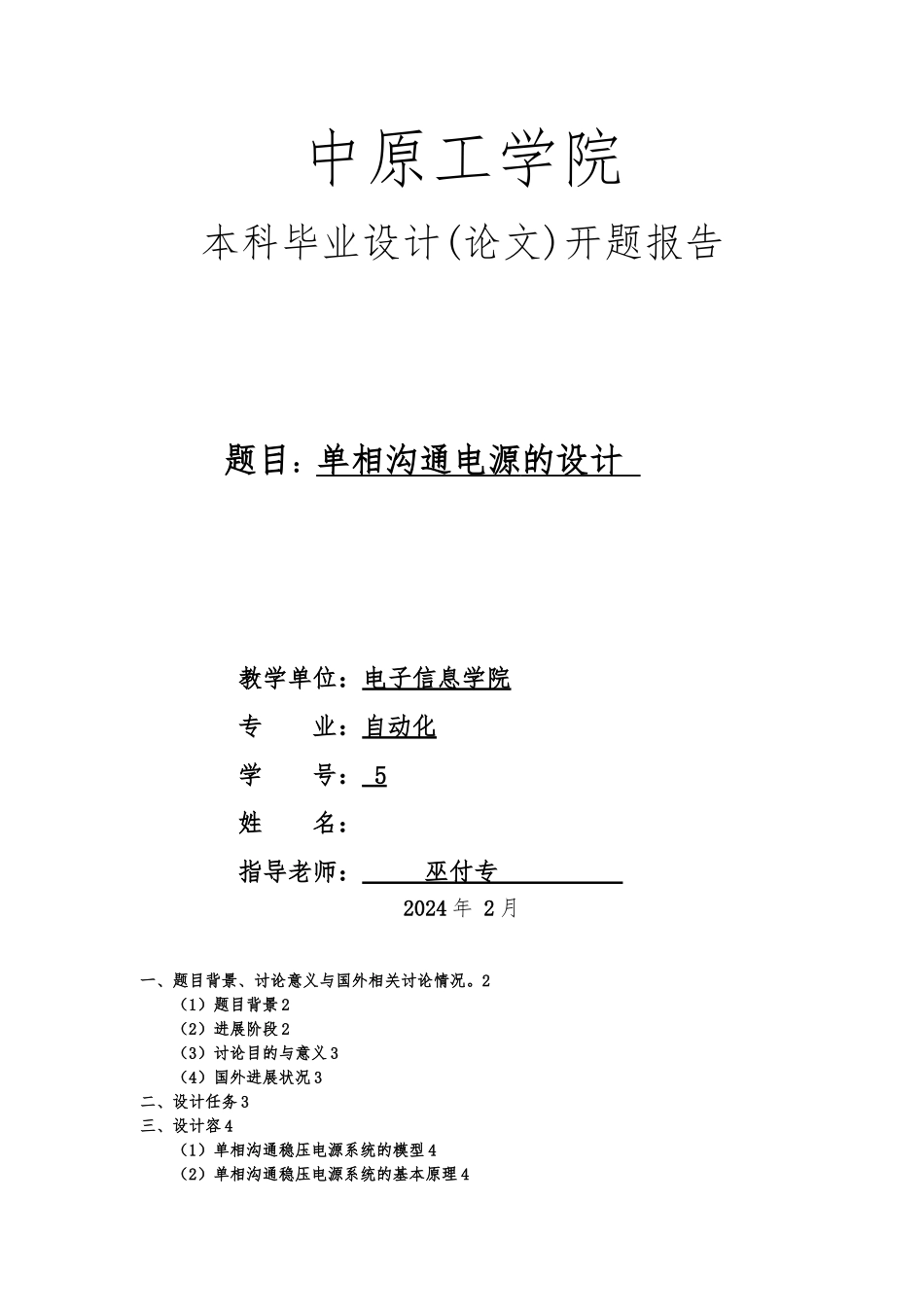

中原工学院本科毕业设计(论文)开题报告题目：单相沟通电源 的设计 教学单位：电子信息学院专 业：自动化学 号： 5 姓 名：指导老师： 巫付专 2024 年 2 月一、题目背景、讨论意义与国外相关讨论情况。2（1）题目背景 2（2）进展阶段 2（3）讨论目的与意义 3（4）国外进展状况 3二、设计任务 3三、设计容 4（1）单相沟通稳压电源系统的模型 4（2）单相沟通稳压电源系统的基本原理 41.整流电路的工作原理：42、buck 降压电路的工作原理 63、逆变电路工作原理：74、LC 滤波电路工作原理 85、PWM 控制原理 96、Matlab 的原理与应用与 Simulink 仿真：107、DSP 单片机原理与在电力电子中的应用 11（3）拟采纳的讨论方法 12（4）其它方案比较 131.整流阶段 132、降压阶段 133、逆变阶段 134、单片机的选取 13四、设计日程安排 14五、参考文献 15一、题目背景、讨论意义与国外相关讨论情况。（1）题目背景现代电源技术是应用电力电子半导体器件，综合自动控制、计算机(微处理器)技术和电磁技术的多学科边缘交又 技术。在各种高质量、高效、高可靠性的电源中起关键作用，是现代电力电子技术的具体应用。当前，电力电子作为节能、节才、自动化、智能化、机电一体化的基 础，正朝着应用技术高频化、硬件结构模块化、产品性能绿色化的方向进展。在不远的将来，电力电子技术将使电源技术更加成熟、经济、有用，实现高效率和高品 质用电相结合。现代电源技术是应用电力电子半导体器件，综合自动控制、计算机(微处理器)技术和电磁技术的多学科边缘交又技术。在各种高质量、高效、高可靠性的电源中起关键作用，是现代电力电子技术的具体应用。开关电源稳压：利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源。开关稳压电源(以下简称开关电源)问世后，在很多领域逐步取代了线性稳压电源和晶闸管相控电源。早期出现的是串联型开关电源，其主电路拓扑与线性电源相仿，但功率晶体管工作于开关状态。随着脉宽调制(PWM)技术的进展，PWM 开关电源问世，它的特点是用 20kHz 的载波进行脉冲宽度调制，电源的效率可达 65%~70%，而线性电源的效率只有30％~40％。因此，用工作频率为 20 kHz 的 PWM 开关电源替代线性电源，可大幅度节约能源，从而引起了人们的广泛关注，在电源技术进展史上被誉为20kHz 革命。 随着超大规模集成(ultra-large-scale-integrated-ULSI)芯片尺寸的不断减小...
