单相远程费控智能电能表使用说明书

单相远程费控智能电能表使用说明书_第1页
1/24
单相远程费控智能电能表使用说明书_第2页
2/24

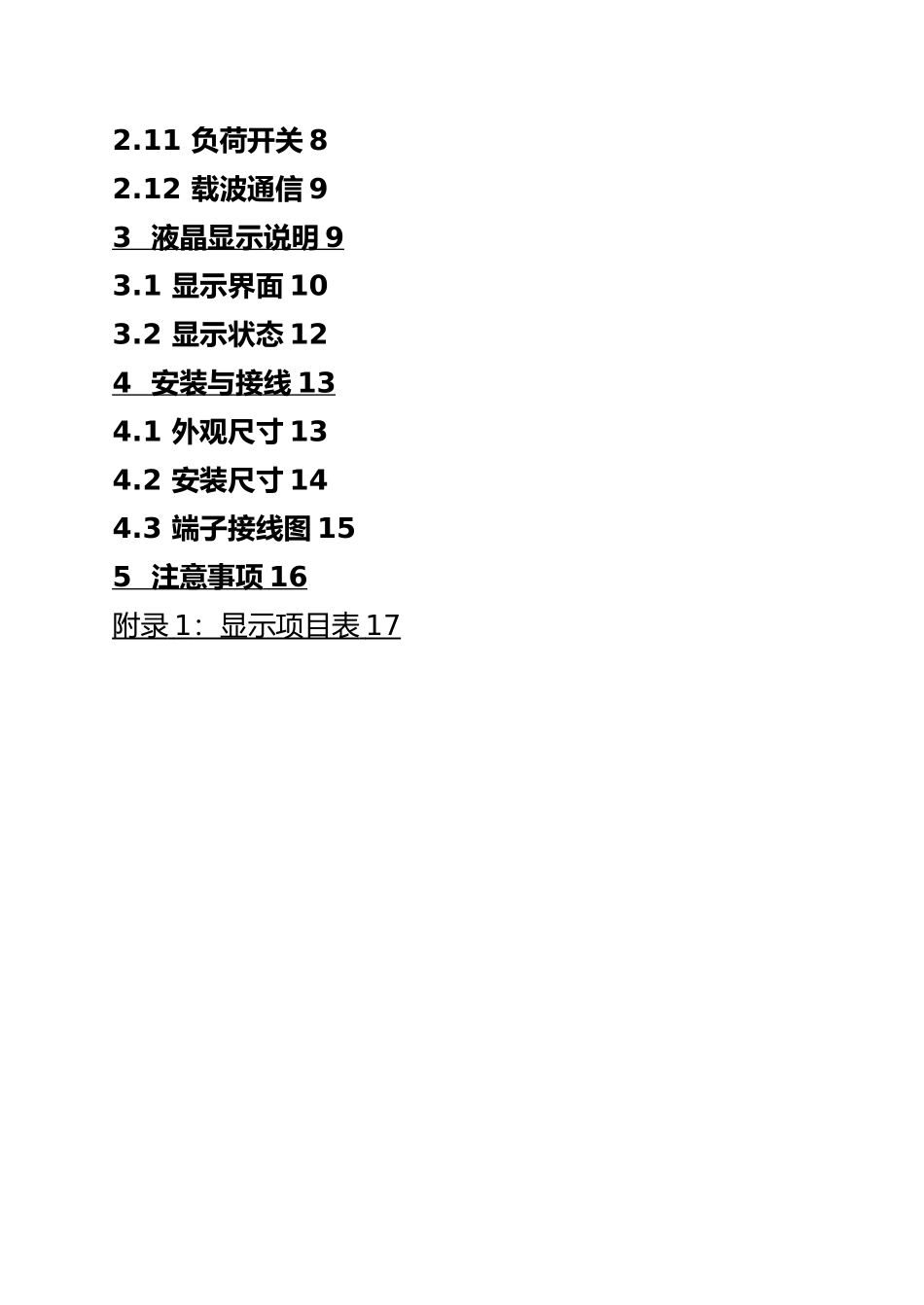

单相远程费控智能电能表使用说明书_第3页
3/24
DDZY719-A 单相远程费控智能电能表(载波)使用说明书(XY3-BZ-V01.03)粤制 00000346 号市科陆电子科技股份目 录1 综合介绍 1 1.1 概述 11.2 工作原理简述 21.3 技术参数 32 基本功能 4 2.1 电能计量 42.2 远程费控 42.3 测量与监测 52.4 事件记录 52.5 费率、时段 62.6 数据冻结 62.7 通讯 72.8 停电 72.9 LED 指示、脉冲信号输出 72.10 电表休眠 82.11 负荷开关 82.12 载波通信 93 液晶显示说明 9 3.1 显示界面 103.2 显示状态 124 安装与接线 13 4.1 外观尺寸 134.2 安装尺寸 144.3 端子接线图 155 注意事项 16 附录 1 :显示项目表 17 1 综合介绍1.1 概述DDZY719-A 单相远程费控智能电能表(载波)是市科陆电子科技股份研制生产的新一代智能型高科技电能计量产品。它以 MCU+计量芯片技术为基础,采纳当今最新集成电路技术,根据电能表有关国际(IEC)标准和我国电力标 准 DL/T614-2024 《 多 功 能 电 能 表 》 、 DL/T645-2024《多功能电能表通信协议》 、GB/T 17215.321-2024 《沟通电测量设备 特别要求-第 21 部分静止式有功电能表(1 级和 2 级)》、GB/T15284-2024《多费率电能表 特别要求》、Q/GDW 364-2024《单相智能电能表技术规》、Q/GDW 354-2024《智能电能表功能规》、Q/GDW 355-2024《单相智能电能表型式规》、Q/GDW 365-2024《智能电能表信息交换安全认证技术规》等设计制造。它集计量、费控、监控、报警、显示、冻结RS485 通讯、红外通讯、载波通讯功能于一身,实现单个居民用户的用电计量和用电信息采集存储。远程费控电能表,本地主要实现计量功能,没有本地计费功能,电能表只是一个计量器具和控制的执行机构;计费功能主要由远程的主站/售电系统完成,电能表接收远程售电系统下发的拉闸、允许合闸、ESAM 数据回抄指令,数据交互过程需通过严格的密码验证与安全认证, 遵行DL/T645-2024 与其备案文件。当用户欠费时由远程主站/售电系统发送拉闸命令,使用户断电,当用户充值后,远程主站/售电系统再发送允许合闸命令,允许用户合闸。1.2 工作原理简述本产品由计量芯片、高速数据处理器、实时时钟、数据接口等设备组成。在高速数据处理器的控制下,通过计量芯片准确获得电网运行各实时参数,并依据相应费率等要求对数据进行处理,其结果保存在数据存储器中,并随时向外部接口提供信息和进行数据交换,其原理框图如图 1...
