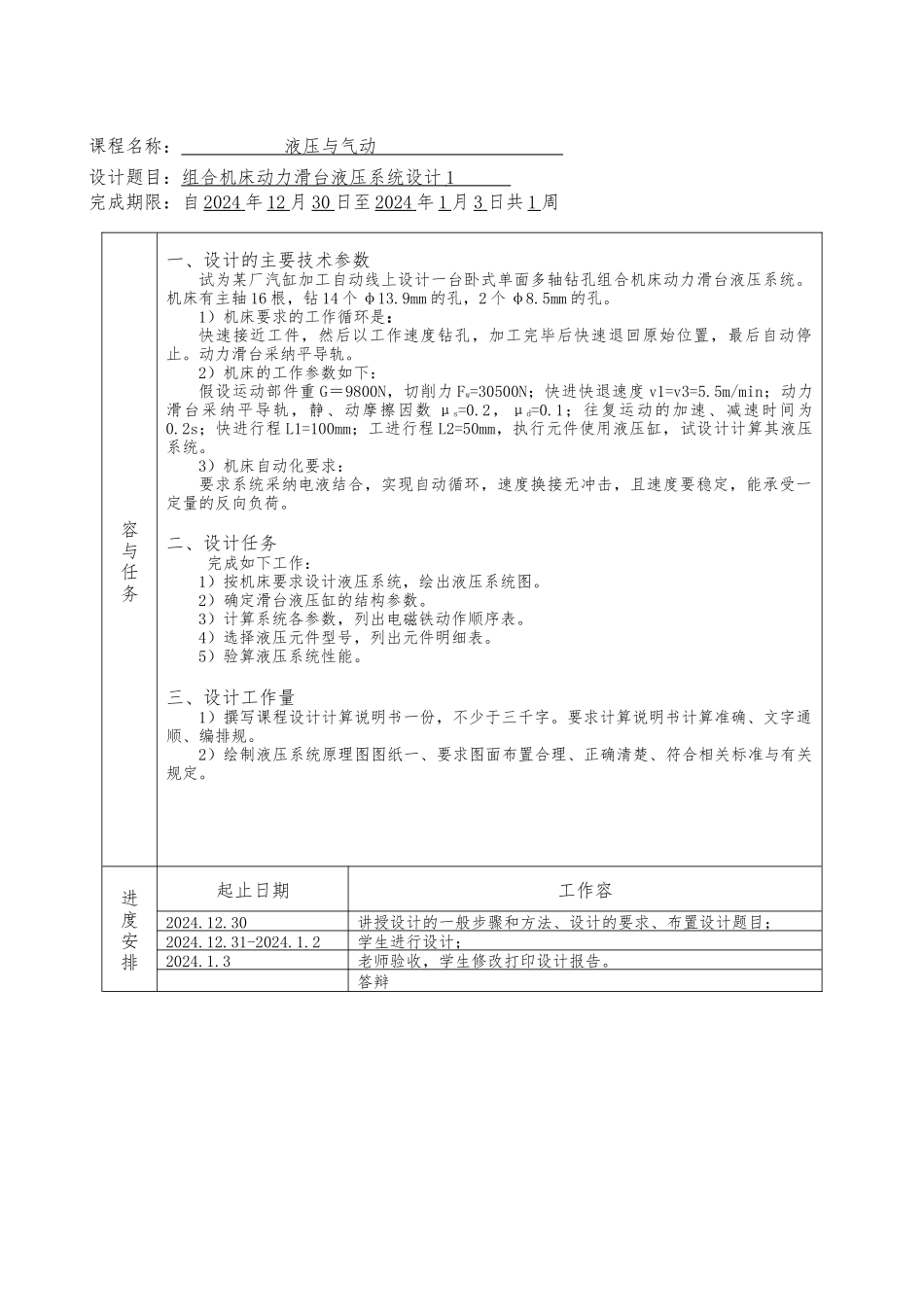

工业大学课 程 设 计资 料 袋机械工程学院 学院（系、部）2024~2024 学年第 1 学期 课程名称液压与气压传动指导老师罗中平职称教授学生炎斌专业班级 机工 1102 班 学号题 目组合机床动力滑台液压系统设计成 绩起止日期 2024 年 12 月 19 日～1014 年 1 月 02 日目 录 清 单序号材 料 名 称资料数量备 注1课程设计任务书2课程设计说明书3课程设计图纸456工业大学课程设计任务书2024—2024 学年第 1 学期 机械工程 学院（系、部）机电一体化专业 1102 班级课程名称： 液压与气动 设计题目：组合机床 动力滑台 液压系统 设计 1 完成期限：自 2024 年 12 月 30 日至 2024 年 1 月 3 日共 1 周容与任务一、设计的主要技术参数试为某厂汽缸加工自动线上设计一台卧式单面多轴钻孔组合机床动力滑台液压系统
机床有主轴 16 根，钻 14 个 φ13
9mm 的孔，2 个 φ8
5mm 的孔
1）机床要求的工作循环是：快速接近工件，然后以工作速度钻孔，加工完毕后快速退回原始位置，最后自动停止
动力滑台采纳平导轨
2）机床的工作参数如下：假设运动部件重 G＝9800N，切削力 Fw=30500N；快进快退速度 v1=v3=5
5m/min；动力滑台采纳平导轨，静、动摩擦因数 μs=0
2，μd=0
1；往复运动的加速、减速时间为0
2s；快进行程 L1=100mm；工进行程 L2=50mm，执行元件使用液压缸，试设计计算其液压系统
3）机床自动化要求：要求系统采纳电液结合，实现自动循环，速度换接无冲击，且速度要稳定，能承受一定量的反向负荷
二、设计任务完成如下工作：1）按机床要求设计液压系统，绘出液压系统图
2）确定滑台液压缸的结构参数
3）计算系统各参数，列出电磁铁动作顺序表
4）选择液压元件型号，列出元件明细表
