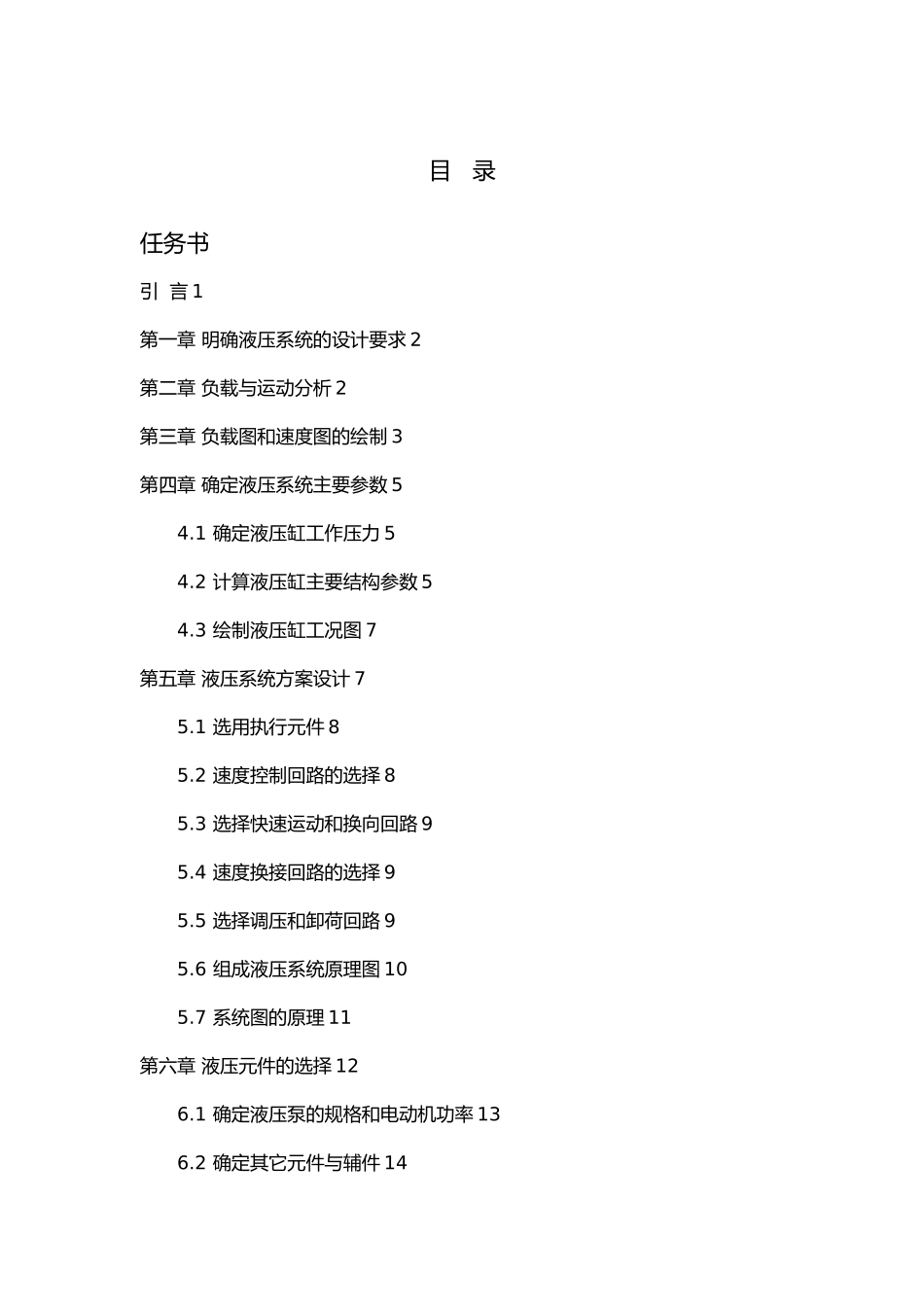

液压传动课程设计课题名称卧式单面多轴钻孔组合机床动力滑台的液压系统设计目 录任务书引 言 1第一章 明确液压系统的设计要求 2第二章 负载与运动分析 2第三章 负载图和速度图的绘制 3第四章 确定液压系统主要参数 54.1 确定液压缸工作压力 54.2 计算液压缸主要结构参数 54.3 绘制液压缸工况图 7第五章 液压系统方案设计 75.1 选用执行元件 85.2 速度控制回路的选择 85.3 选择快速运动和换向回路 95.4 速度换接回路的选择 95.5 选择调压和卸荷回路 95.6 组成液压系统原理图 105.7 系统图的原理 11第六章 液压元件的选择 126.1 确定液压泵的规格和电动机功率 136.2 确定其它元件与辅件 14第七章 液压系统性能验算 167.1 验算系统压力损失并确定压力阀的调整值 167.2 油液温升验算 18设计小结 20参考文献 21引 言液压系统已经在各个部门得到越来越广泛的应用，而且越先进的设备，其应用液压系统的部门就越多。液压传动是用液体作为来传递能量的，液压传动有以下优点：易于获得较大的力或力矩，功率重量比大，易于实现往复运动，易于实现较大围的无级变速，传递运动平稳，可实现快速而且无冲击，与机械传动相比易于布局和操纵，易于防止过载事故，自动润滑、元件寿命较长，易于实现标准化、系列化。液压传动的基本目的就是用液压介质来传递能量，而液压介质的能量是由其所具有的压力与力流量来表现的。而所有的基本回路的作用就是控制液压介质的压力和流量，因此液压基本回路的作用就是三个方面：控制压力、控制流量的大小、控制流动的方向。所以基本回路可以根据这三方面的作用而分成三大类：压力控制回路、流量控制回路、方向控制回路。第一章 明确液压系统的设计要求设计一台卧式单面多轴钻孔组合机床动力滑台的液压系统。已知参数：切削负载,机床工作部件总质量，快进、快退速度均为，工进速度围可无级调节。滑台最大行程其中工进行程，往复运动加、减速时间，滑台采纳平导轨，其摩擦系数，动摩擦系数。滑台要求完成“快进→工进→快退→停止”的工作循环。工作时要求运动平稳，且可随时停止运动。第二章 负载与运动分析负载分析中，暂不考虑回油腔的背压力，液压缸的密封装置产生的摩擦阻力在机械效率中加以考虑。因工作部件是卧式放置，重力的水平分力为零，这样需要考虑的力有：夹紧力，导轨摩擦力，惯性力。在对液压系统进行工况分析时，本设计实例只考虑组合机床动力滑台所受到的工作负载...
