反应釜毕业设计

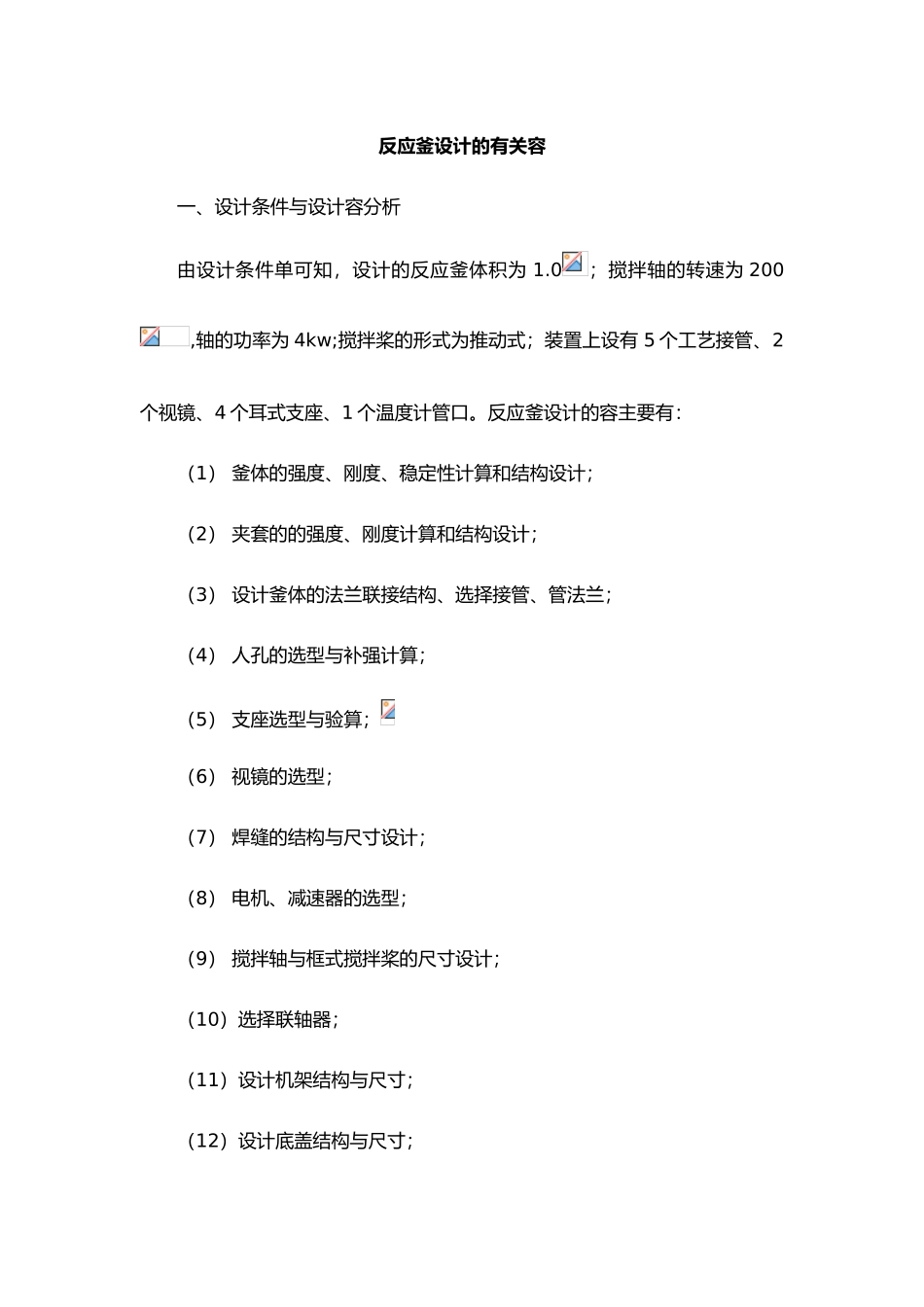

反应釜设计的有关容一、设计条件与设计容分析由设计条件单可知，设计的反应釜体积为 1.0；搅拌轴的转速为 200,轴的功率为 4kw;搅拌桨的形式为推动式；装置上设有 5 个工艺接管、2个视镜、4 个耳式支座、1 个温度计管口。反应釜设计的容主要有：（1） 釜体的强度、刚度、稳定性计算和结构设计；（2） 夹套的的强度、刚度计算和结构设计；（3） 设计釜体的法兰联接结构、选择接管、管法兰；（4） 人孔的选型与补强计算；（5） 支座选型与验算；（6） 视镜的选型；（7） 焊缝的结构与尺寸设计；（8） 电机、减速器的选型；（9） 搅拌轴与框式搅拌桨的尺寸设计；（10）选择联轴器；（11）设计机架结构与尺寸；（12）设计底盖结构与尺寸；（13）选择轴封形式；（14）绘总装配图与搅拌轴零件图等。第一章 反应釜釜体的设计1.1 釜体、的确定1.1.1 釜体的确定将釜体视为筒体，取 L/D=1.1由 V=(π/4)，L=1.1则，，圆整由314 页表 16-1 查得釜体的1.1.2釜体PN的确定由设计说明书知釜体的设计压力＝0.21.2 釜体筒体壁厚的设计1.2.1 设计参数的确定设计压力 p1：p1＝0.2MPa；液柱静压力 p1H=10^(-6)×1.0×10^3×10×1.1=0.011MPa 计算压力 p1c： p1c=p1+p1H=0.2+0.011=0.211MPa；设计温度 t1： <100℃；焊缝系数： ＝0.85许用应力：根据材料 Q235-B、设计温度<100℃，由参考文献知＝113；钢板负偏差：＝0.6（GB6654-96）；腐蚀裕量：＝3.0。1.2.2 筒体壁厚的设计由公式 得：+0.6+3.0=4.7mm圆整 刚度校核：碳素钢的考虑筒体的加工壁厚不小于 5mm，故筒体的壁厚取1.3 釜体封头的设计1.3.1 封头的选型釜体的下封头选标准椭球型，代号 EHA、标准/T4746—2024。1.3.2 设计参数的确定设计压力 p1：p1＝0.2MPa；液柱静压力 p1H=10^(-6)×1.0×10^3×10×1.1=0.011MPa 计算压力 p1c： p1c=p1+p1H=0.2+0.011=0.211MPa；设计温度 t1： <100℃；焊缝系数： ＝0.85许用应力：根据材料 Q235-B、设计温度<100℃，由参考文献知＝113；钢板负偏差：＝0.6（GB6654-96）；腐蚀裕量：＝3.0。1.3.3 封头的壁厚的设计 由公式得 = 4.7圆整得1.3.4 封头的直边尺寸、体积与重量的确定根据，由参考文献附表 4-2 知：直边高度 h2： 25容 积 V： 0.1505曲边高度 h1： 250表面积 A： 1.1625 质 量 m: 53.78kg1.4 筒体长度1 的设计1.4.1 筒体长度 H 的设计筒体高度 H1=（V-V 封)/V1m=(1-0.1505)/0.785=1.08...
