变速箱换挡叉的加工工艺与夹具设计说明

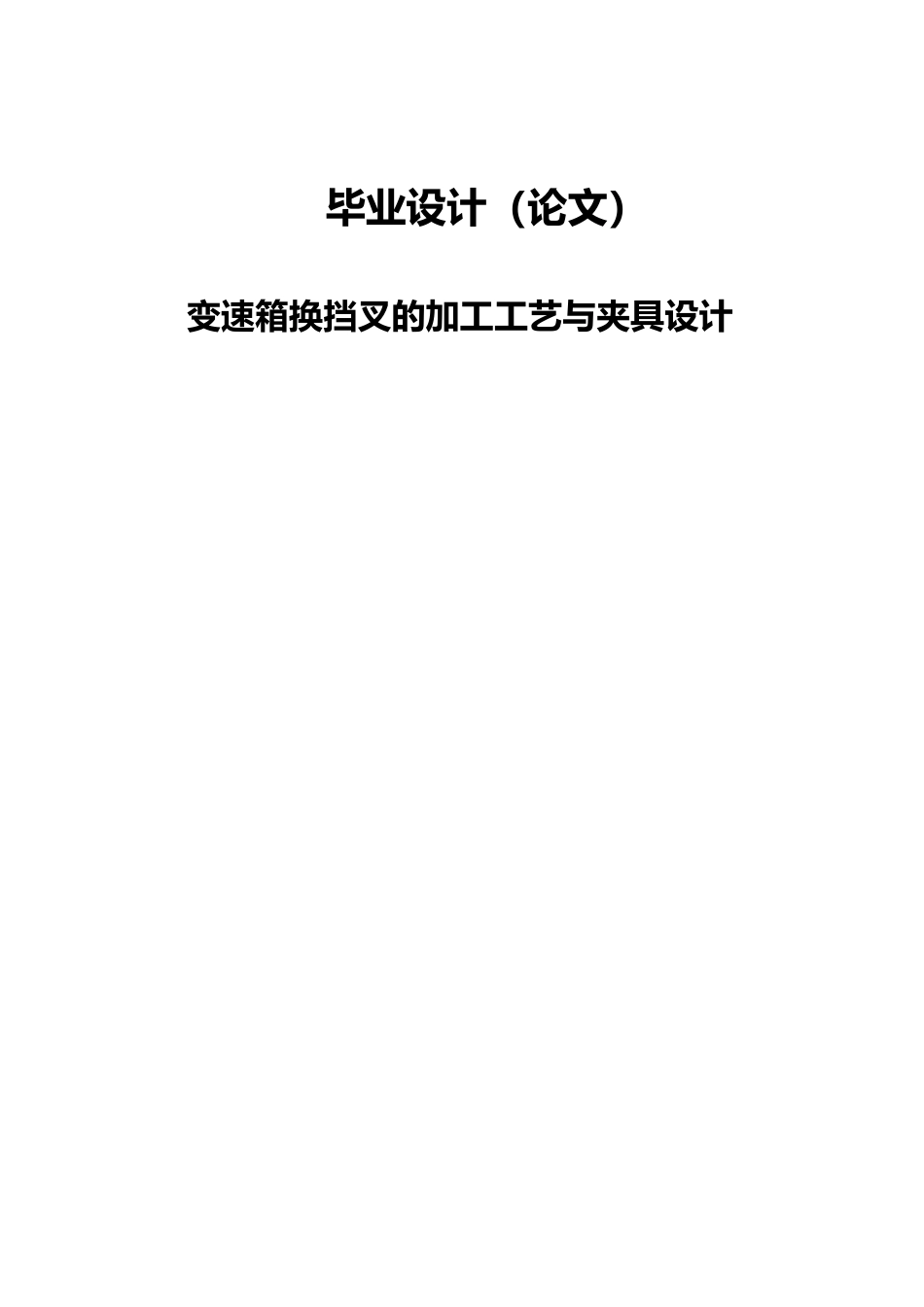

毕业设计（论文）变速箱换挡叉的加工工艺与夹具设计摘 要本次设计容涉与了机械制造工艺与机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。拨叉的加工工艺规程与其铣叉口面与钻孔的夹具设计是包括零件加工的工艺设计、工序设计以与专用夹具的设计三部分。铣叉口面以孔与其端面作为来定位基准，以工件的另外一个端面作为辅助基准，实现工件的完全定位，夹紧则是通过调节螺母来实现；钻孔以其端面作为定位基准，夹紧则是由快换垫圈、螺母、心轴等组成。关键词：夹紧 定位 基准AbstractThe design of the content relates to the machinery manufacturing technology and machine tool fixture design, metal cutting machine tool, tolerance and measuring and other aspects of knowledge.Fork processing procedures and milling fork and drill hole of fixture design is including machining process design, process design and fixture design in three parts. Milling fork with diameterhole and end as to the locating datum to the workpiece, another end as auxiliary reference, realize the workpiece positioning, clamping is realized through adjusting nut; drillhole and its face as a positioning reference, to achieve workpiece positioning, clamping is fast changing washer, nut, the mandrel.Key words: clamping positioning datum目录摘要 iAbstractii1 绪论 11.1 课题的现状分析：11.2 课题的讨论目的与意义：22 零件的分析 42.1 零件的作用 42.2 零件的工艺分析 42.2.1 零件的功用、结构与特点 42.2.2 该零件需要加工的表面大致分为 52.2.3 尺寸和粗糙度的要求 52.2.4 位置公差要求 63 工艺规程设计 73.1 确定毛坯的制造形式 73.2 基面的选择 73.3 制定工艺路线 83.4 机械加工余量、工序尺寸与公差的确定 93.4.1 圆柱表面工序尺寸 93.4.2 平面工序尺寸 93.4.3 确定切削用量与时间定额：104 夹具设计 214.1 问题的提出 214.2 夹具设计 215 总结 23致 24参考文献 251 绪论1.1 课题的现状分析：汽车变速器，是一套用于来协调发动机的转速和车轮的实际行驶速度的变速装置，用于发挥发动机的最佳性能，为满足现代人们对汽车适应节能、安...
