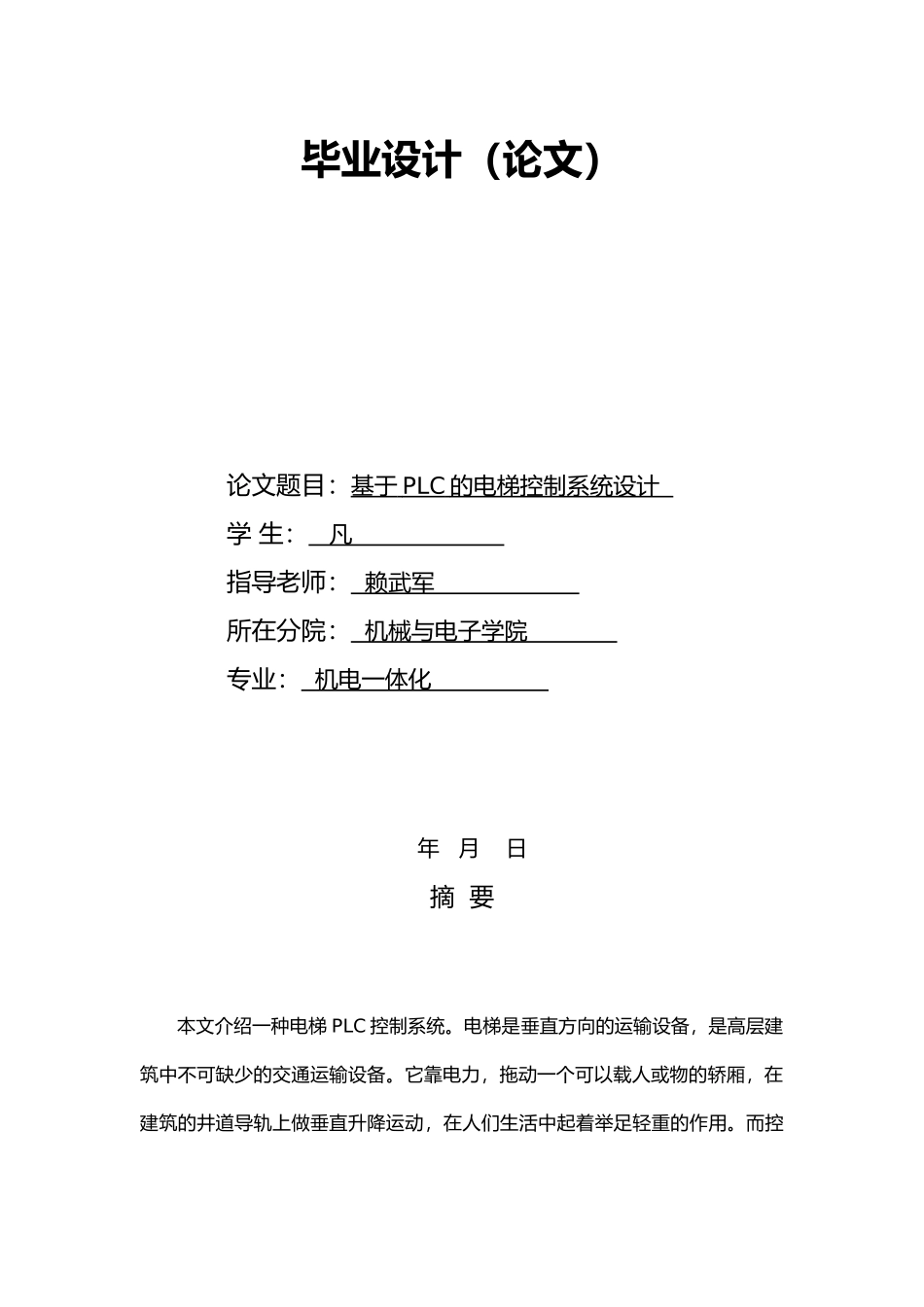

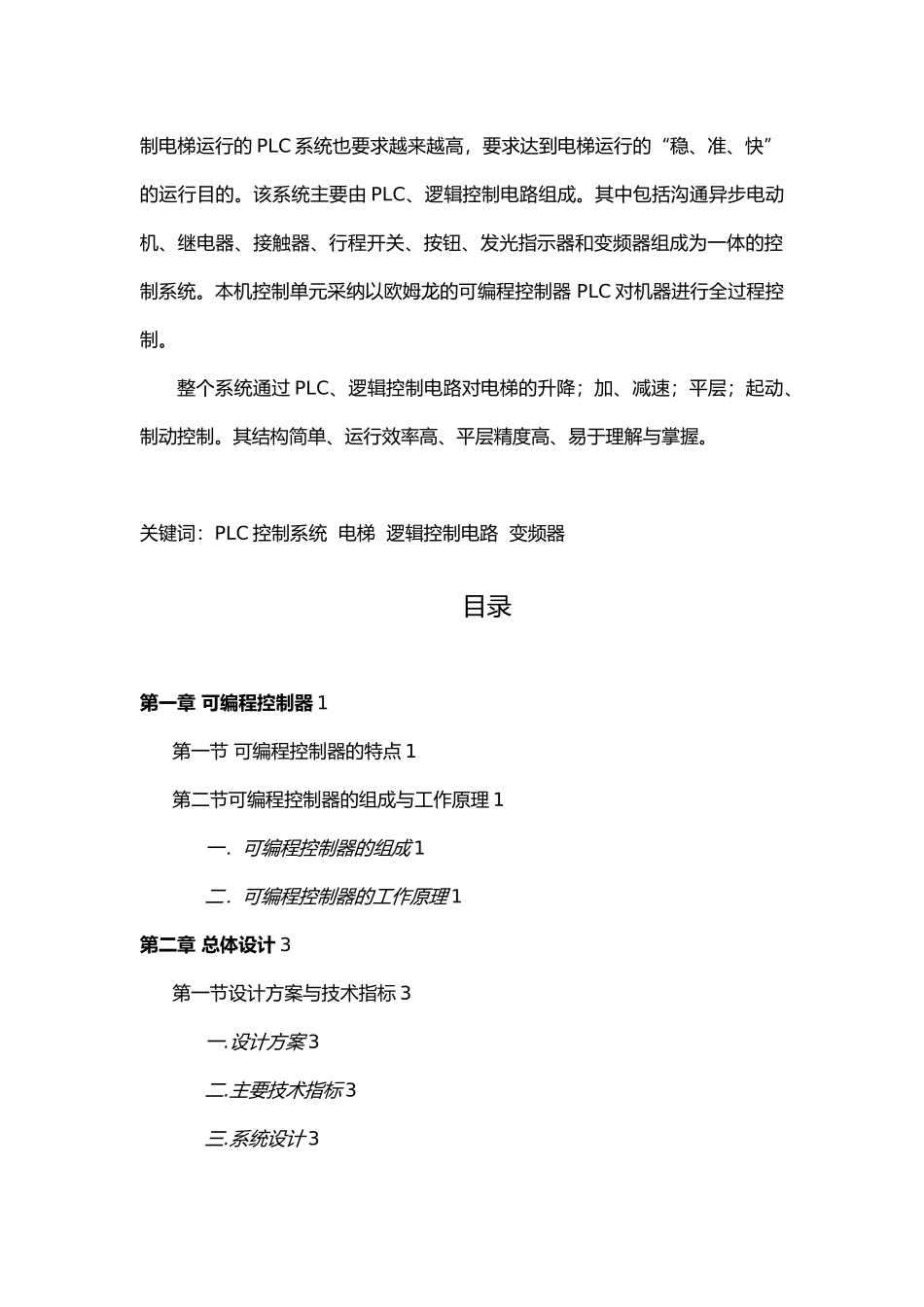

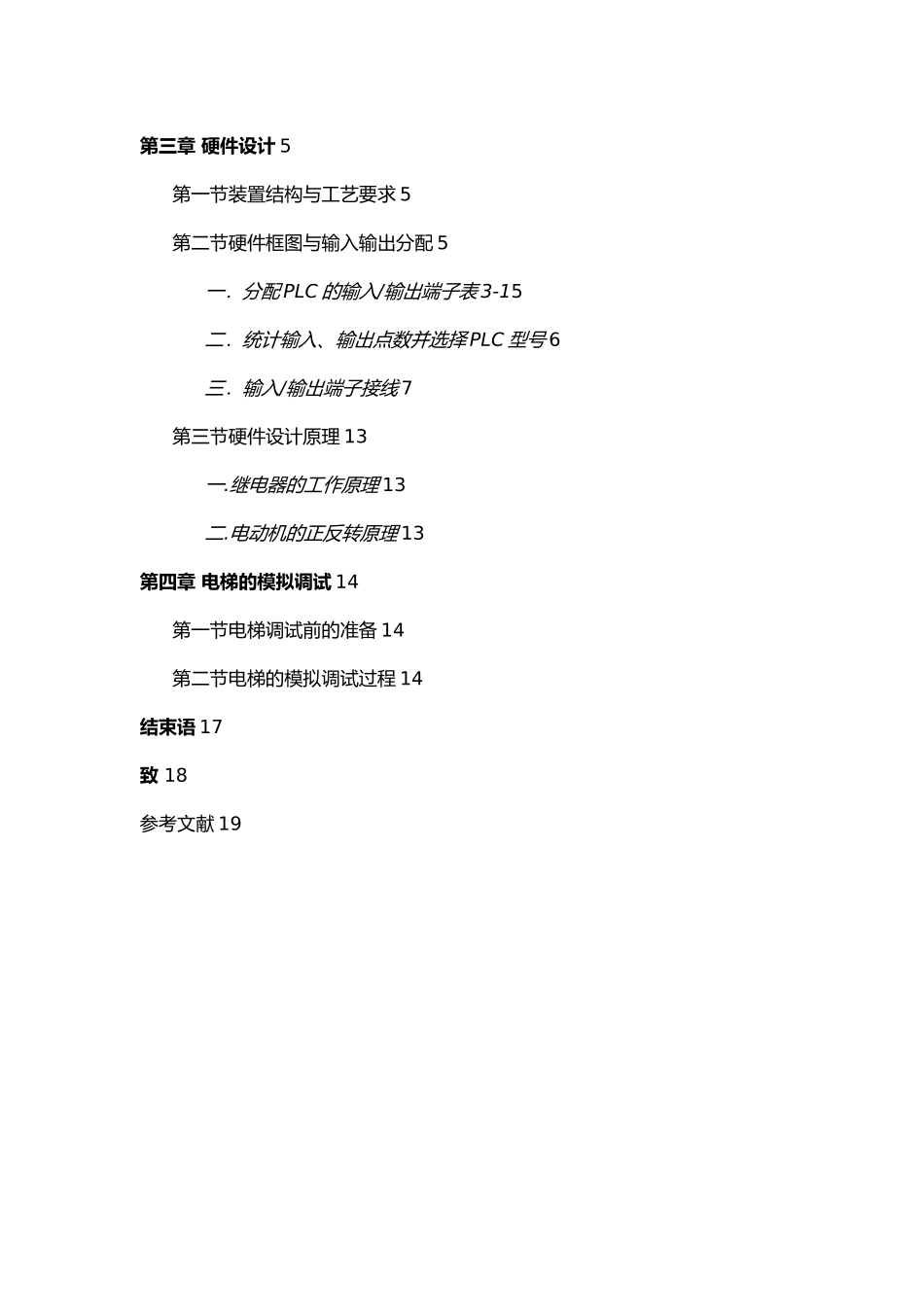

毕业设计（论文）论文题目：基于 PLC 的电梯控制系统设计 学 生： 凡 指导老师： 赖武军 所在分院： 机械与电子学院 专业： 机电一体化 年 月 日摘 要本文介绍一种电梯 PLC 控制系统。电梯是垂直方向的运输设备，是高层建筑中不可缺少的交通运输设备。它靠电力，拖动一个可以载人或物的轿厢，在建筑的井道导轨上做垂直升降运动，在人们生活中起着举足轻重的作用。而控制电梯运行的 PLC 系统也要求越来越高，要求达到电梯运行的“稳、准、快”的运行目的。该系统主要由 PLC、逻辑控制电路组成。其中包括沟通异步电动机、继电器、接触器、行程开关、按钮、发光指示器和变频器组成为一体的控制系统。本机控制单元采纳以欧姆龙的可编程控制器 PLC 对机器进行全过程控制。整个系统通过 PLC、逻辑控制电路对电梯的升降；加、减速；平层；起动、制动控制。其结构简单、运行效率高、平层精度高、易于理解与掌握。关键词：PLC 控制系统 电梯 逻辑控制电路 变频器目录第一章 可编程控制器 1第一节 可编程控制器的特点 1第二节可编程控制器的组成与工作原理 1一．可编程控制器的组成 1二．可编程控制器的工作原理 1第二章 总体设计 3第一节设计方案与技术指标 3一.设计方案 3二.主要技术指标 3三.系统设计 3第三章 硬件设计 5第一节装置结构与工艺要求 5第二节硬件框图与输入输出分配 5一．分配 PLC 的输入/输出端子表 3-15二．统计输入、输出点数并选择 PLC 型号 6三．输入/输出端子接线 7第三节硬件设计原理 13一.继电器的工作原理 13二.电动机的正反转原理 13第四章 电梯的模拟调试 14第一节电梯调试前的准备 14第二节电梯的模拟调试过程 14结束语 17致 18参考文献 19第一章 可编程控制器第一节 可编程控制器的特点（1）.抗干扰能力强，可靠性高。（2）.控制系统结构简单、通用性强、应用灵活。（3）.编程方便，易于使用。（4）.功能完善，扩展能力强。（5）.PLC 控制系统设计、安装、调试方便。（6）．维修方便，维修工作量小。（7）．体积小、重量轻、是“机电一体化”特有的产品。第二节 可编程控制器的组成与工作原理一．可编程控制器的组成可编程控制器主要由中央处理单元（CPU）、存储器（RAM、ROM）输入输出单元（I/O）、电源和编程器等几部分组成，其结构框图如图 1-1 所示。 图 1-1 PLC 的结构框图二．可编程控制器的工作原理PLC 才用循环扫描的工作方式，其扫描过程如...
