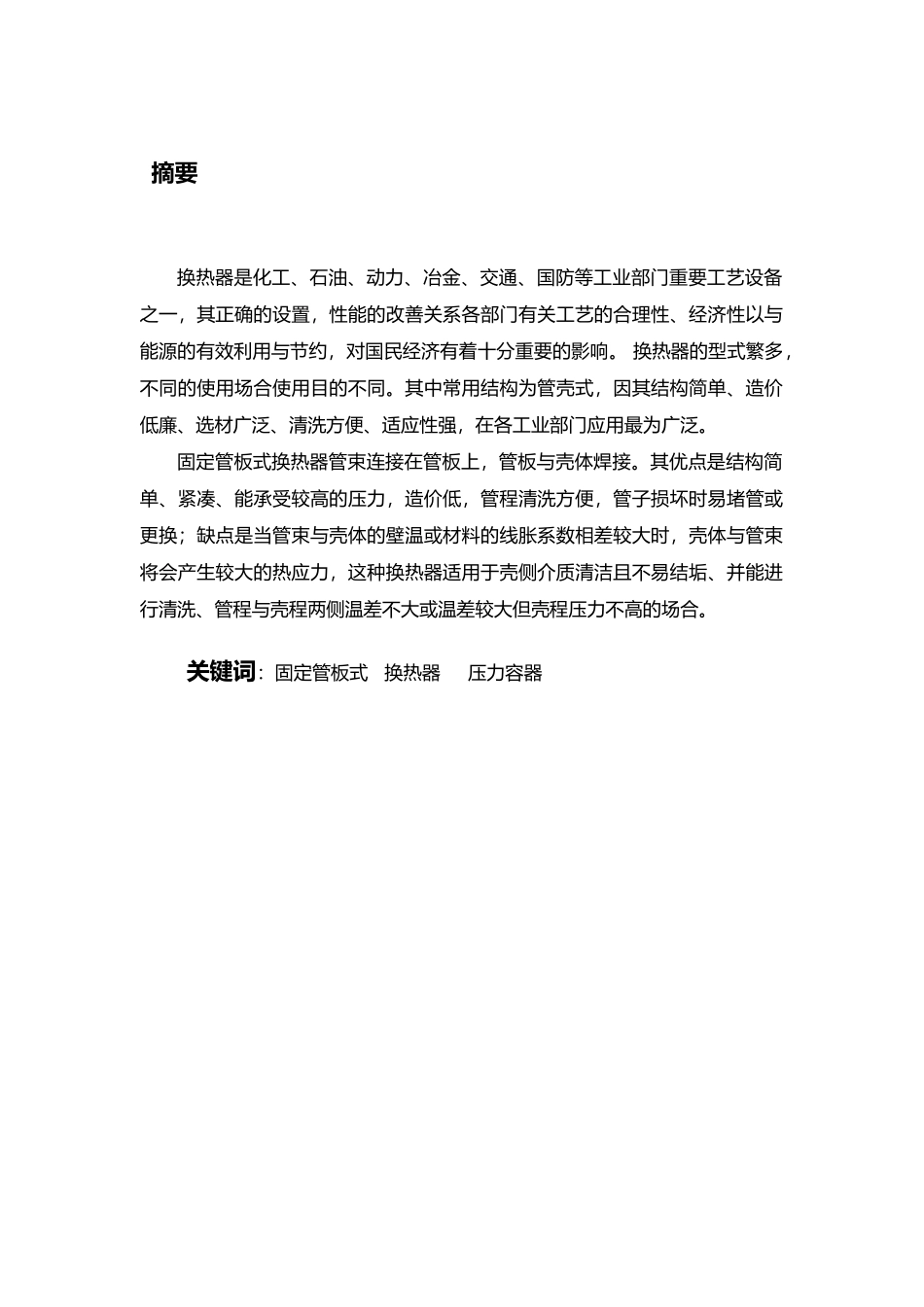

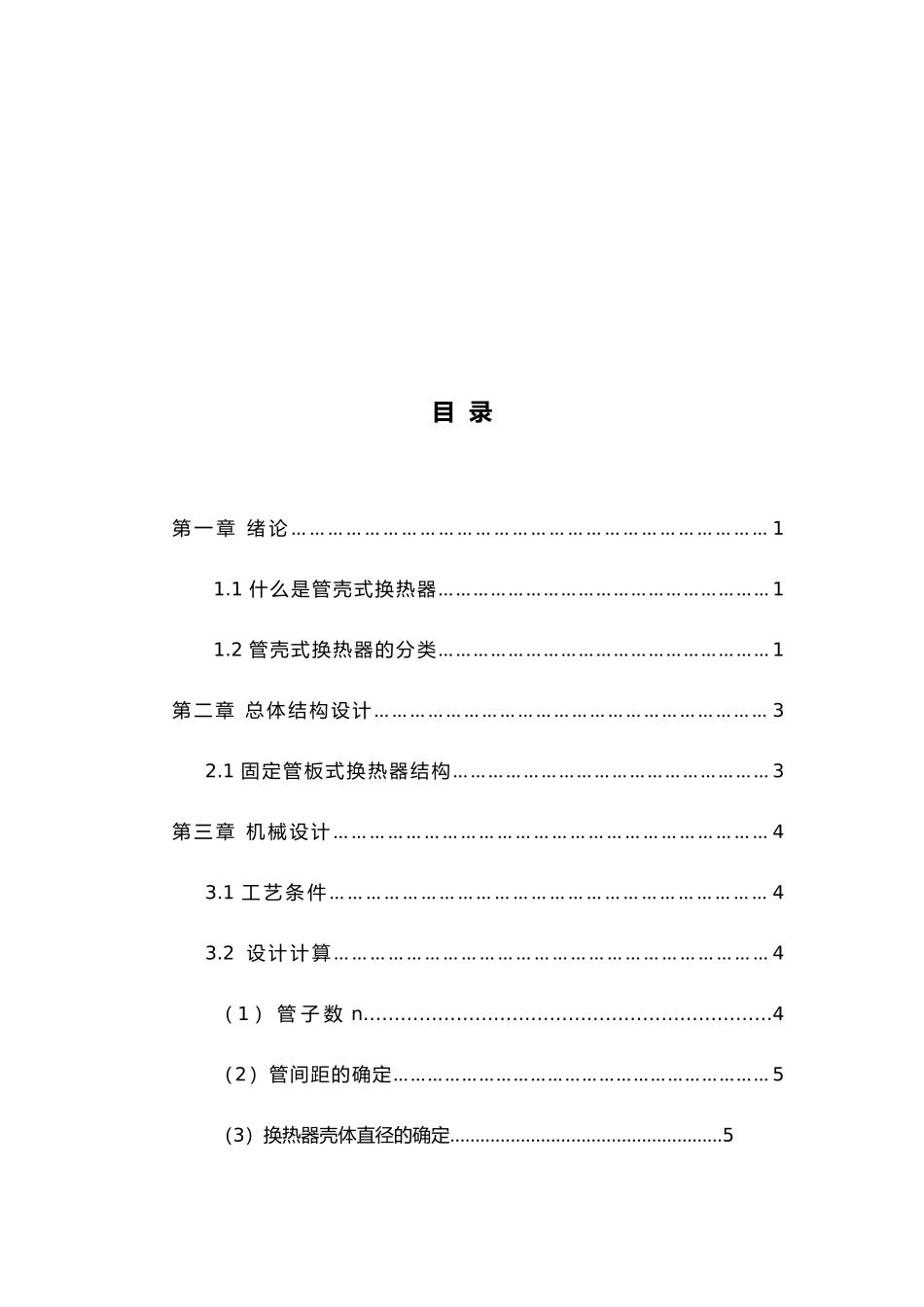

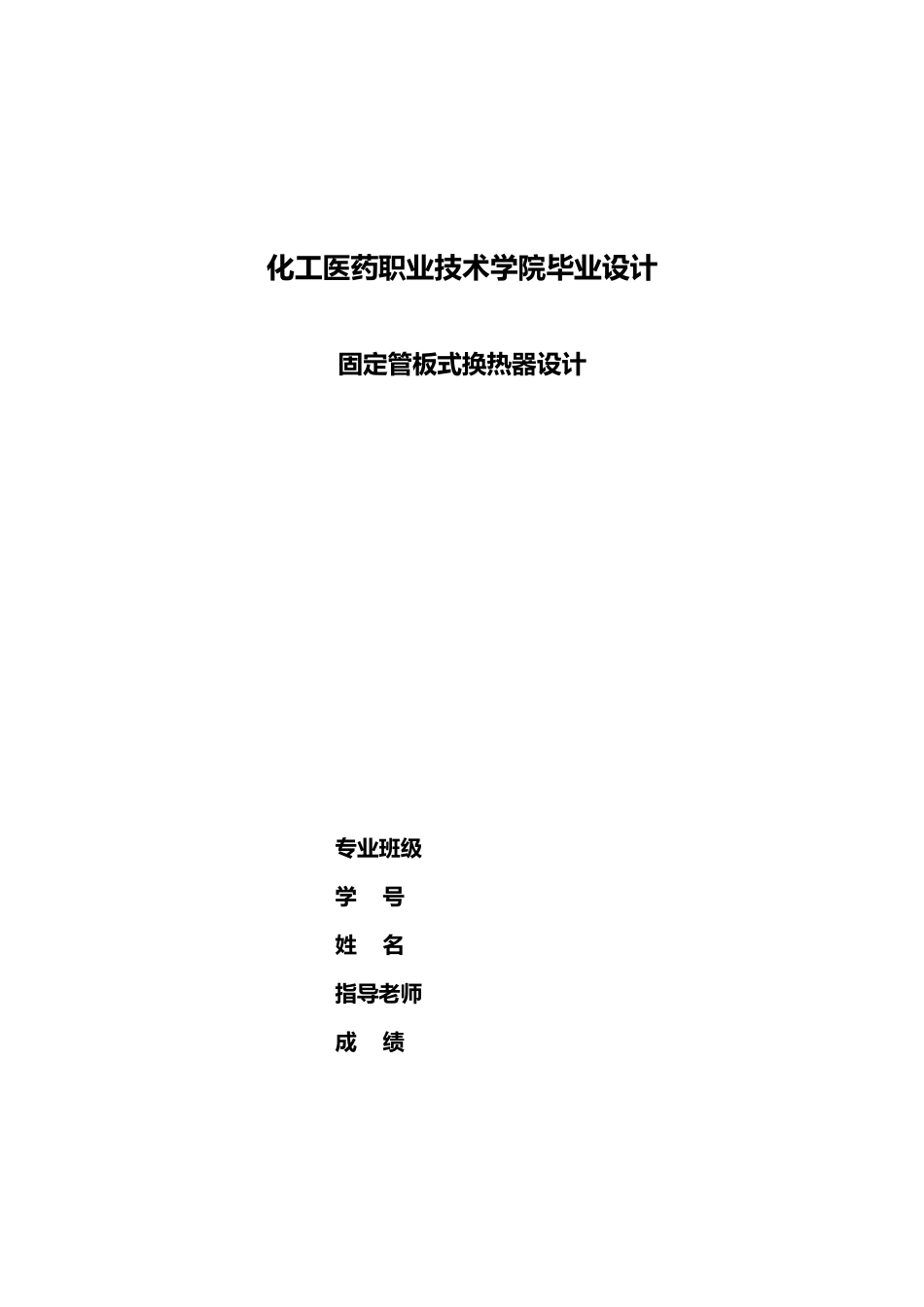

化工医药职业技术学院毕业设计固定管板式换热器设计专业班级学 号姓 名指导老师成 绩摘要换热器是化工、石油、动力、冶金、交通、国防等工业部门重要工艺设备之一，其正确的设置，性能的改善关系各部门有关工艺的合理性、经济性以与能源的有效利用与节约，对国民经济有着十分重要的影响。 换热器的型式繁多，不同的使用场合使用目的不同。其中常用结构为管壳式，因其结构简单、造价低廉、选材广泛、清洗方便、适应性强，在各工业部门应用最为广泛。固定管板式换热器管束连接在管板上，管板与壳体焊接。其优点是结构简单、紧凑、能承受较高的压力，造价低，管程清洗方便，管子损坏时易堵管或更换；缺点是当管束与壳体的壁温或材料的线胀系数相差较大时，壳体与管束将会产生较大的热应力，这种换热器适用于壳侧介质清洁且不易结垢、并能进行清洗、管程与壳程两侧温差不大或温差较大但壳程压力不高的场合。关键词：固定管板式 换热器 压力容器 目 录第 一 章 绪 论 … … … … … … … … … … … … … … … … … … … … … … … … … … 1 1.1 什么是管壳式换热器………………………………………………… 1 1.2 管壳式换热器的分类………………………………………………… 1第 二 章 总 体 结 构 设 计 … … … … … … … … … … … … … … … … … … … … … … 32.1 固定管板式换热器结构……………………………………………… 3第 三 章 机 械 设 计 … … … … … … … … … … … … … … … … … … … … … … … … 43.1 工 艺 条 件 … … … … … … … … … … … … … … … … … … … … … … … … 43.2 设 计 计 算 … … … … … … … … … … … … … … … … … … … … … … … … 4（ 1 ） 管 子 数 n…………………………………………………………4（2）管间距的确定………………………………………………………… 5（3）换热器壳体直径的确定………………………………………………5(4)换热器壳体壁厚的计算………………………………………………6（5）换热器封头的选择…………………………………………………6（ 6 ） 容 器 法 兰 的 选 用 … … … … … … … … … … …...
