地下室人防工程施工设计方案

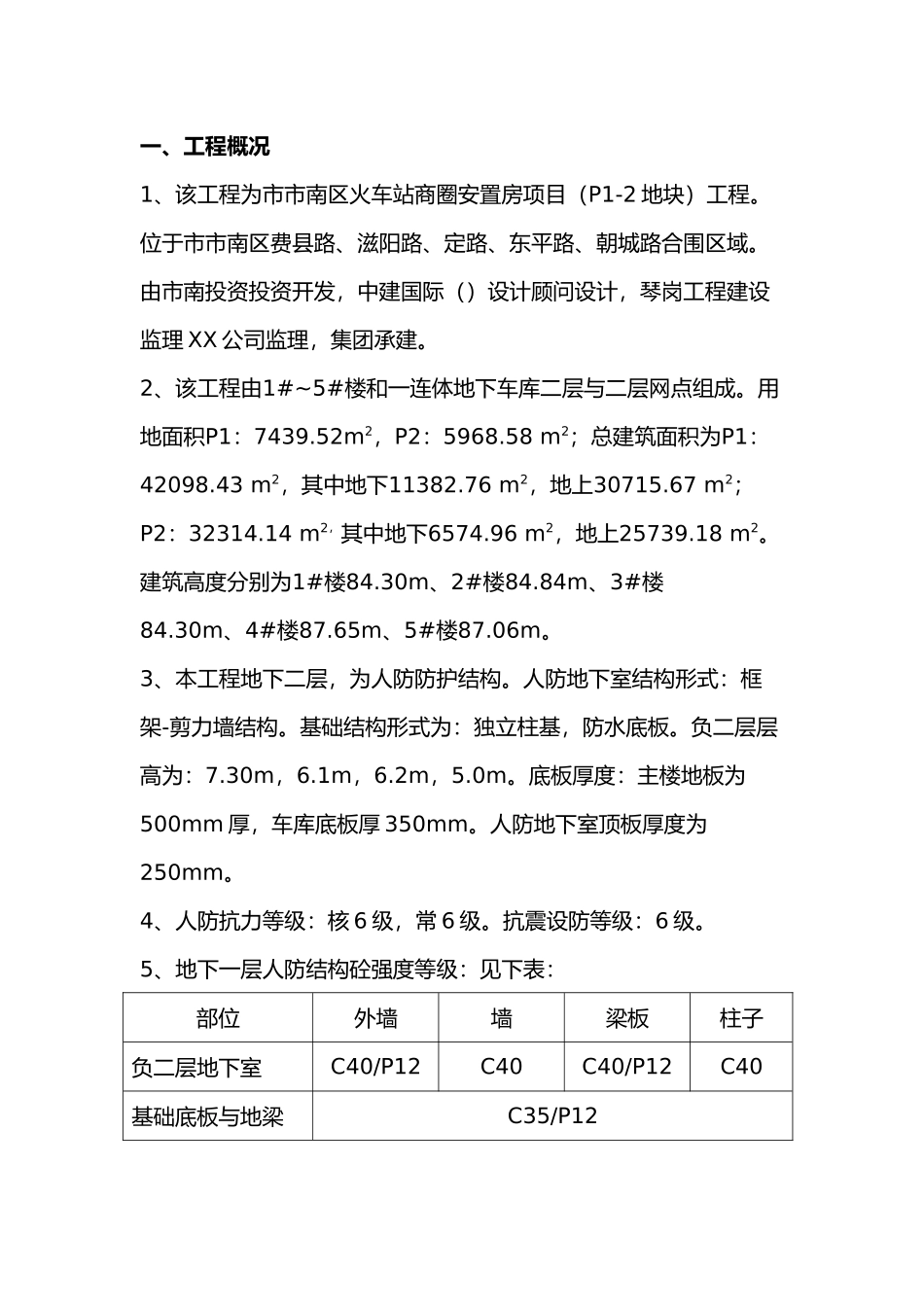

地下室人防工程施工设计方案_第1页
1/41

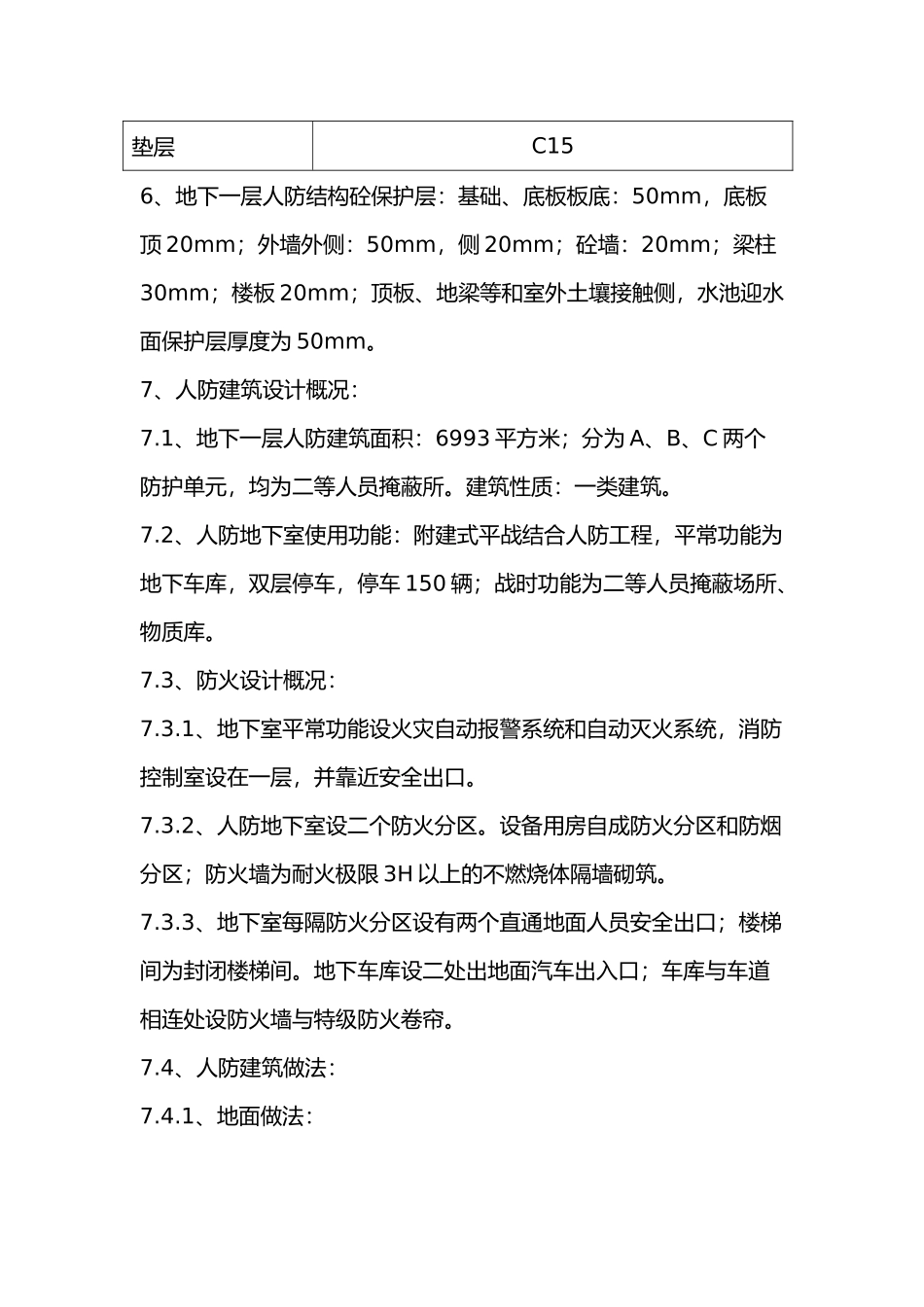

地下室人防工程施工设计方案_第2页
2/41
地下室人防工程施工设计方案_第3页
3/41
一、工程概况 1、该工程为市市南区火车站商圈安置房项目(P1-2 地块)工程。位于市市南区费县路、滋阳路、定路、东平路、朝城路合围区域。由市南投资投资开发,中建国际()设计顾问设计,琴岗工程建设监理 XX 公司监理,集团承建。2、该工程由1#~5#楼和一连体地下车库二层与二层网点组成。用地面积P1:7439.52m2,P2:5968.58 m2;总建筑面积为P1:42098.43 m2,其中地下11382.76 m2,地上30715.67 m2;P2:32314.14 m2,其中地下6574.96 m2,地上25739.18 m2。建筑高度分别为1#楼84.30m、2#楼84.84m、3#楼84.30m、4#楼87.65m、5#楼87.06m。3、本工程地下二层,为人防防护结构。人防地下室结构形式:框架-剪力墙结构。基础结构形式为:独立柱基,防水底板。负二层层高为:7.30m,6.1m,6.2m,5.0m。底板厚度:主楼地板为500mm 厚,车库底板厚 350mm。人防地下室顶板厚度为250mm。4、人防抗力等级:核 6 级,常 6 级。抗震设防等级:6 级。5、地下一层人防结构砼强度等级:见下表:部位外墙墙梁板柱子负二层地下室C40/P12C40C40/P12C40基础底板与地梁C35/P12垫层C156、地下一层人防结构砼保护层:基础、底板板底:50mm,底板顶 20mm;外墙外侧:50mm,侧 20mm;砼墙:20mm;梁柱30mm;楼板 20mm;顶板、地梁等和室外土壤接触侧,水池迎水面保护层厚度为 50mm。7、人防建筑设计概况:7.1、地下一层人防建筑面积:6993 平方米;分为 A、B、C 两个防护单元,均为二等人员掩蔽所。建筑性质:一类建筑。7.2、人防地下室使用功能:附建式平战结合人防工程,平常功能为地下车库,双层停车,停车 150 辆;战时功能为二等人员掩蔽场所、物质库。7.3、防火设计概况:7.3.1、地下室平常功能设火灾自动报警系统和自动灭火系统,消防控制室设在一层,并靠近安全出口。7.3.2、人防地下室设二个防火分区。设备用房自成防火分区和防烟分区;防火墙为耐火极限 3H 以上的不燃烧体隔墙砌筑。7.3.3、地下室每隔防火分区设有两个直通地面人员安全出口;楼梯间为封闭楼梯间。地下车库设二处出地面汽车出入口;车库与车道相连处设防火墙与特级防火卷帘。7.4、人防建筑做法:7.4.1、地面做法:7.4.1.1、车库地面:(有回填土)50 厚 C25 细石砼随打随抹(面层配制 φ4200 双向钢筋防裂网)。素水泥浆结合层一道60 厚 C15 砼垫层。150 厚小毛石灌 M5 砂浆素土夯实,压实系数大于等于 0.9.7.4.1.2、设备用房地面(有回填土):水泥...
