地下菜窖工程施工设计方案

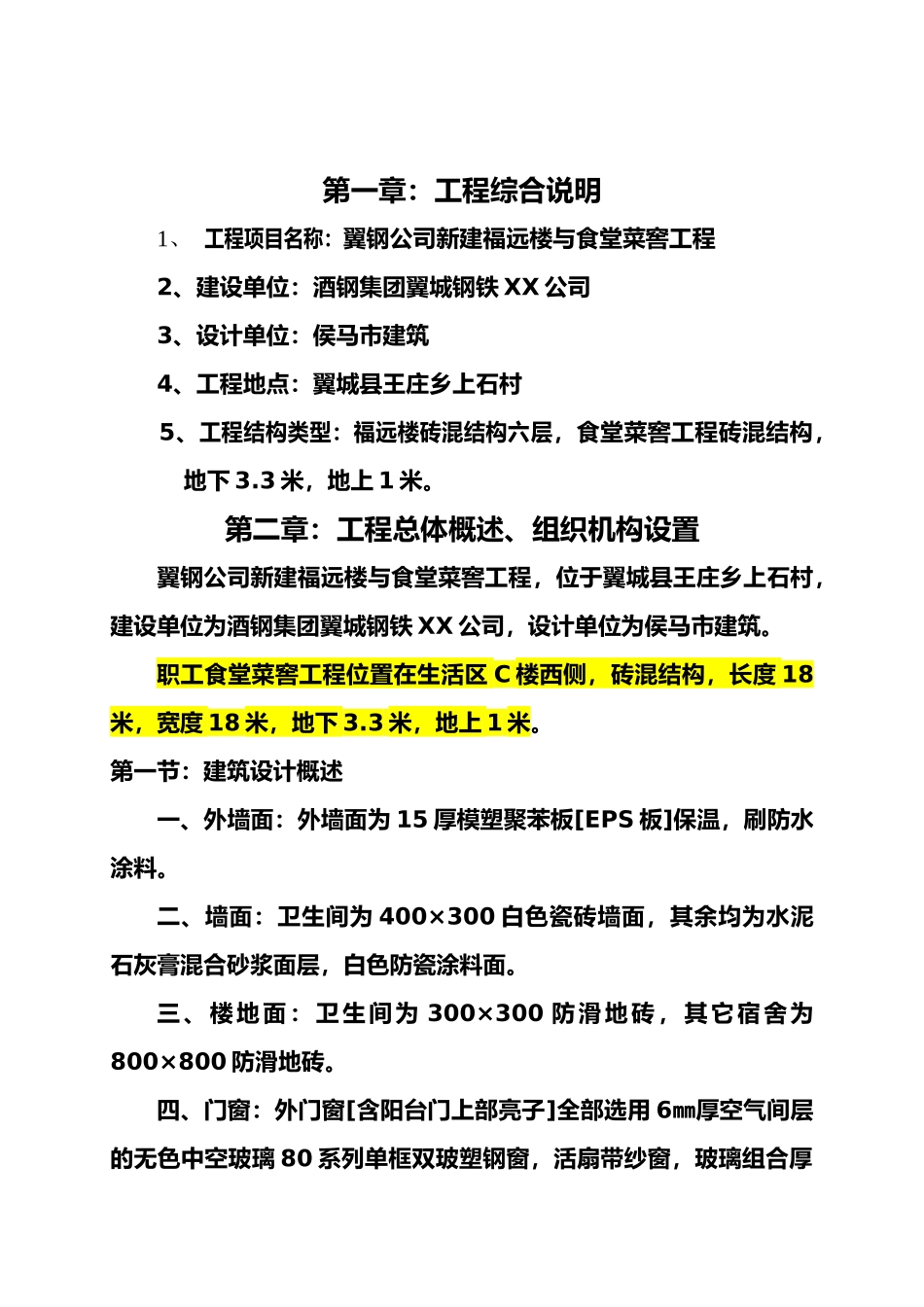

第一章：工程综合说明1、 工程项目名称：翼钢公司新建福远楼与食堂菜窖工程2、建设单位：酒钢集团翼城钢铁 XX 公司3、设计单位：侯马市建筑4、工程地点：翼城县王庄乡上石村5、工程结构类型：福远楼砖混结构六层，食堂菜窖工程砖混结构，地下 3.3 米，地上 1 米。第二章：工程总体概述、组织机构设置翼钢公司新建福远楼与食堂菜窖工程，位于翼城县王庄乡上石村，建设单位为酒钢集团翼城钢铁 XX 公司，设计单位为侯马市建筑。职工食堂菜窖工程位置在生活区 C 楼西侧，砖混结构，长度 18米，宽度 18 米，地下 3.3 米，地上 1 米。第一节：建筑设计概述一、外墙面：外墙面为 15 厚模塑聚苯板[EPS 板]保温，刷防水涂料。二、墙面：卫生间为 400×300 白色瓷砖墙面，其余均为水泥石灰膏混合砂浆面层，白色防瓷涂料面。三、楼地面：卫生间为 300×300 防滑地砖，其它宿舍为800×800 防滑地砖。 四、门窗：外门窗[含阳台门上部亮子]全部选用 6㎜厚空气间层的无色中空玻璃 80 系列单框双玻塑钢窗，活扇带纱窗，玻璃组合厚度为 18㎜[6＋6＋6]，门为平开木夹板门。五、屋面：1：8 水泥膨胀珍珠岩找 2%坡，45 厚模塑聚苯板[EPS 板]保温层，1：3 水泥砂浆找平层，1.5㎜厚合成高分子防水卷材，浅色涂料。 第二节：结构设计概述地基处理采纳换土垫层法进行处理，处理深度为基础下 3.0 米，处理宽度为超出基础外边缘 2.0 米，换土深度为 1.5m 素土和1.5m 的 3：7 灰土。基础采纳钢筋砼条形基础，基础、卫生间与露天环境的砼均采纳 C30 砼，基础下做 100 厚 C10 素砼，其它砼构件强度为 C20。砌体：±0.000 以上砌体均采纳 Mu10[KPI]型烧结多孔砖，±0.000 以下砌体均采纳 Mu10 烧结粘土砖。砂浆：±0.000 以下采纳 M10 水泥砂浆，±0.000 以上至四层采纳 M10混合砂浆，四层以上砌体采纳 M7.5 混合砂浆第三节：节能设计概述建筑物四周均实行保温措施：屋面采纳 45㎜厚模塑聚苯板[EPS板]保温，外墙采纳 15㎜模塑聚苯板保温。外墙门窗[含阳台门上部亮子]采纳单框双玻塑钢窗，均达到节能设计规要求。第四节：安装设计概述一、给排水：给水采纳 PPR-S5 系列冷水管，热熔连接，消火栓给水管采纳外壁热锓镀锌钢管，排水管采纳 PVC-U 新型复合[低噪音]排水管，承插粘接，特种胶封口。二、采暖：采暖管道均为热镀锌钢管 DN<32 的管道螺纹连接，DN>32 的管道采纳焊接，散热器选用辐射对流散热器...
