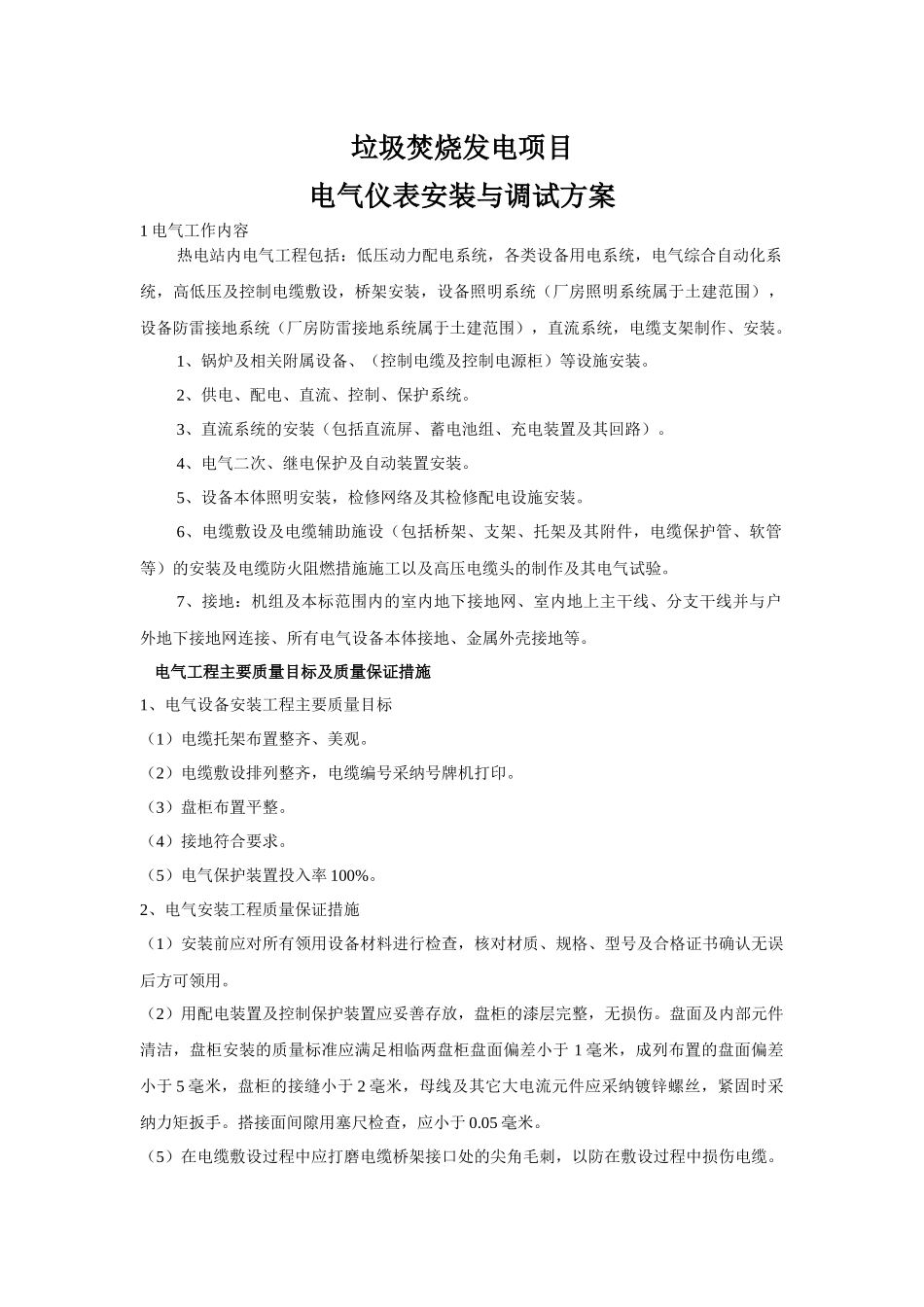

垃圾焚烧发电项目电气仪表安装与调试方案1 电气工作内容热电站内电气工程包括：低压动力配电系统，各类设备用电系统，电气综合自动化系统，高低压及控制电缆敷设，桥架安装，设备照明系统（厂房照明系统属于土建范围），设备防雷接地系统（厂房防雷接地系统属于土建范围），直流系统，电缆支架制作、安装
1、锅炉及相关附属设备、（控制电缆及控制电源柜）等设施安装
2、供电、配电、直流、控制、保护系统
3、直流系统的安装（包括直流屏、蓄电池组、充电装置及其回路）
4、电气二次、继电保护及自动装置安装
5、设备本体照明安装，检修网络及其检修配电设施安装
6、电缆敷设及电缆辅助施设（包括桥架、支架、托架及其附件，电缆保护管、软管等）的安装及电缆防火阻燃措施施工以及高压电缆头的制作及其电气试验
7、接地：机组及本标范围内的室内地下接地网、室内地上主干线、分支干线并与户外地下接地网连接、所有电气设备本体接地、金属外壳接地等
电气工程主要质量目标及质量保证措施1、电气设备安装工程主要质量目标（1）电缆托架布置整齐、美观
（2）电缆敷设排列整齐，电缆编号采纳号牌机打印
（3）盘柜布置平整
（4）接地符合要求
（5）电气保护装置投入率 100%
2、电气安装工程质量保证措施（1）安装前应对所有领用设备材料进行检查，核对材质、规格、型号及合格证书确认无误后方可领用
（2）用配电装置及控制保护装置应妥善存放，盘柜的漆层完整，无损伤
盘面及内部元件清洁，盘柜安装的质量标准应满足相临两盘柜盘面偏差小于 1 毫米，成列布置的盘面偏差小于 5 毫米，盘柜的接缝小于 2 毫米，母线及其它大电流元件应采纳镀锌螺丝，紧固时采纳力矩扳手
搭接面间隙用塞尺检查，应小于 0
（5）在电缆敷设过程中应打磨电缆桥架接口处的尖角毛刺，以防在敷设过程中损伤电缆

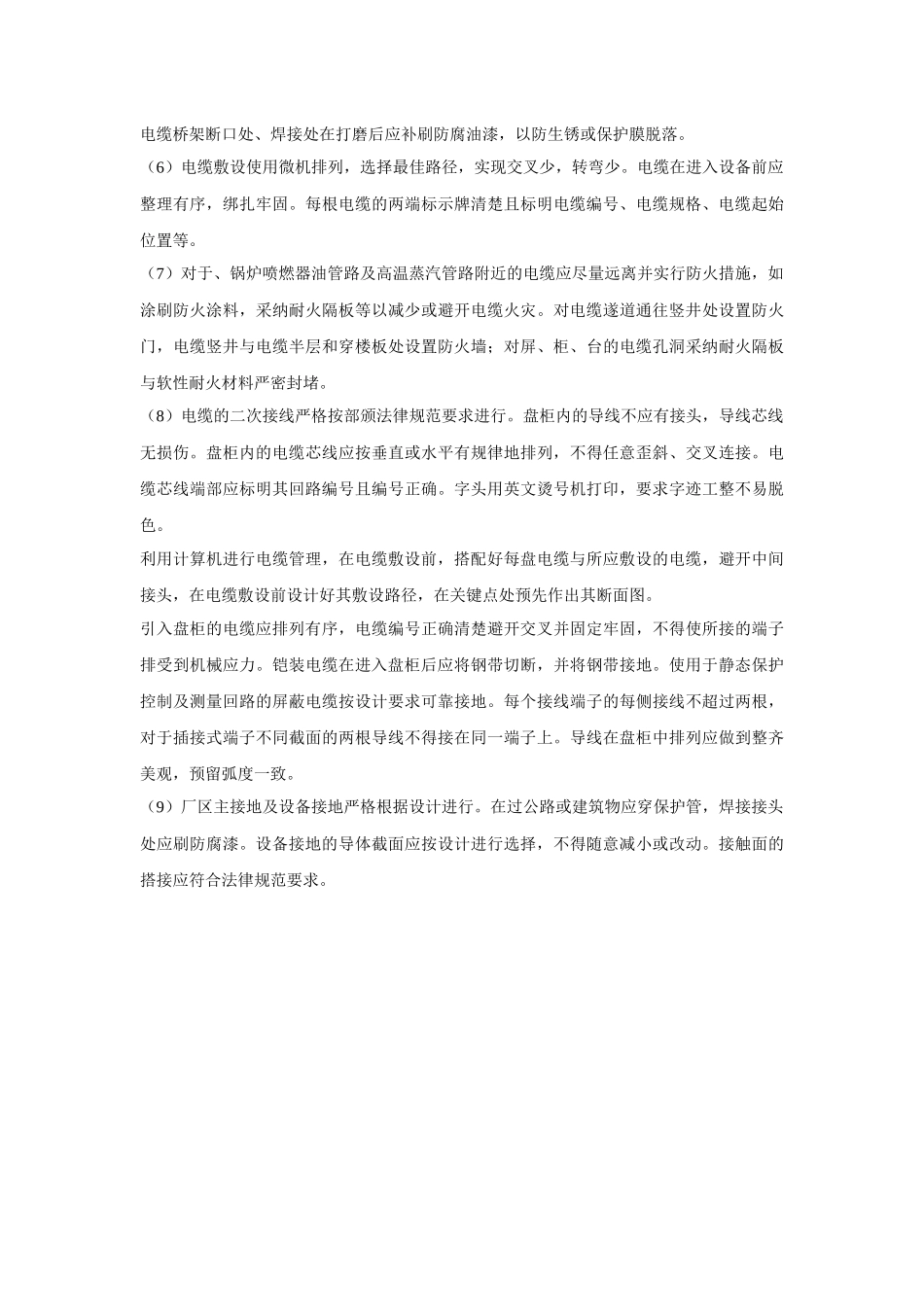

电缆桥架断口处、焊接处在打磨后应补刷防腐油漆，以防生锈或保护膜脱落
