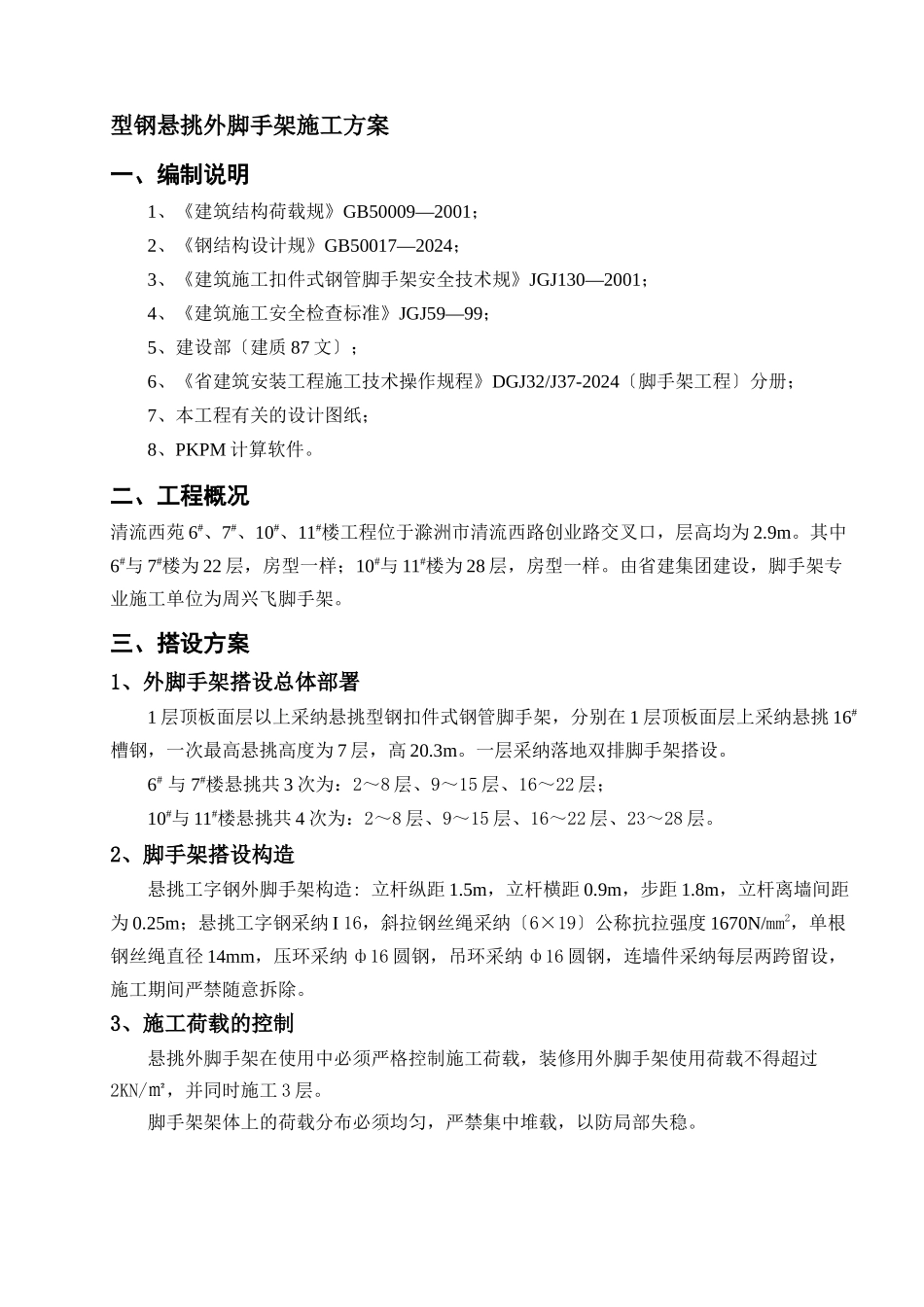

型钢悬挑脚手架方案_第1页
1/22

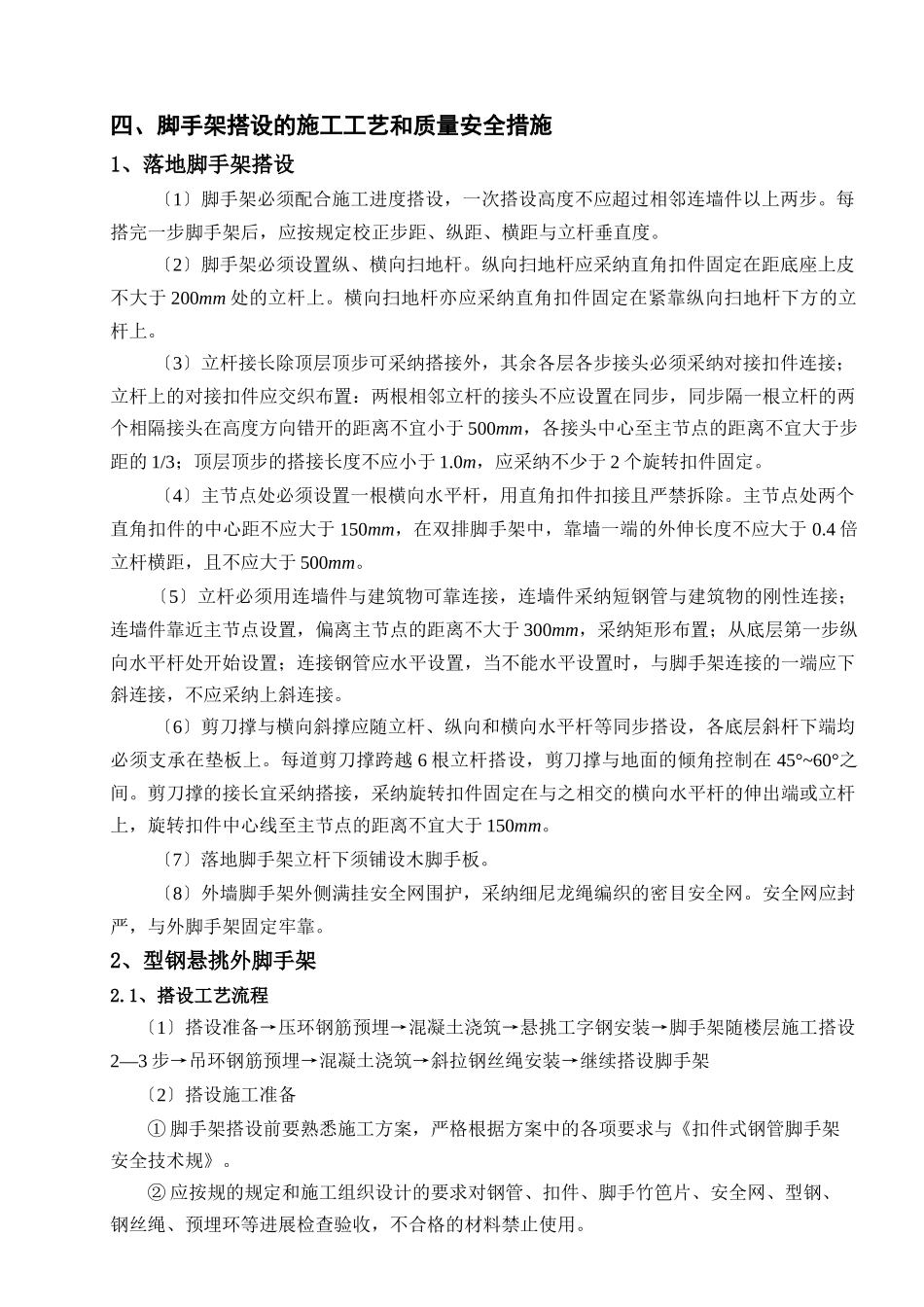

型钢悬挑脚手架方案_第2页
2/22
型钢悬挑脚手架方案_第3页
3/22
型钢悬挑外脚手架施工方案一、编制说明1、《建筑结构荷载规》GB50009—2001;2、《钢结构设计规》GB50017—2024;3、《建筑施工扣件式钢管脚手架安全技术规》JGJ130—2001;4、《建筑施工安全检查标准》JGJ59—99;5、建设部〔建质 87 文〕;6、《省建筑安装工程施工技术操作规程》DGJ32/J37-2024〔脚手架工程〕分册;7、本工程有关的设计图纸;8、PKPM 计算软件。二、工程概况清流西苑 6#、7#、10#、11#楼工程位于滁洲市清流西路创业路交叉口,层高均为 2.9m。其中6#与 7#楼为 22 层,房型一样;10#与 11#楼为 28 层,房型一样。由省建集团建设,脚手架专业施工单位为周兴飞脚手架。三、搭设方案1、外脚手架搭设总体部署1 层顶板面层以上采纳悬挑型钢扣件式钢管脚手架,分别在 1 层顶板面层上采纳悬挑 16#槽钢,一次最高悬挑高度为 7 层,高 20.3m。一层采纳落地双排脚手架搭设。6# 与 7#楼悬挑共 3 次为:2~8 层、9~15 层、16~22 层;10#与 11#楼悬挑共 4 次为:2~8 层、9~15 层、16~22 层、23~28 层。2、脚手架搭设构造悬挑工字钢外脚手架构造: 立杆纵距 1.5m,立杆横距 0.9m,步距 1.8m,立杆离墙间距为 0.25m;悬挑工字钢采纳 I 16,斜拉钢丝绳采纳〔6×19〕公称抗拉强度 1670N/mm2,单根钢丝绳直径 14mm,压环采纳 ф16 圆钢,吊环采纳 ф16 圆钢,连墙件采纳每层两跨留设,施工期间严禁随意拆除。3、施工荷载的控制悬挑外脚手架在使用中必须严格控制施工荷载,装修用外脚手架使用荷载不得超过2KN/㎡,并同时施工 3 层。脚手架架体上的荷载分布必须均匀,严禁集中堆载,以防局部失稳。四、脚手架搭设的施工工艺和质量安全措施1、落地脚手架搭设〔1〕脚手架必须配合施工进度搭设,一次搭设高度不应超过相邻连墙件以上两步。每搭完一步脚手架后,应按规定校正步距、纵距、横距与立杆垂直度。〔2〕脚手架必须设置纵、横向扫地杆。纵向扫地杆应采纳直角扣件固定在距底座上皮不大于 200mm 处的立杆上。横向扫地杆亦应采纳直角扣件固定在紧靠纵向扫地杆下方的立杆上。〔3〕立杆接长除顶层顶步可采纳搭接外,其余各层各步接头必须采纳对接扣件连接;立杆上的对接扣件应交织布置:两根相邻立杆的接头不应设置在同步,同步隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于 500mm,各接头中心至主节点的距离不宜大于步距的 1/3;顶层顶步的搭接长度不应小于 1.0m,应采纳不少于 2 ...
