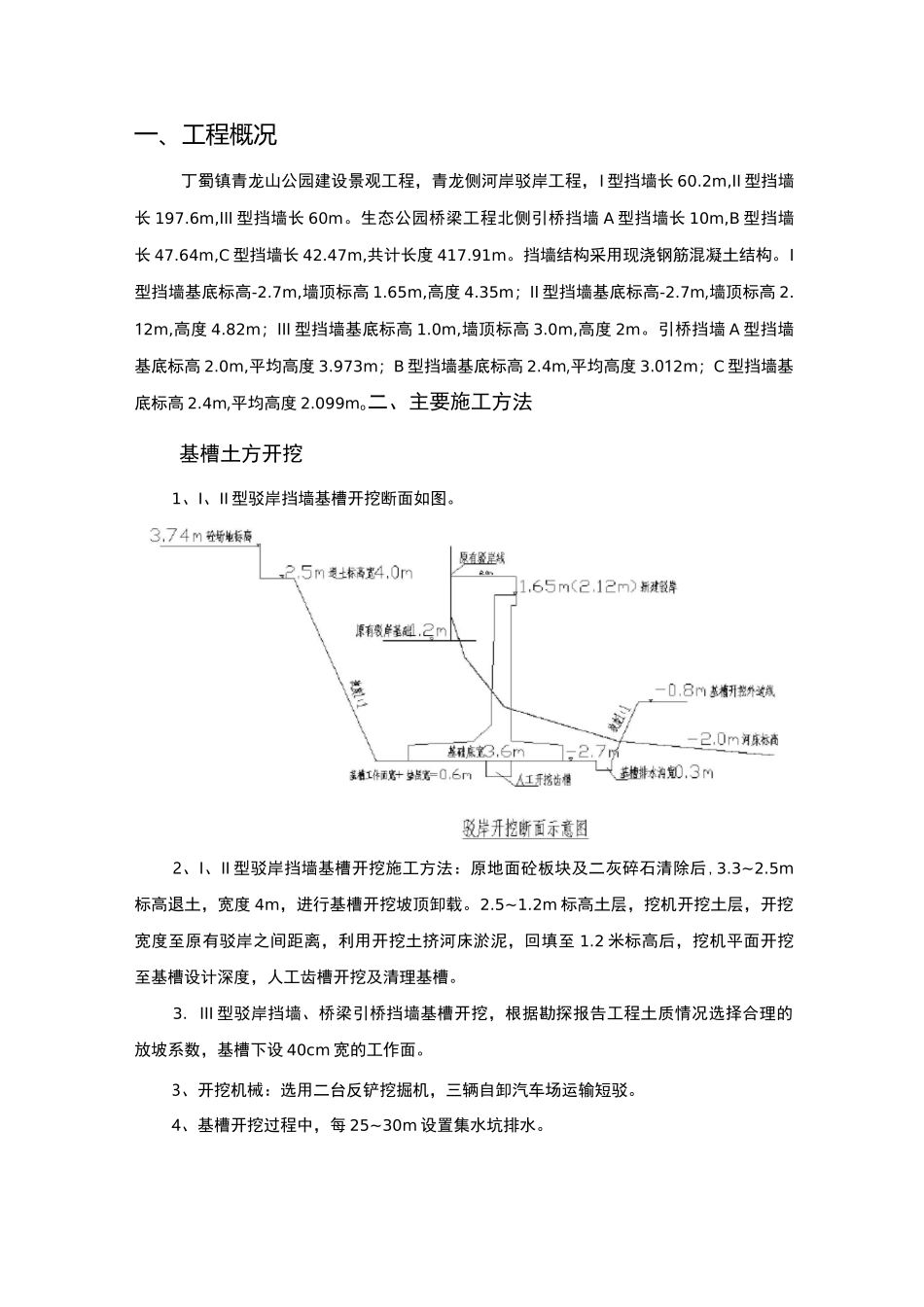

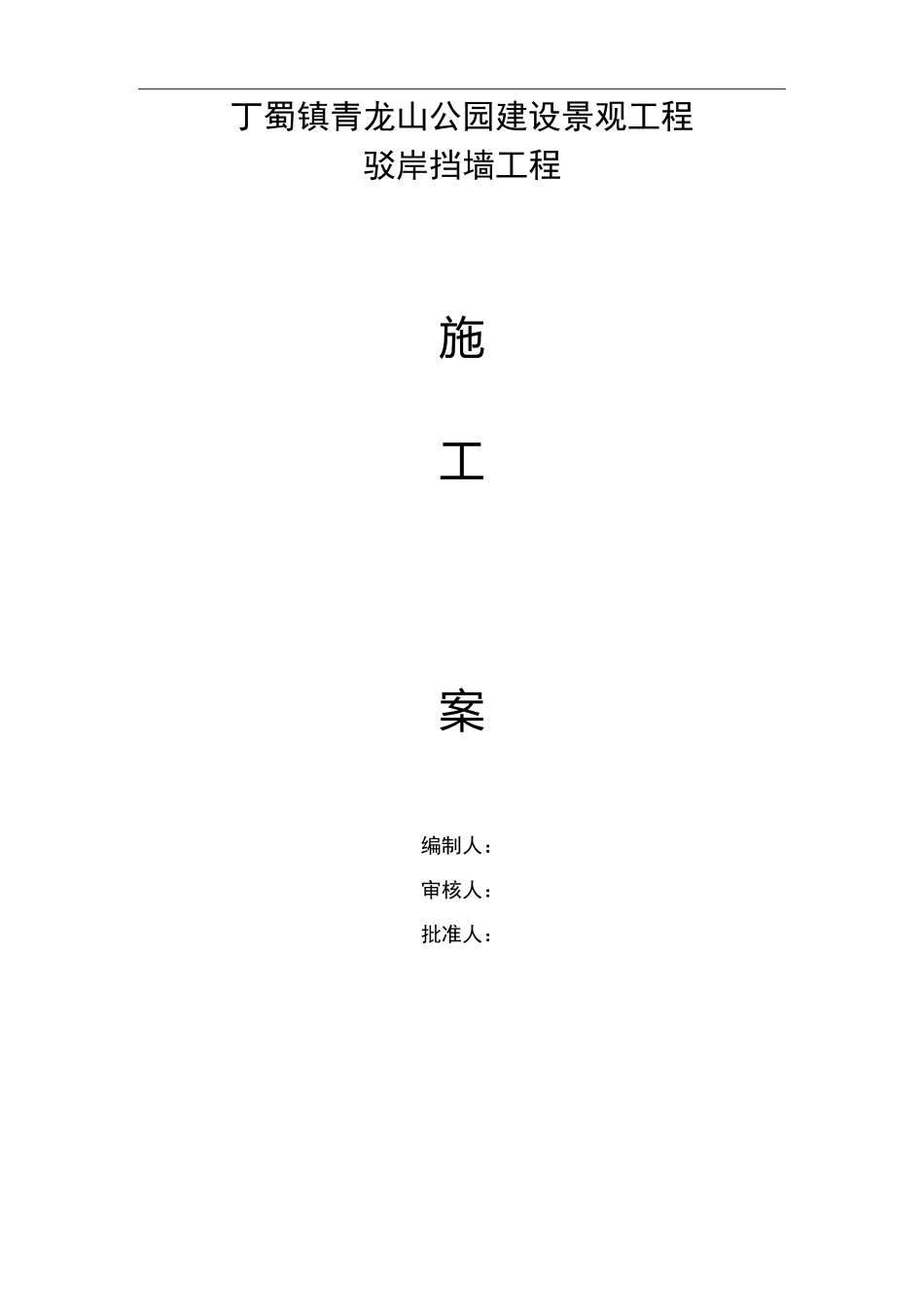

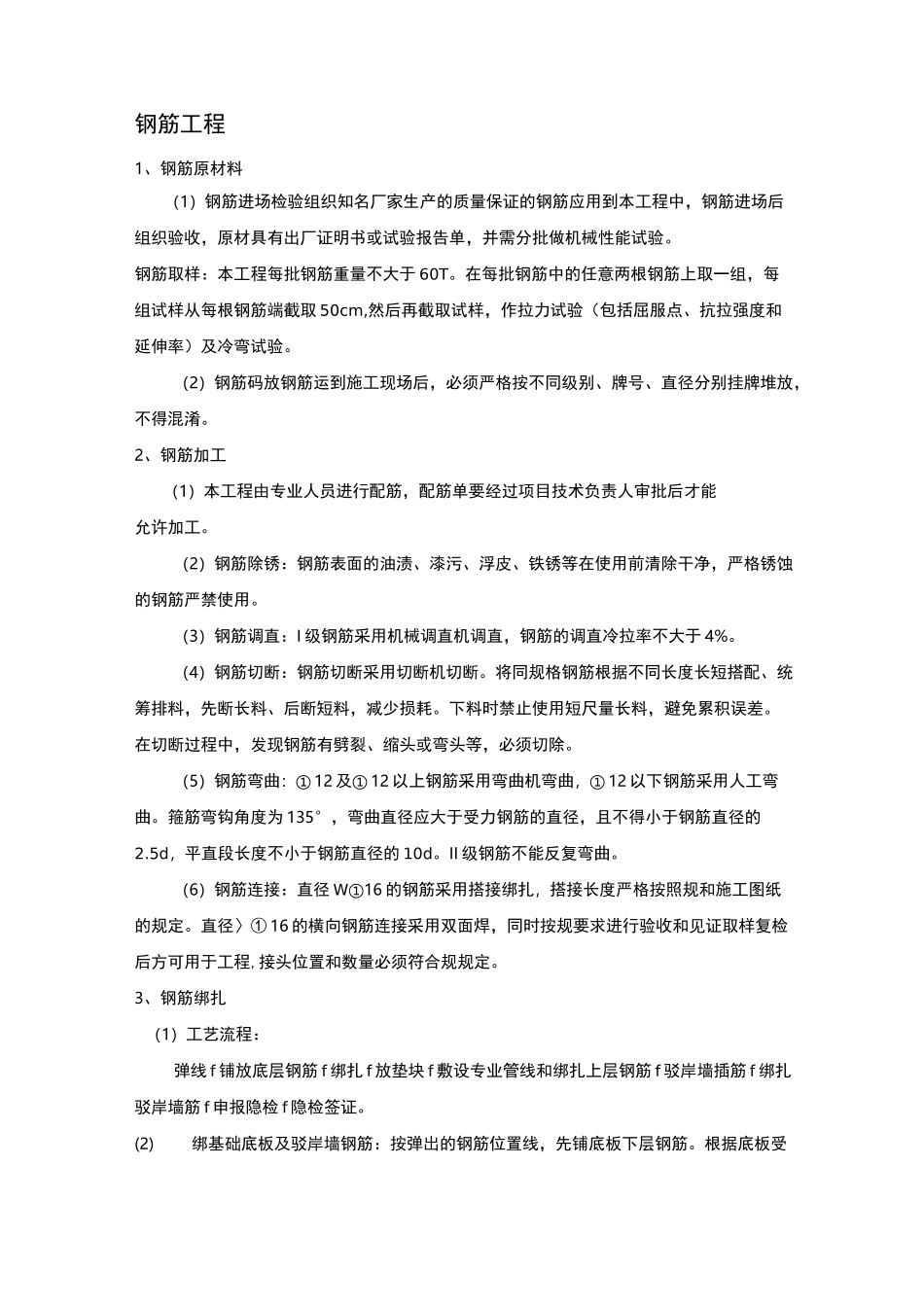

丁蜀镇青龙山公园建设景观工程驳岸挡墙工程施工案编制人:审核人:批准人:一、工程概况丁蜀镇青龙山公园建设景观工程,青龙侧河岸驳岸工程,I 型挡墙长 60.2m,II 型挡墙长 197.6m,III 型挡墙长 60m。生态公园桥梁工程北侧引桥挡墙 A 型挡墙长 10m,B 型挡墙长 47.64m,C 型挡墙长 42.47m,共计长度 417.91m。挡墙结构采用现浇钢筋混凝土结构。I型挡墙基底标高-2.7m,墙顶标高 1.65m,高度 4.35m;II 型挡墙基底标高-2.7m,墙顶标高 2.12m,高度 4.82m;III 型挡墙基底标高 1.0m,墙顶标高 3.0m,高度 2m。引桥挡墙 A 型挡墙基底标高 2.0m,平均高度 3.973m;B 型挡墙基底标高 2.4m,平均高度 3.012m;C 型挡墙基底标高 2.4m,平均高度 2.099mo二、主要施工方法基槽土方开挖1、I、II 型驳岸挡墙基槽开挖断面如图。2、I、II 型驳岸挡墙基槽开挖施工方法:原地面砼板块及二灰碎石清除后,3.3~2.5m标高退土,宽度 4m,进行基槽开挖坡顶卸载。2.5~1.2m 标高土层,挖机开挖土层,开挖宽度至原有驳岸之间距离,利用开挖土挤河床淤泥,回填至 1.2 米标高后,挖机平面开挖至基槽设计深度,人工齿槽开挖及清理基槽。3. III 型驳岸挡墙、桥梁引桥挡墙基槽开挖,根据勘探报告工程土质情况选择合理的放坡系数,基槽下设 40cm 宽的工作面。3、开挖机械:选用二台反铲挖掘机,三辆自卸汽车场运输短驳。4、基槽开挖过程中,每 25~30m 设置集水坑排水。钢筋工程1、钢筋原材料(1)钢筋进场检验组织知名厂家生产的质量保证的钢筋应用到本工程中,钢筋进场后组织验收,原材具有出厂证明书或试验报告单,并需分批做机械性能试验。钢筋取样:本工程每批钢筋重量不大于 60T。在每批钢筋中的任意两根钢筋上取一组,每组试样从每根钢筋端截取 50cm,然后再截取试样,作拉力试验(包括屈服点、抗拉强度和延伸率)及冷弯试验。(2)钢筋码放钢筋运到施工现场后,必须严格按不同级别、牌号、直径分别挂牌堆放,不得混淆。2、钢筋加工(1)本工程由专业人员进行配筋,配筋单要经过项目技术负责人审批后才能允许加工。(2)钢筋除锈:钢筋表面的油渍、漆污、浮皮、铁锈等在使用前清除干净,严格锈蚀的钢筋严禁使用。(3)钢筋调直:I 级钢筋采用机械调直机调直,钢筋的调直冷拉率不大于 4%。(4)钢筋切断:钢筋切断采用切断机切断。将同规格钢筋根据不同长度长短搭配、统筹排料,先断长料、后断短料,减少损耗。下料时禁止使用短尺量长料,...
