室外雨水管施工方案

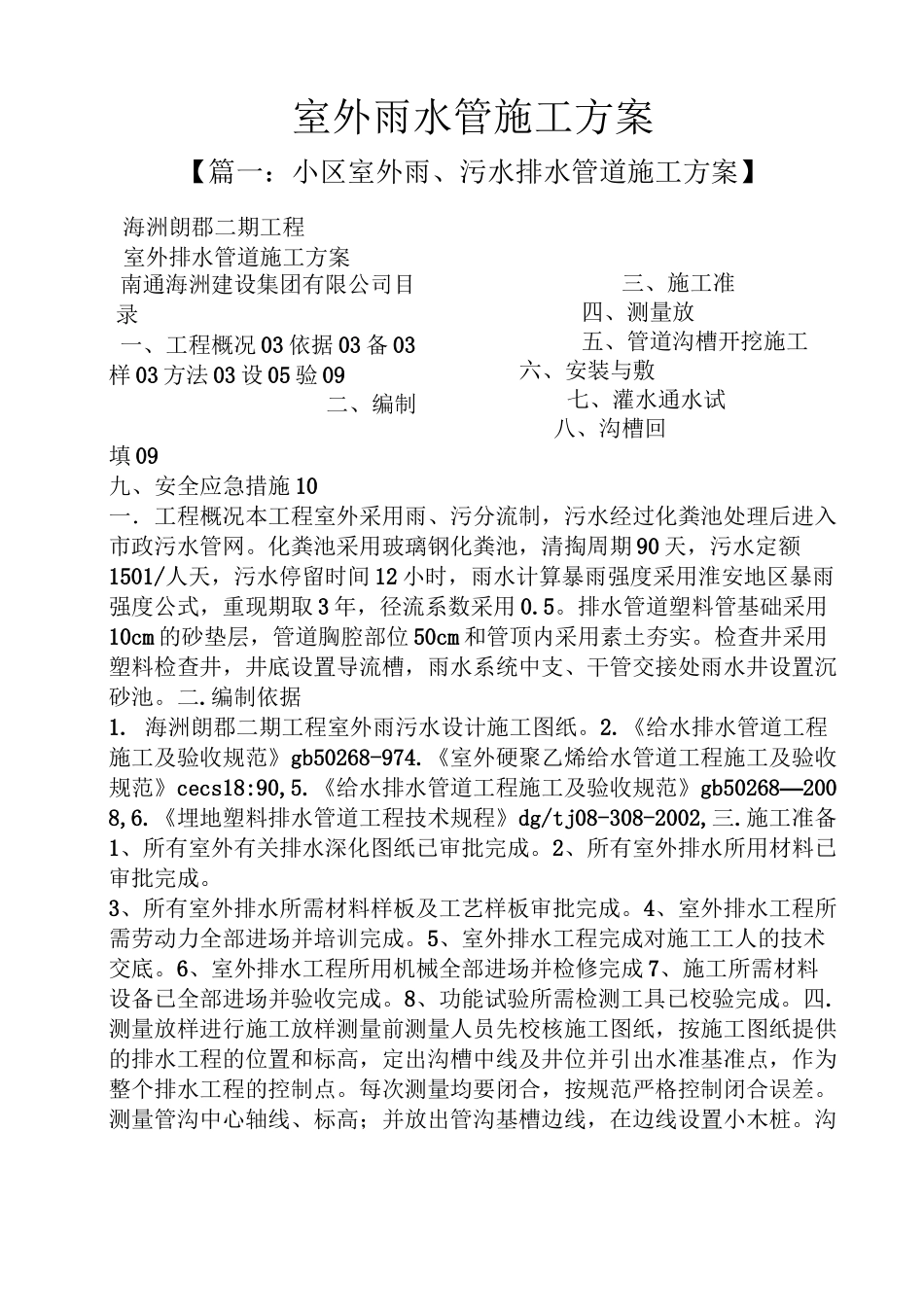

室外雨水管施工方案【篇一：小区室外雨、污水排水管道施工方案】海洲朗郡二期工程室外排水管道施工方案南通海洲建设集团有限公司目录一、工程概况 03 依据 03 备 03样 03 方法 03 设 05 验 09二、编制三、施工准四、测量放五、管道沟槽开挖施工六、安装与敷七、灌水通水试八、沟槽回填 09九、安全应急措施 10一．工程概况本工程室外采用雨、污分流制，污水经过化粪池处理后进入市政污水管网。化粪池采用玻璃钢化粪池，清掏周期 90 天，污水定额1501/人天，污水停留时间 12 小时，雨水计算暴雨强度采用淮安地区暴雨强度公式，重现期取 3 年，径流系数采用 0.5。排水管道塑料管基础采用10cm 的砂垫层，管道胸腔部位 50cm 和管顶内采用素土夯实。检查井采用塑料检查井，井底设置导流槽，雨水系统中支、干管交接处雨水井设置沉砂池。二.编制依据1. 海洲朗郡二期工程室外雨污水设计施工图纸。2.《给水排水管道工程施工及验收规范》gb50268-974.《室外硬聚乙烯给水管道工程施工及验收规范》cecs18:90,5.《给水排水管道工程施工及验收规范》gb50268—2008,6.《埋地塑料排水管道工程技术规程》dg/tj08-308-2002,三.施工准备1、所有室外有关排水深化图纸已审批完成。2、所有室外排水所用材料已审批完成。3、所有室外排水所需材料样板及工艺样板审批完成。4、室外排水工程所需劳动力全部进场并培训完成。5、室外排水工程完成对施工工人的技术交底。6、室外排水工程所用机械全部进场并检修完成 7、施工所需材料设备已全部进场并验收完成。8、功能试验所需检测工具已校验完成。四.测量放样进行施工放样测量前测量人员先校核施工图纸，按施工图纸提供的排水工程的位置和标高，定出沟槽中线及井位并引出水准基准点，作为整个排水工程的控制点。每次测量均要闭合，按规范严格控制闭合误差。测量管沟中心轴线、标高；并放出管沟基槽边线，在边线设置小木桩。沟渠放线，每隔 20m 设中心桩，必要时设置控制桩五. 管道沟槽开挖施工方法管道定位测量和放线结束后，经监理单位等复测合格后，可以进行沟槽开挖。由于雨水管道与污水管道管底标高不一致，因此沟槽开挖采用机械开挖及人工辅助相合的方式，沟槽挖土方用自卸车外运至指定地点堆放。在开挖过程中由管理人员在现场指挥并经常检查沟槽的净空尺寸和中心位置，确保沟槽中心偏移符合规范要求。管沟槽底层开挖的宽度按管槽需要保证的工作面进行开挖。开挖时，随时测量监控，保证开挖边坡...
