衬砌施工方案

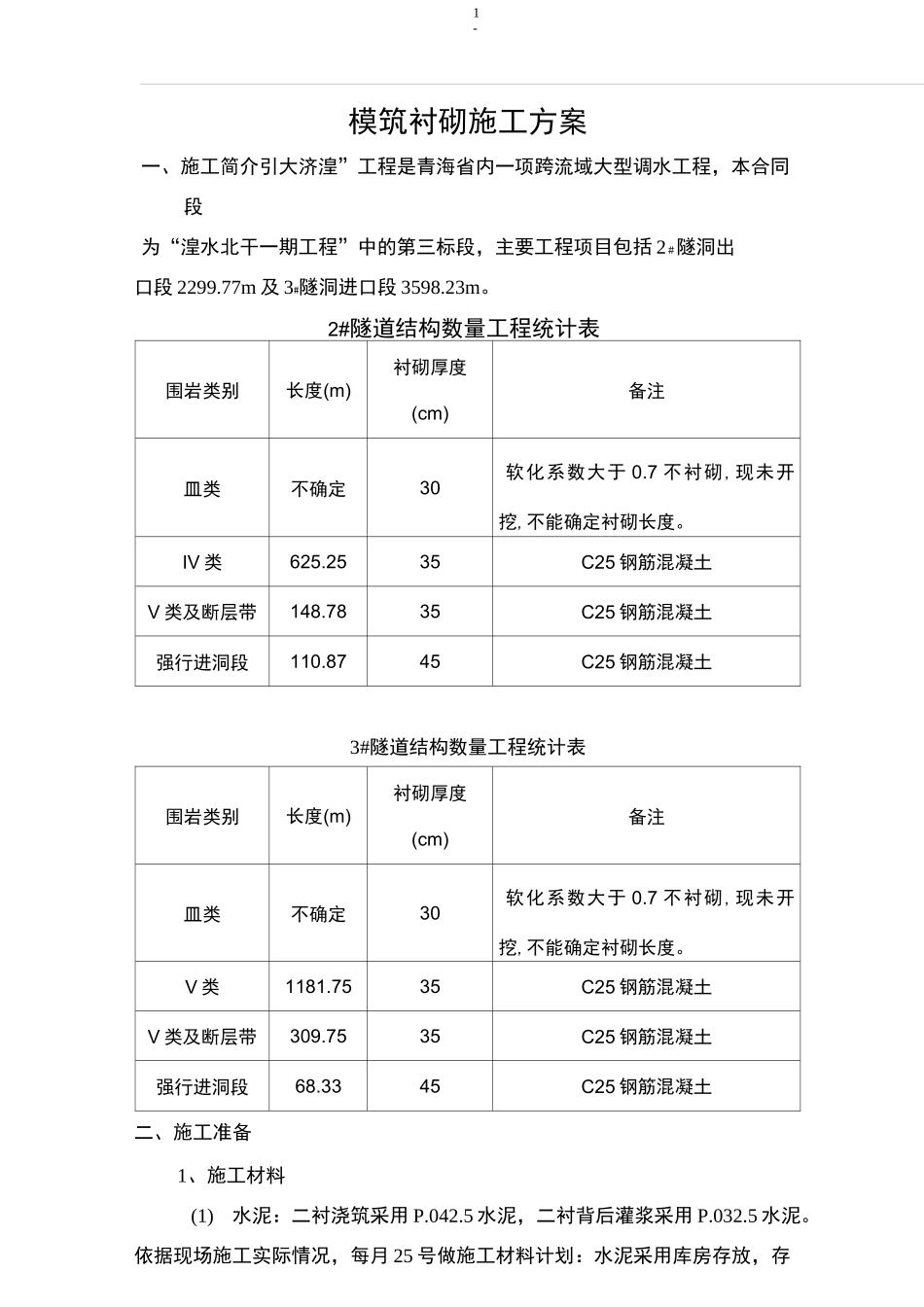

衬砌施工方案_第1页
1/9

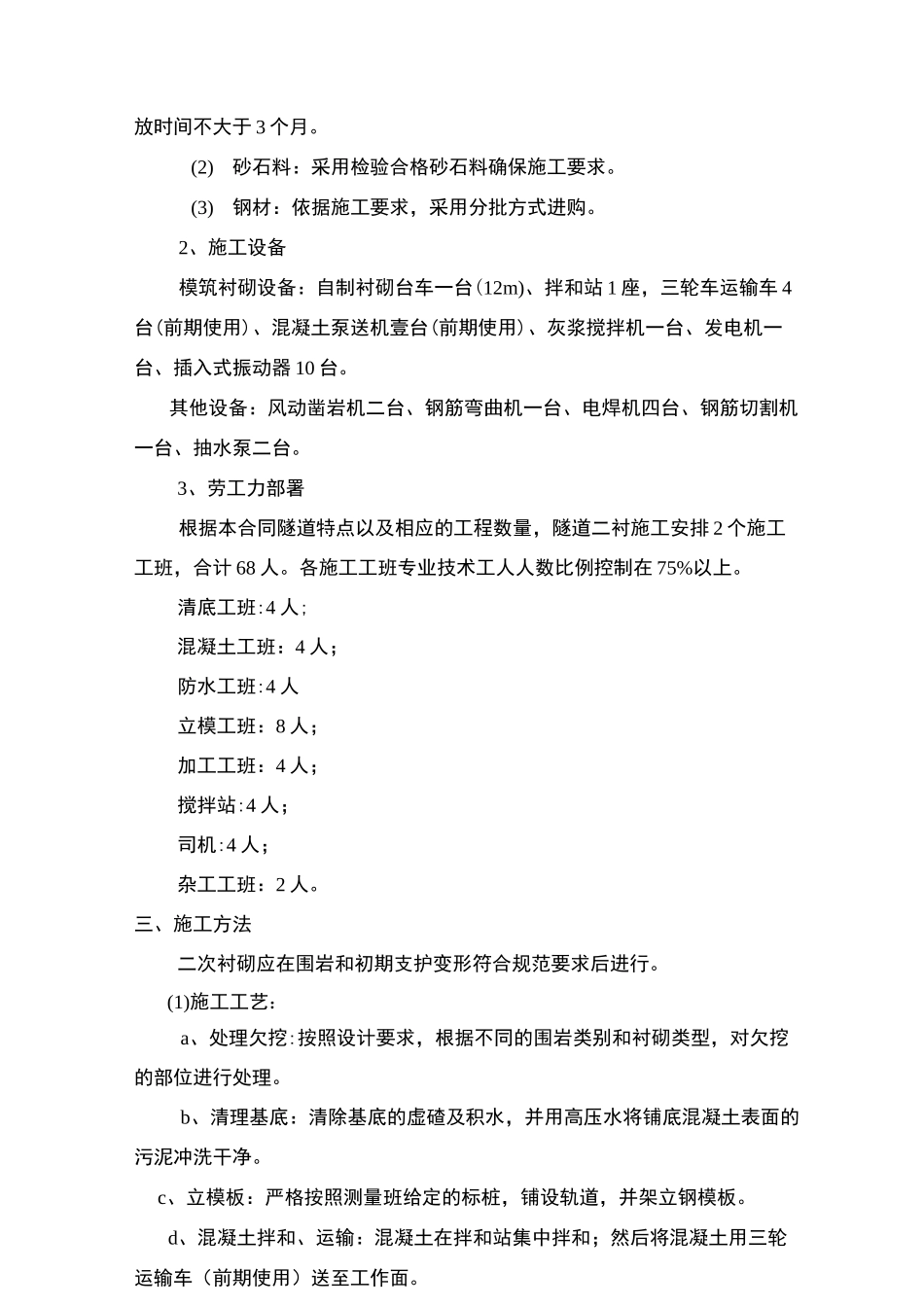

衬砌施工方案_第2页
2/9

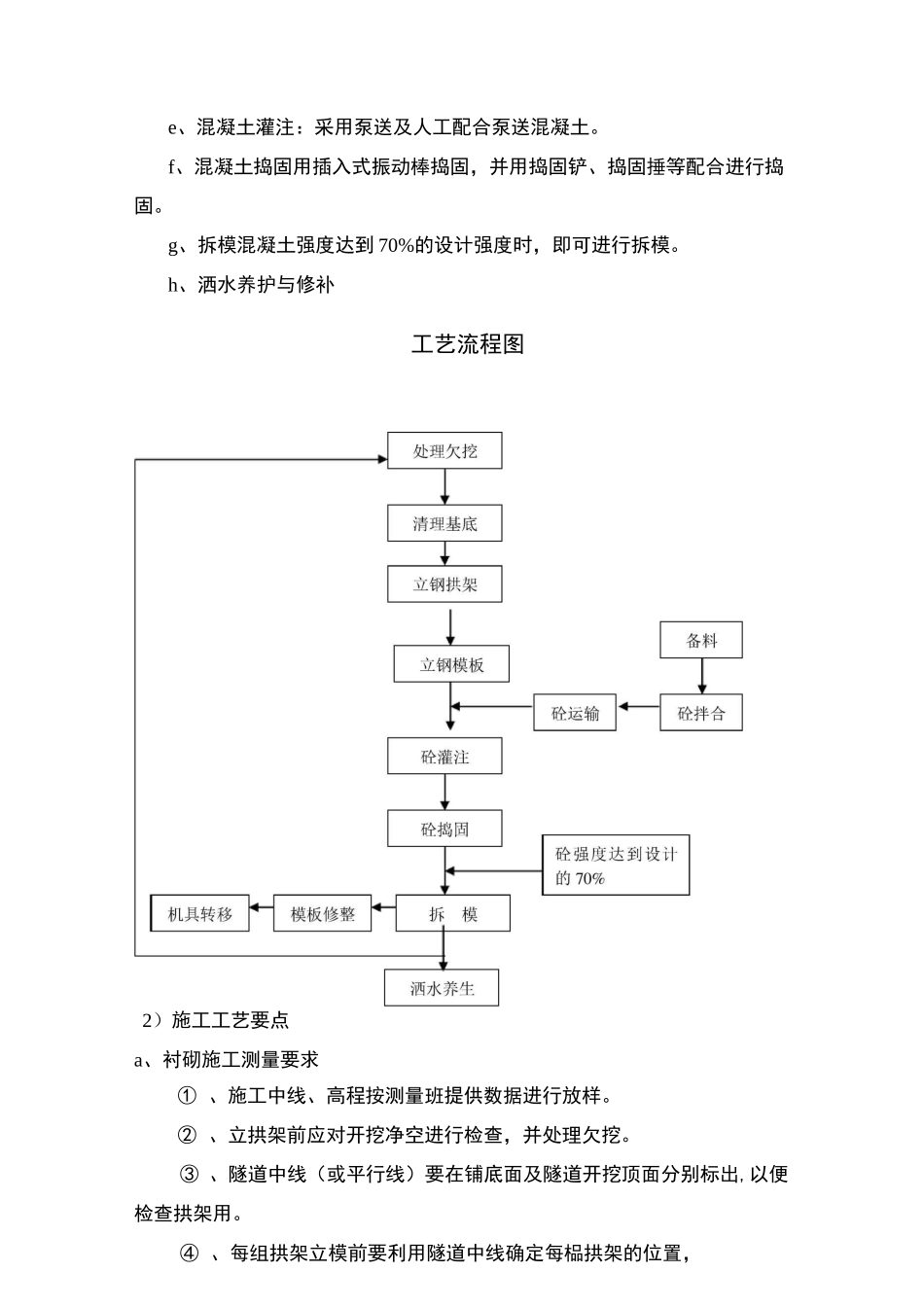

衬砌施工方案_第3页
3/9
1-模筑衬砌施工方案一、施工简介引大济湟”工程是青海省内一项跨流域大型调水工程,本合同段为“湟水北干一期工程”中的第三标段,主要工程项目包括 2#隧洞出口段 2299.77m 及 3#隧洞进口段 3598.23m。2#隧道结构数量工程统计表围岩类别长度(m)衬砌厚度(cm)备注皿类不确定30软化系数大于 0.7 不衬砌,现未开挖,不能确定衬砌长度。IV 类625.2535C25 钢筋混凝土V 类及断层带148.7835C25 钢筋混凝土强行进洞段110.8745C25 钢筋混凝土3#隧道结构数量工程统计表围岩类别长度(m)衬砌厚度(cm)备注皿类不确定30软化系数大于 0.7 不衬砌,现未开挖,不能确定衬砌长度。V 类1181.7535C25 钢筋混凝土V 类及断层带309.7535C25 钢筋混凝土强行进洞段68.3345C25 钢筋混凝土二、施工准备1、施工材料(1)水泥:二衬浇筑采用 P.042.5 水泥,二衬背后灌浆采用 P.032.5 水泥。依据现场施工实际情况,每月 25 号做施工材料计划:水泥采用库房存放,存放时间不大于 3 个月。(2)砂石料:采用检验合格砂石料确保施工要求。(3)钢材:依据施工要求,采用分批方式进购。2、施工设备模筑衬砌设备:自制衬砌台车一台(12m)、拌和站 1 座,三轮车运输车 4台(前期使用)、混凝土泵送机壹台(前期使用)、灰浆搅拌机一台、发电机一台、插入式振动器 10 台。其他设备:风动凿岩机二台、钢筋弯曲机一台、电焊机四台、钢筋切割机一台、抽水泵二台。3、劳工力部署根据本合同隧道特点以及相应的工程数量,隧道二衬施工安排 2 个施工工班,合计 68 人。各施工工班专业技术工人人数比例控制在 75%以上。清底工班:4 人;混凝土工班:4 人;防水工班:4 人立模工班:8 人;加工工班:4 人;搅拌站:4 人;司机:4 人;杂工工班:2 人。三、施工方法二次衬砌应在围岩和初期支护变形符合规范要求后进行。(1)施工工艺:a、处理欠挖:按照设计要求,根据不同的围岩类别和衬砌类型,对欠挖的部位进行处理。b、清理基底:清除基底的虚碴及积水,并用高压水将铺底混凝土表面的污泥冲洗干净。c、立模板:严格按照测量班给定的标桩,铺设轨道,并架立钢模板。d、混凝土拌和、运输:混凝土在拌和站集中拌和;然后将混凝土用三轮运输车(前期使用)送至工作面。e、混凝土灌注:采用泵送及人工配合泵送混凝土。f、混凝土捣固用插入式振动棒捣固,并用捣固铲、捣固捶等配合进行捣固。g、拆模混凝土强度达到 70%的设计强度时,即可进行拆模。h、洒水养护与修补工艺流程...
