过滤器安装吊装方案2要点

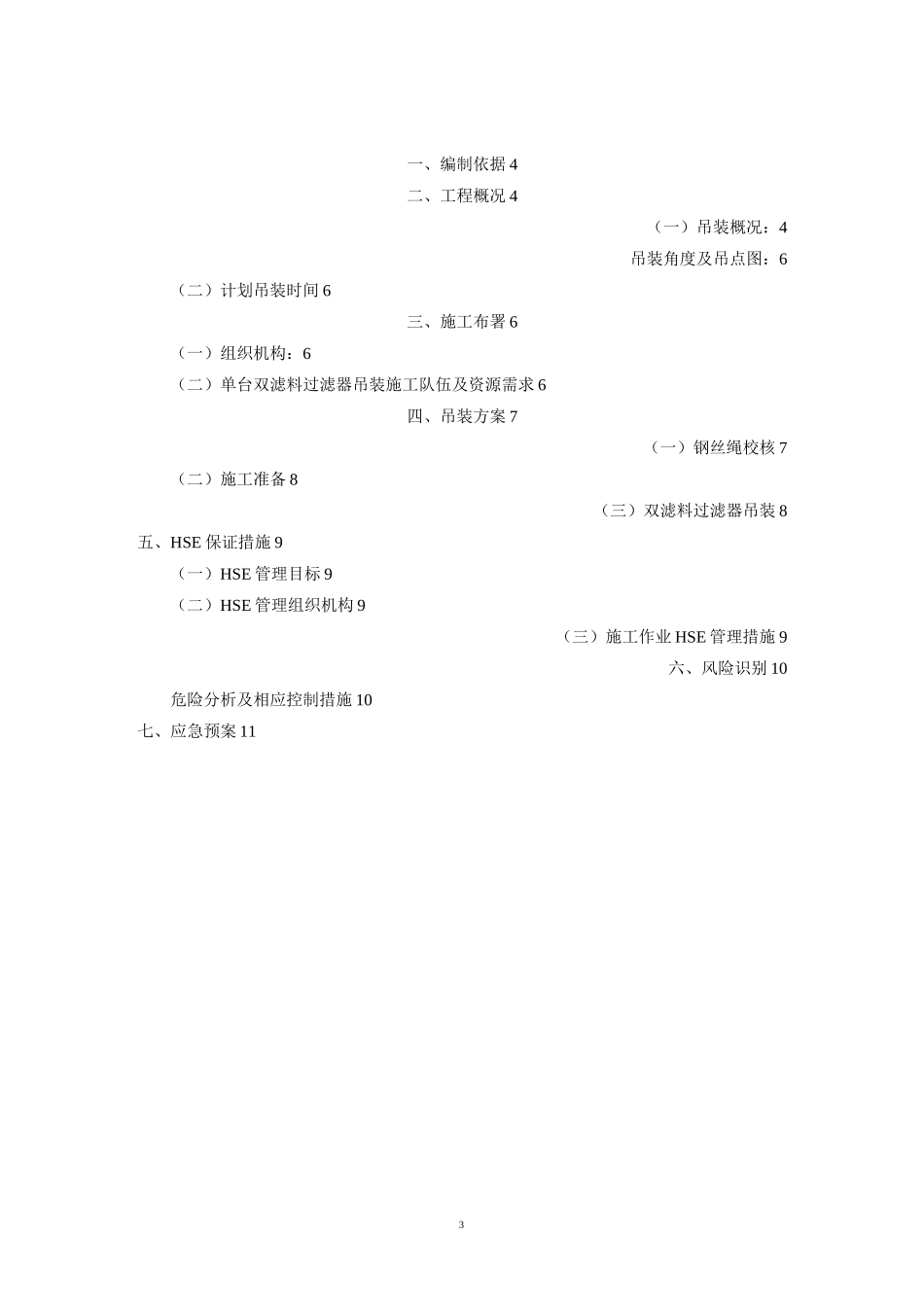

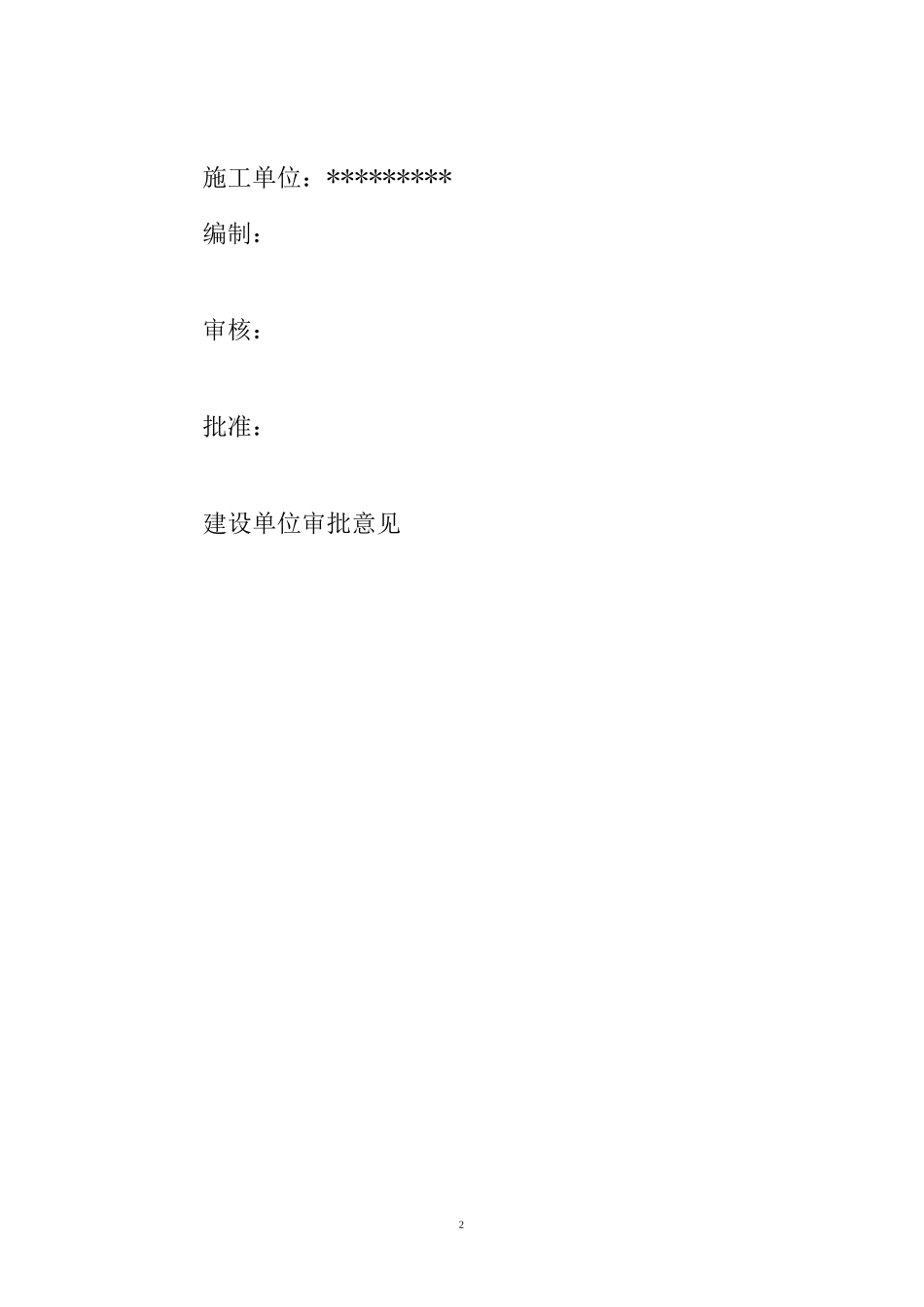

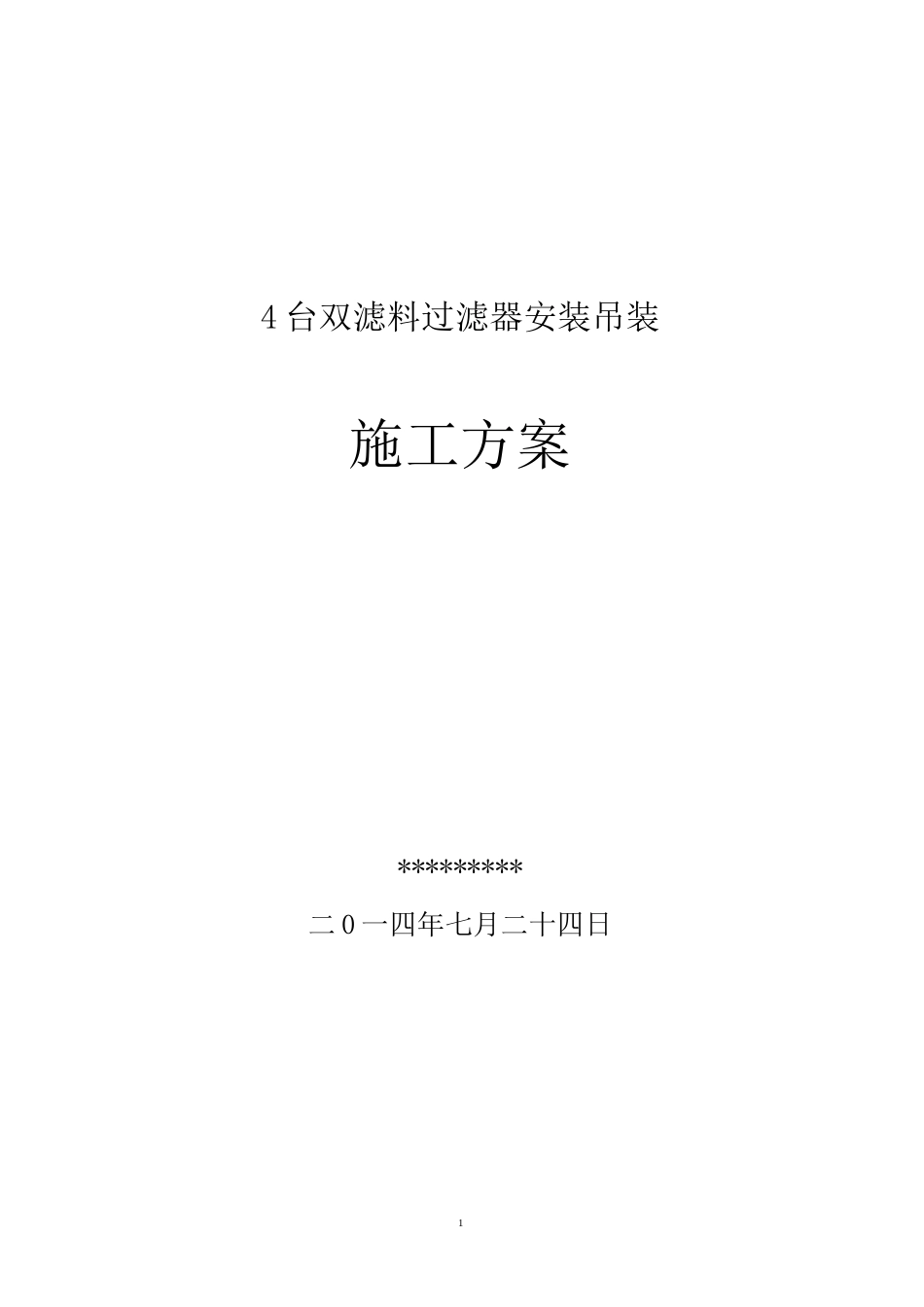

14 台双滤料过滤器安装吊装施工方案*********二 0 一四年七月二十四日2施工单位：*********编制：审核：批准：建设单位审批意见3一、编制依据 4二、工程概况 4（一）吊装概况：4吊装角度及吊点图：6（二）计划吊装时间 6三、施工布署 6（一）组织机构：6（二）单台双滤料过滤器吊装施工队伍及资源需求 6四、吊装方案 7（一）钢丝绳校核 7（二）施工准备 8（三）双滤料过滤器吊装 8五、HSE 保证措施 9（一）HSE 管理目标 9（二）HSE 管理组织机构 9（三）施工作业 HSE 管理措施 9六、风险识别 10危险分析及相应控制措施 10七、应急预案 114编制依据1、吊装设备选型依据 120t 汽车吊的性能参数。2、施工现场实际情况。二、工程概况（一）吊装概况：****************************双滤料过滤器安装吊装施工现场位于，****************。**主要工程量为吊装安装 4 台双滤料过滤器。本次工程难点为双滤料过滤器质量较重、作业区域障碍物较多、吊装距离长。双滤料过滤器参数如下：序号名称规格（m）数量（台）单台重量（t）1双滤料过滤器02.5X4.445.5由于本次吊装距离较长，现场作业场地狭小。因此吊车站位应沿站内消防通道 45°方向站位。吊车作业时支腿部位应垫 26mm 后铁板，保证吊车吊装安全装有过滤罐的挂车沿着消防通道，倒车至指定位置后，车辆挺稳后方可进行吊装挂钩及吊装作业。5吊车就位及现场布置图:6吊装角度及吊点图:（二）计划吊装时间开工日期：2014 年 07 月 29 日 9 时至 12 时三、施工布署（一）组织机构：吊装就位组织机构序号姓名职务联系电话备注1现场总负责2技术负责人3HSE 负责人4吊装总指挥起重（二）单台双滤料过滤器吊装施工队伍及资源需求1. 施工队伍人员配置表:注：过滤器高 4 米，吊装位置选择位于灌顶的吊耳上。7序号工种人数备注1队长1吊装、配合各 1 人2技术员13安全员24起重班长15起重工1设备吊装（包括信号指挥等）6铆工1设备就位、对口、找正7电焊工2吊装配合、临时焊接等8气焊工1吊装配合，临时切割等9合计92.施工机具、设备、材料需求表:序号名称规格、型号单位数量备注1汽车吊1801台12汽车吊50t台13挂车40t台25钢丝绳6X37+FC-G20m206卸扣20t个67棕绳©15.5m1008垫板1500X1500X200个49枕木300X300X2000根8黄花松木10梯子4m 爬梯个111撬棍①32根2四、吊装方案根据吊点捆绑方式共计 4 根钢丝绳承重，每根钢丝绳取最大承重力8Tl=G/4sin60=5.5/4*0.63=1.58t=15.8KN。...
