110kV架空线路施工方案

110kV架空线路施工方案_第1页
1/46
110kV架空线路施工方案_第2页
2/46
110kV架空线路施工方案_第3页
3/46

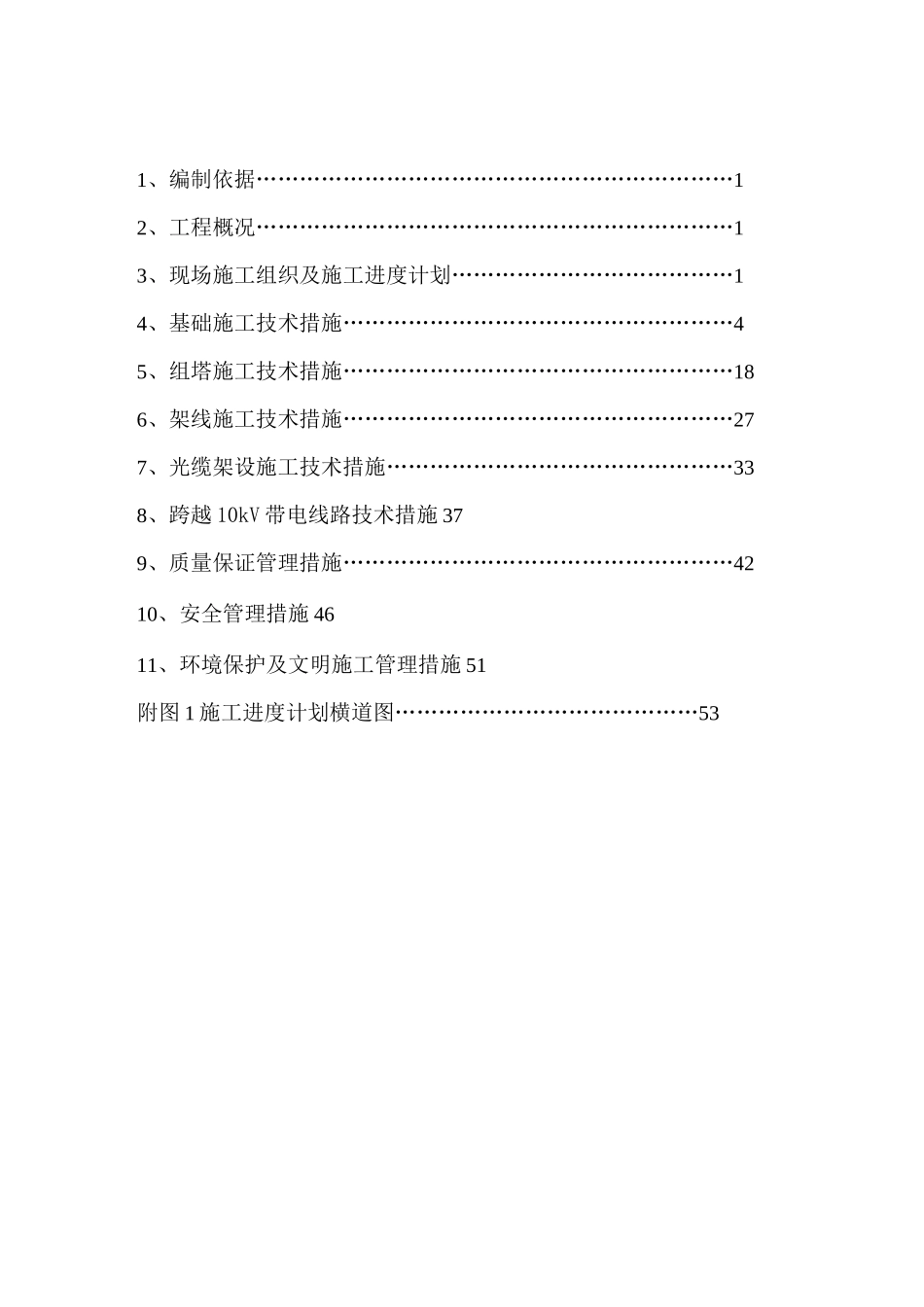

连江黄岐风电场-白云岭风电场110kV 架空线路工程施工方案批准:审核:编写:施工单位:2015-04-151、编制依据…………………………………………………………12、工程概况…………………………………………………………13、现场施工组织及施工进度计划…………………………………14、基础施工技术措施………………………………………………45、组塔施工技术措施………………………………………………186、架线施工技术措施………………………………………………277、光缆架设施工技术措施…………………………………………338、跨越 10kV 带电线路技术措施 379、质量保证管理措施………………………………………………4210、安全管理措施 4611、环境保护及文明施工管理措施 51附图 1 施工进度计划横道图……………………………………53一.编制依据1、《110〜500KV 架空电力线施工及验收规范》(GB50233-2005)2、《混凝土结构工程施工及验收规范(2011 年版)》(GB50204-2002)3、《钢筋混凝土用热轧带肋钢筋》(GB1499.2-2007)4、《钢筋混凝土用热轧光圆钢筋》(GB1499.1-2008)5、《硅酸盐水泥、普通硅酸盐水泥》(GB175-92)6、《普通混凝土用碎石或卵石质量标准及检验办法》(JGJ53-79)7、《普通混凝土用砂标准及检验办法》(JGJ52-39)8、《连江黄岐风电场至白云岭风电场 110kV 线路工程施工图及交底会议纪要》9、根据工程承包合同确定的工作内容及安全质量技术要求。二.工程概况1、本工程为连江黄岐风电场至白云岭风电场 110kV 线路工程。新建线路长度约4.754km,共计新立自立式单回路铁塔 12 基,其中耐张塔 9 基、直线塔 3 基,本工程导线采用 1*JL/LB20A-120/铝包钢芯铝绞线,地线采用一根 JLB40-80 铝包钢绞线和 OPGW 光纤复合地线。2、交通运输情况:本段线路路径区域主要为沿海丘陵地带、地形高差较大。运输条件较为复杂,作业条件艰苦。公路运输方面:主要有等级公路及与之线连通的乡村路作大运。人力运输:公路至塔位间基本无大运道路,交通条件较为复杂。三.现场施工组织及施工进度计划1、现场施工组织线路工程是一项专业性、组织性较强的工作,除了制定安全、可靠的技术方案之外,施工中必须要有严格的劳动组织,明确分工、清晰责任、认真执行岗位责任制和安全施工措施。具体安排如下:为满足施工进度需要,需投入劳动力计划见下表所示:序号工作内容技工辅助工合计1基础工程330332杆塔工程1620363架线工程1620364光...
