绝缘子的绝缘电阻及耐压试验

绝缘子的绝缘电阻及耐压试验_第1页

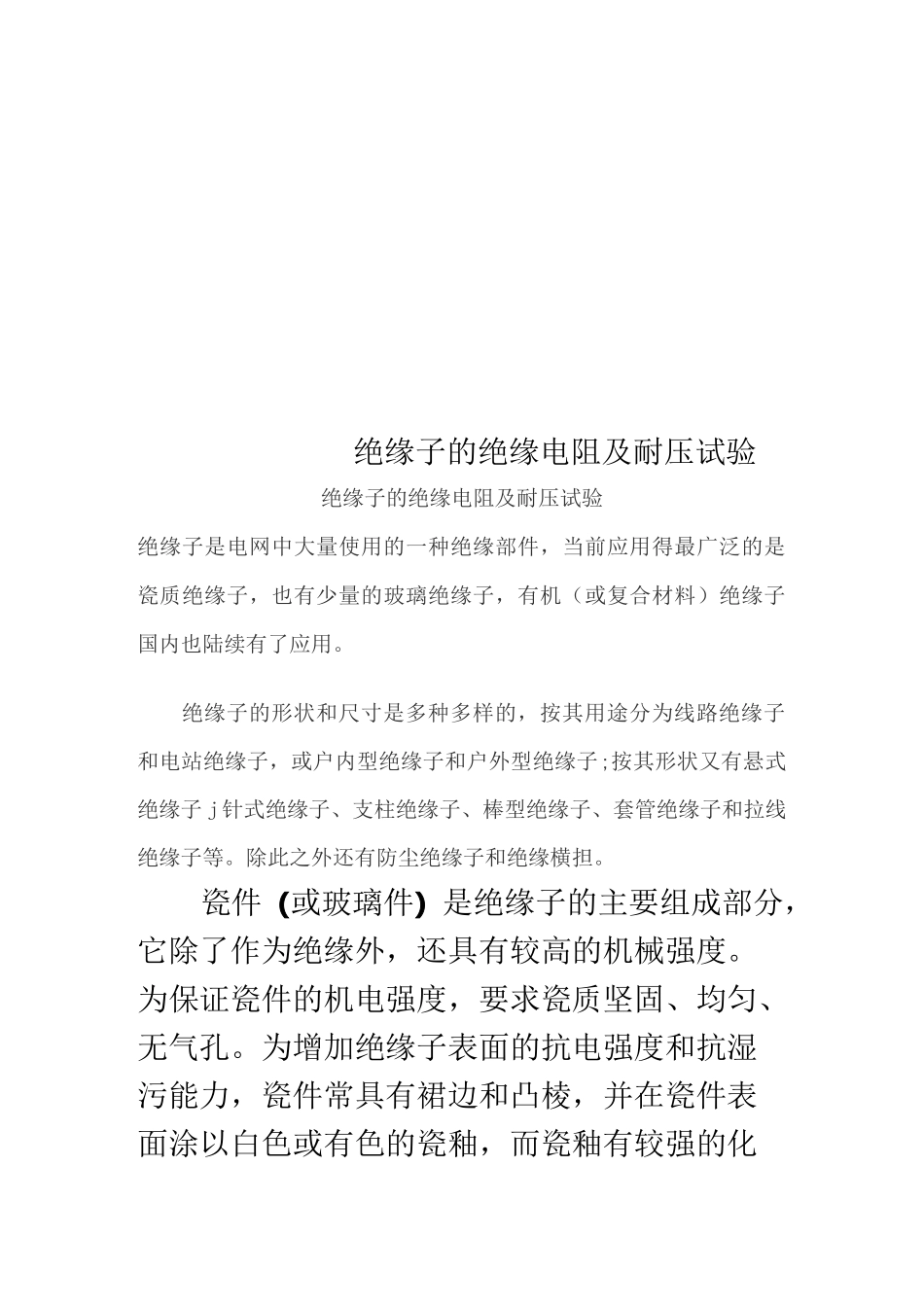

1/10
绝缘子的绝缘电阻及耐压试验_第2页

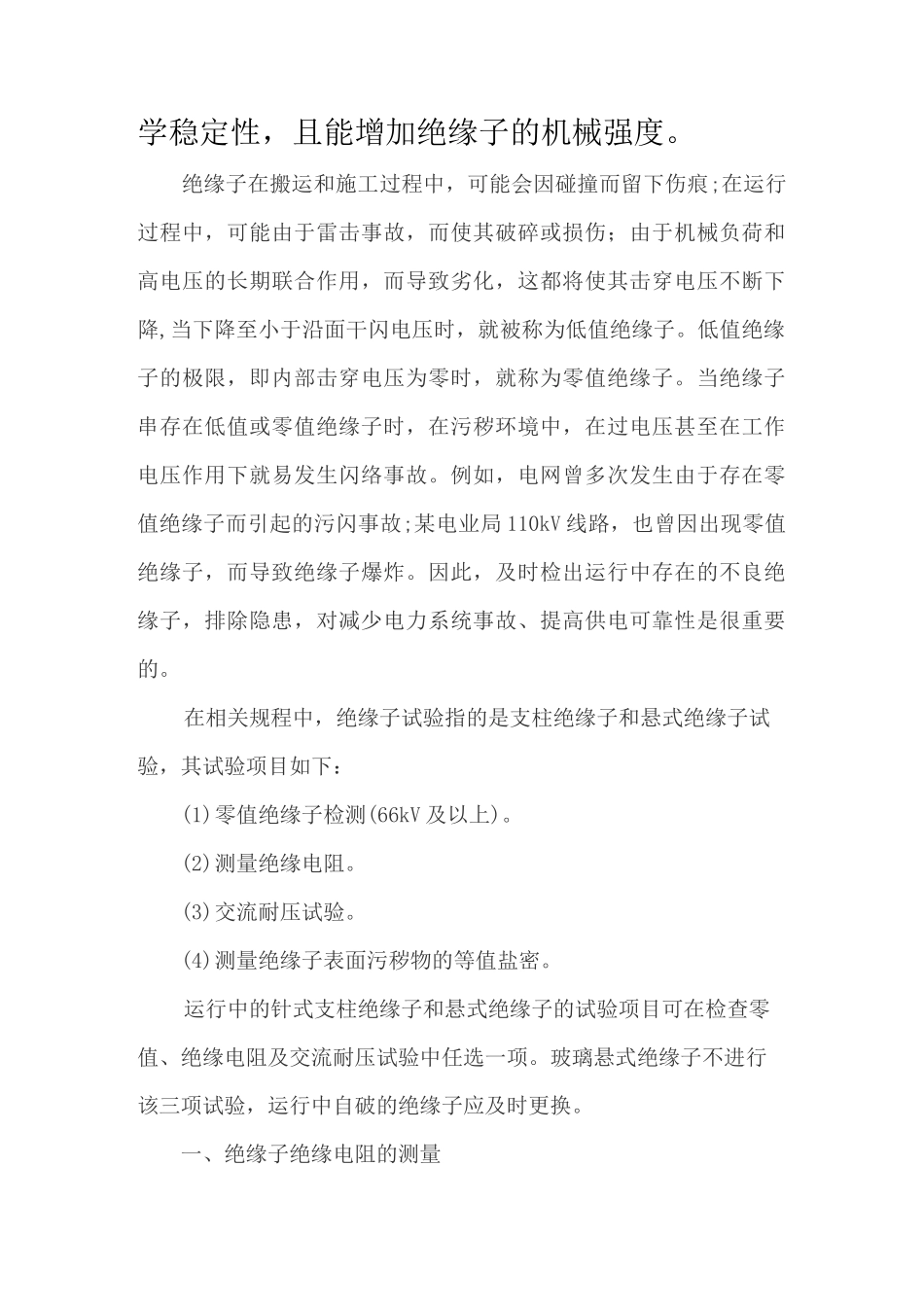

2/10
绝缘子的绝缘电阻及耐压试验_第3页

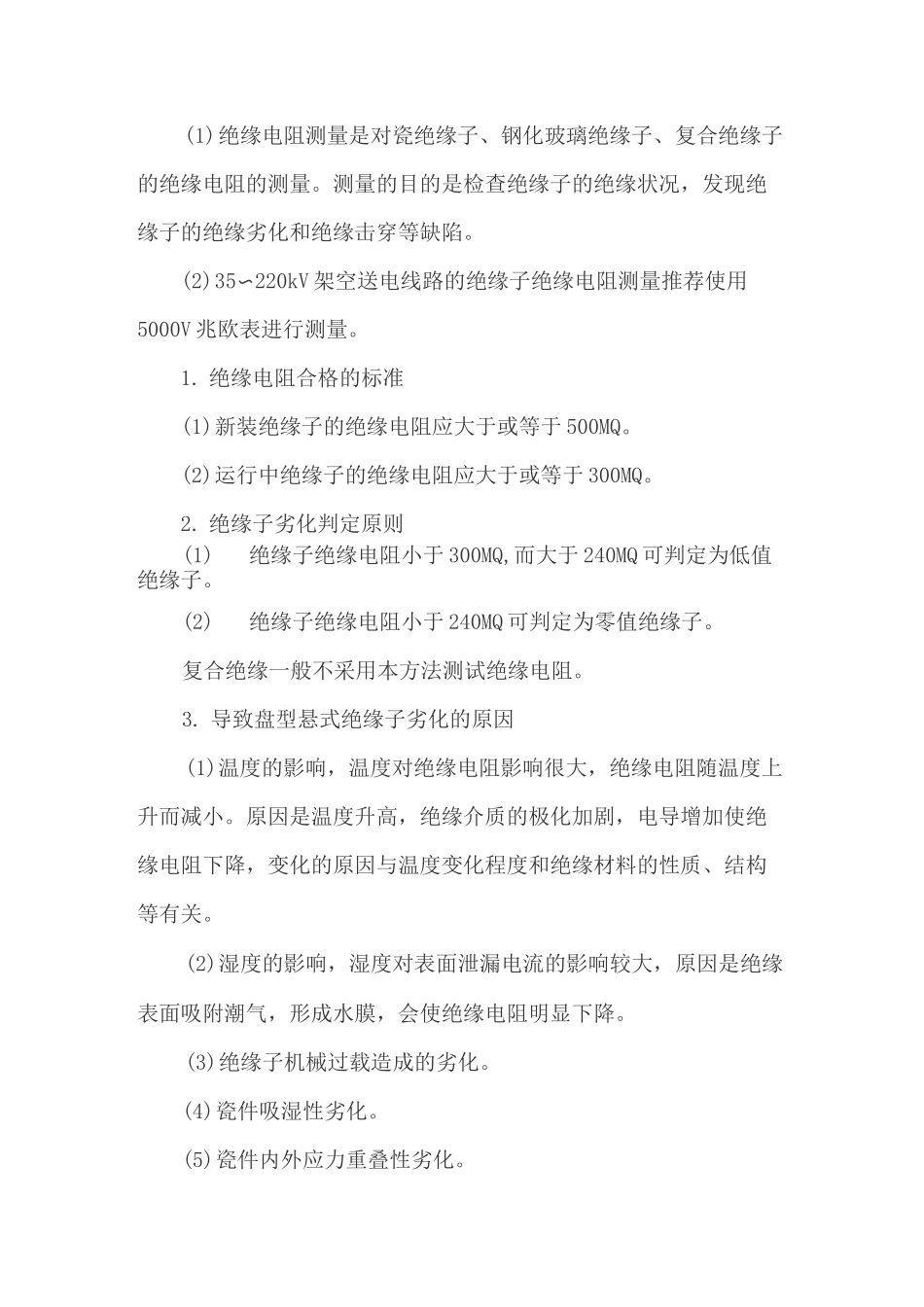

3/10
绝缘子的绝缘电阻及耐压试验绝缘子的绝缘电阻及耐压试验绝缘子是电网中大量使用的一种绝缘部件,当前应用得最广泛的是瓷质绝缘子,也有少量的玻璃绝缘子,有机(或复合材料)绝缘子国内也陆续有了应用。绝缘子的形状和尺寸是多种多样的,按其用途分为线路绝缘子和电站绝缘子,或户内型绝缘子和户外型绝缘子;按其形状又有悬式绝缘子 j 针式绝缘子、支柱绝缘子、棒型绝缘子、套管绝缘子和拉线绝缘子等。除此之外还有防尘绝缘子和绝缘横担。瓷件(或玻璃件)是绝缘子的主要组成部分,它除了作为绝缘外,还具有较高的机械强度。为保证瓷件的机电强度,要求瓷质坚固、均匀、无气孔。为增加绝缘子表面的抗电强度和抗湿污能力,瓷件常具有裙边和凸棱,并在瓷件表面涂以白色或有色的瓷釉,而瓷釉有较强的化学稳定性,且能增加绝缘子的机械强度。绝缘子在搬运和施工过程中,可能会因碰撞而留下伤痕;在运行过程中,可能由于雷击事故,而使其破碎或损伤;由于机械负荷和高电压的长期联合作用,而导致劣化,这都将使其击穿电压不断下降,当下降至小于沿面干闪电压时,就被称为低值绝缘子。低值绝缘子的极限,即内部击穿电压为零时,就称为零值绝缘子。当绝缘子串存在低值或零值绝缘子时,在污秽环境中,在过电压甚至在工作电压作用下就易发生闪络事故。例如,电网曾多次发生由于存在零值绝缘子而引起的污闪事故;某电业局 110kV 线路,也曾因出现零值绝缘子,而导致绝缘子爆炸。因此,及时检出运行中存在的不良绝缘子,排除隐患,对减少电力系统事故、提高供电可靠性是很重要的。在相关规程中,绝缘子试验指的是支柱绝缘子和悬式绝缘子试验,其试验项目如下:(1)零值绝缘子检测(66kV 及以上)。(2)测量绝缘电阻。(3)交流耐压试验。(4)测量绝缘子表面污秽物的等值盐密。运行中的针式支柱绝缘子和悬式绝缘子的试验项目可在检查零值、绝缘电阻及交流耐压试验中任选一项。玻璃悬式绝缘子不进行该三项试验,运行中自破的绝缘子应及时更换。一、绝缘子绝缘电阻的测量(1)绝缘电阻测量是对瓷绝缘子、钢化玻璃绝缘子、复合绝缘子的绝缘电阻的测量。测量的目的是检查绝缘子的绝缘状况,发现绝缘子的绝缘劣化和绝缘击穿等缺陷。(2)35〜220kV 架空送电线路的绝缘子绝缘电阻测量推荐使用5000V 兆欧表进行测量。1. 绝缘电阻合格的标准(1)新装绝缘子的绝缘电阻应大于或等于 500MQ。(2)运行中绝缘子的绝缘电阻应大于或等于 300MQ。2. 绝缘子劣化判定原则(1)绝缘子绝缘电...
