基础梁与承台专项工程施工设计方案VIP专享

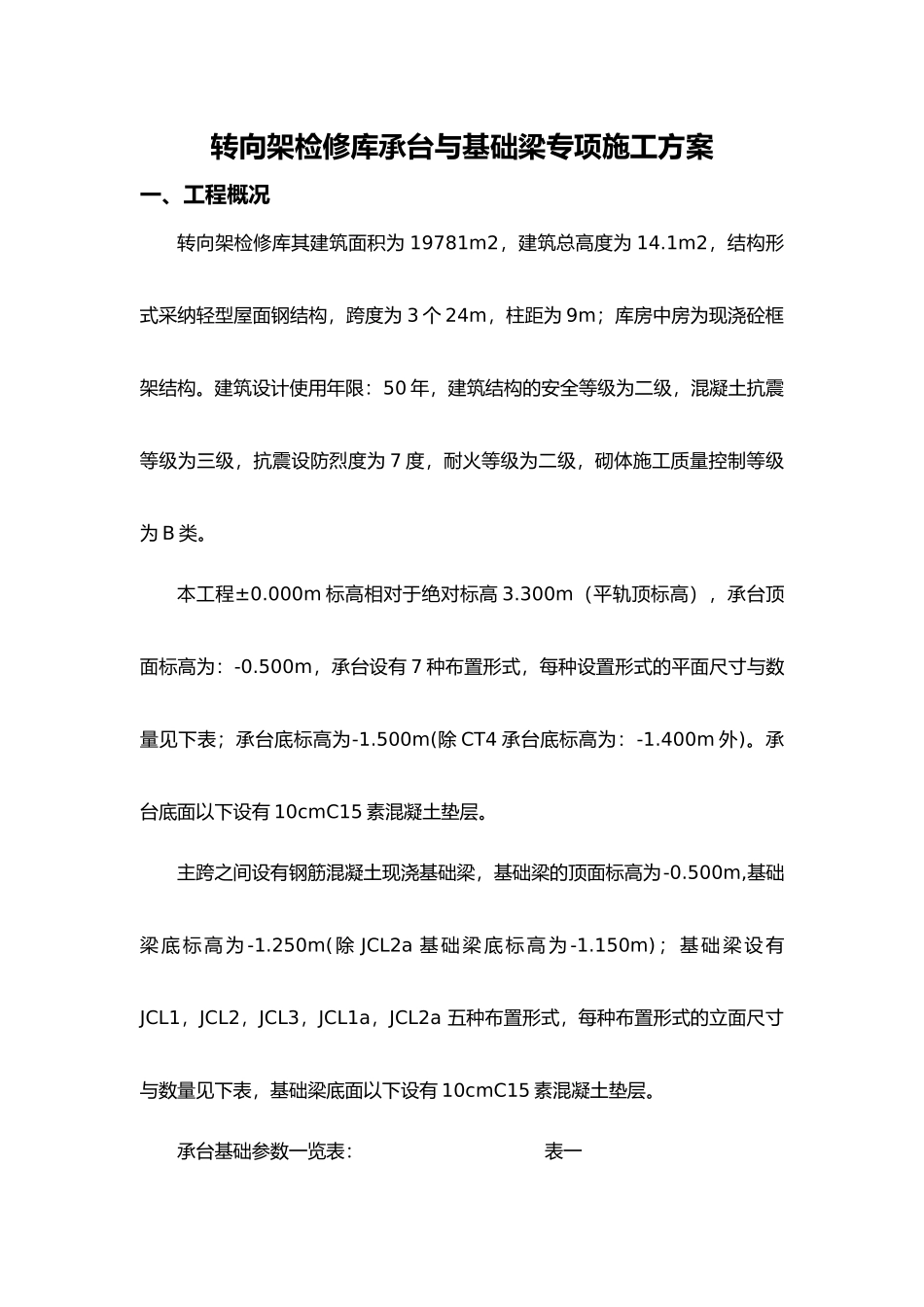

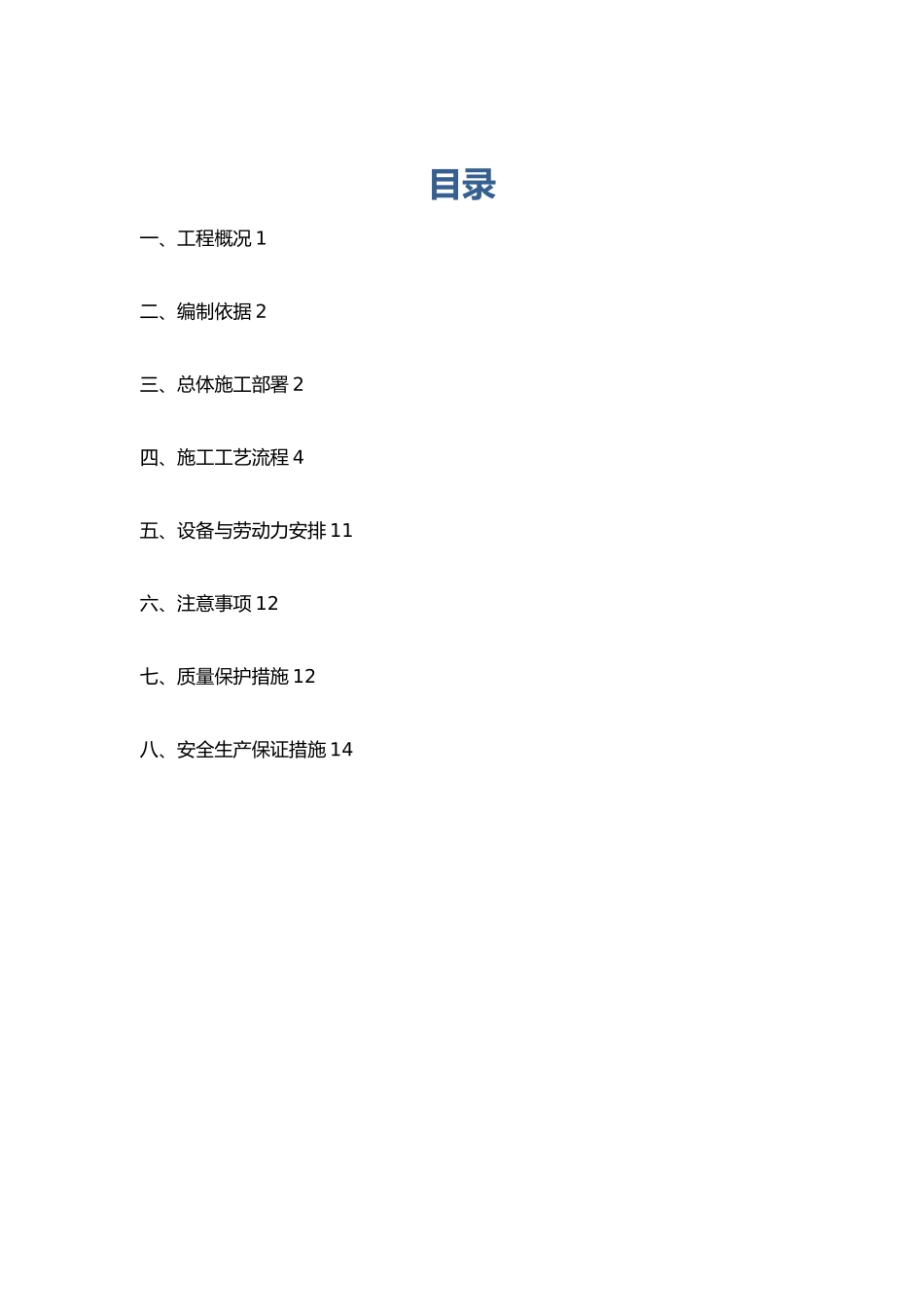

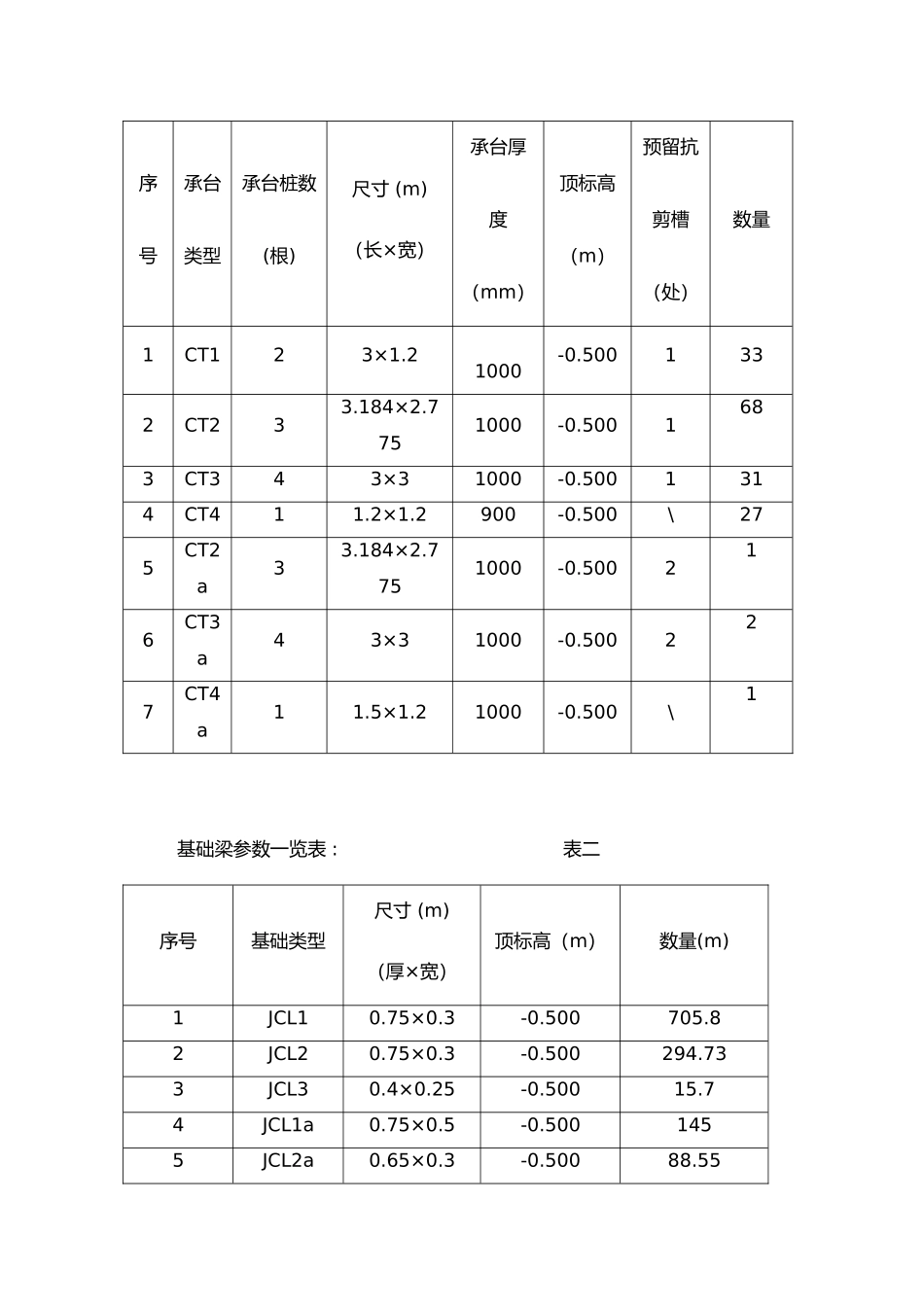

目录一、工程概况 1二、编制依据 2三、总体施工部署 2四、施工工艺流程 4五、设备与劳动力安排 11六、注意事项 12七、质量保护措施 12八、安全生产保证措施 14转向架检修库承台与基础梁专项施工方案一、工程概况转向架检修库其建筑面积为 19781m2，建筑总高度为 14.1m2，结构形式采纳轻型屋面钢结构，跨度为 3 个 24m，柱距为 9m；库房中房为现浇砼框架结构。建筑设计使用年限：50 年，建筑结构的安全等级为二级，混凝土抗震等级为三级，抗震设防烈度为 7 度，耐火等级为二级，砌体施工质量控制等级为 B 类。本工程±0.000m 标高相对于绝对标高 3.300m（平轨顶标高），承台顶面标高为：-0.500m，承台设有 7 种布置形式，每种设置形式的平面尺寸与数量见下表；承台底标高为-1.500m(除 CT4 承台底标高为：-1.400m 外)。承台底面以下设有 10cmC15 素混凝土垫层。主跨之间设有钢筋混凝土现浇基础梁，基础梁的顶面标高为-0.500m,基础梁 底 标 高 为 -1.250m( 除 JCL2a 基 础 梁 底 标 高 为 -1.150m) ； 基 础 梁 设 有JCL1，JCL2，JCL3，JCL1a，JCL2a 五种布置形式，每种布置形式的立面尺寸与数量见下表，基础梁底面以下设有 10cmC15 素混凝土垫层。承台基础参数一览表： 表一序号承台类型承台桩数(根)尺寸 (m)（长×宽）承台厚度（mm）顶标高（m）预留抗剪槽（处）数量1CT123×1.21000-0.5001332CT233.184×2.7751000-0.5001683CT343×31000-0.5001314CT411.2×1.2900-0.500\275CT2a33.184×2.7751000-0.500216CT3a43×31000-0.500227CT4a11.5×1.21000-0.500\1基础梁参数一览表 : 表二序号基础类型尺寸 (m)（厚×宽）顶标高（m）数量(m)1JCL10.75×0.3-0.500705.82JCL20.75×0.3-0.500294.733JCL30.4×0.25-0.50015.74JCL1a0.75×0.5-0.5001455JCL2a0.65×0.3-0.50088.55二、编制依据2.1 新建检修基地转向架检修库基施（结）-1-0401；2.2 新建检修基地转向架检修库基施（建）-1-04012.3 《混凝土结构工程施工质量验收规》（GB50204-2024）；2.4 《建筑工程施工质量验收统一标准》（GB50300-2001）；2.5 《混凝土质量控制标准》（GB50164-92）；2.6 《建筑机械使用安全技术规程》（JGJ/33-2001）；2.7 《钢筋焊接与验收规程》（JGJ18-2024）；2.8 《钢筋机械连接通用技术规程》（JGJ107-2024）；2.9 《建筑地基基础工程施工质量验收规》（GB50202-2024）；2.10 《混凝土结构施工...
