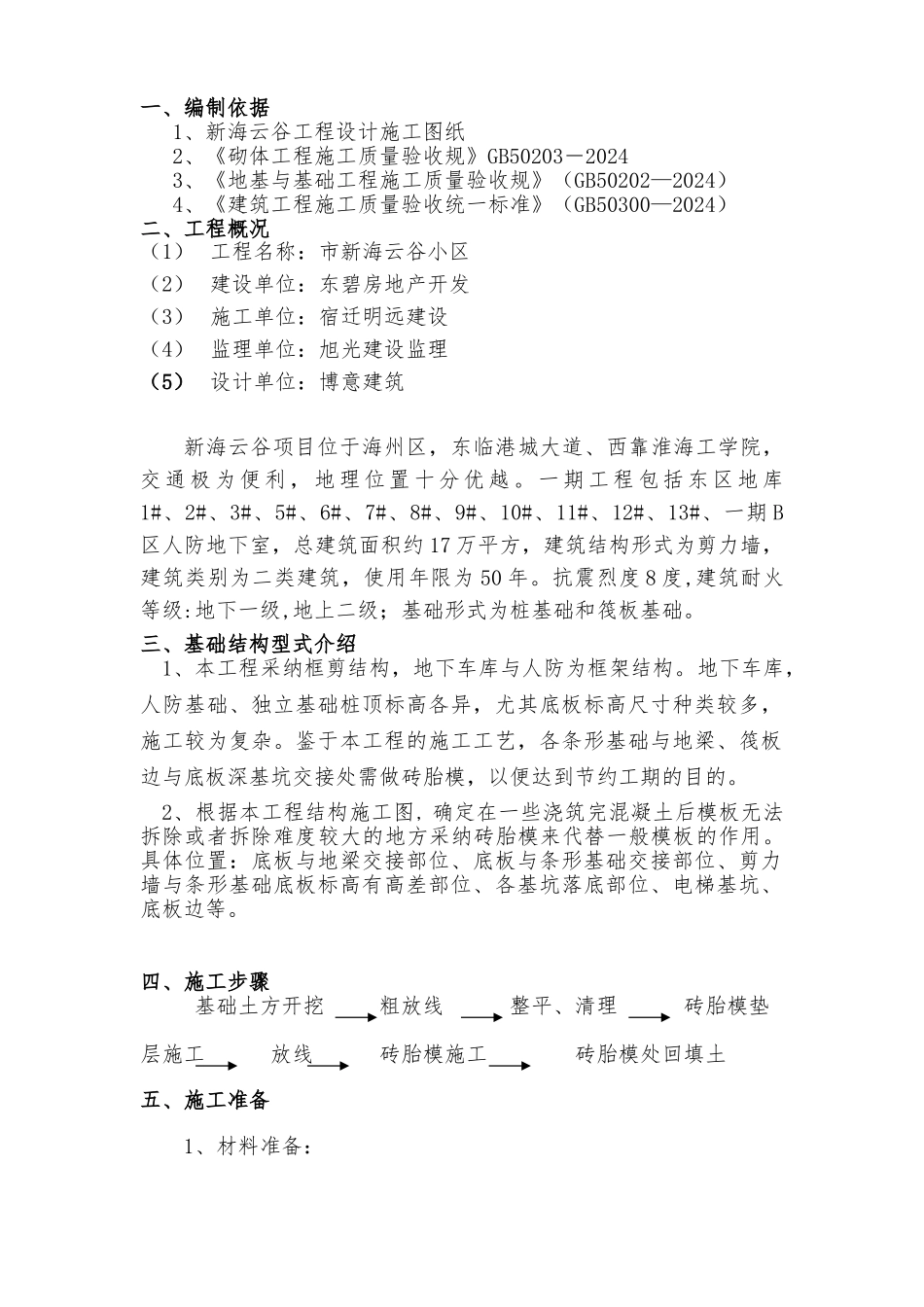

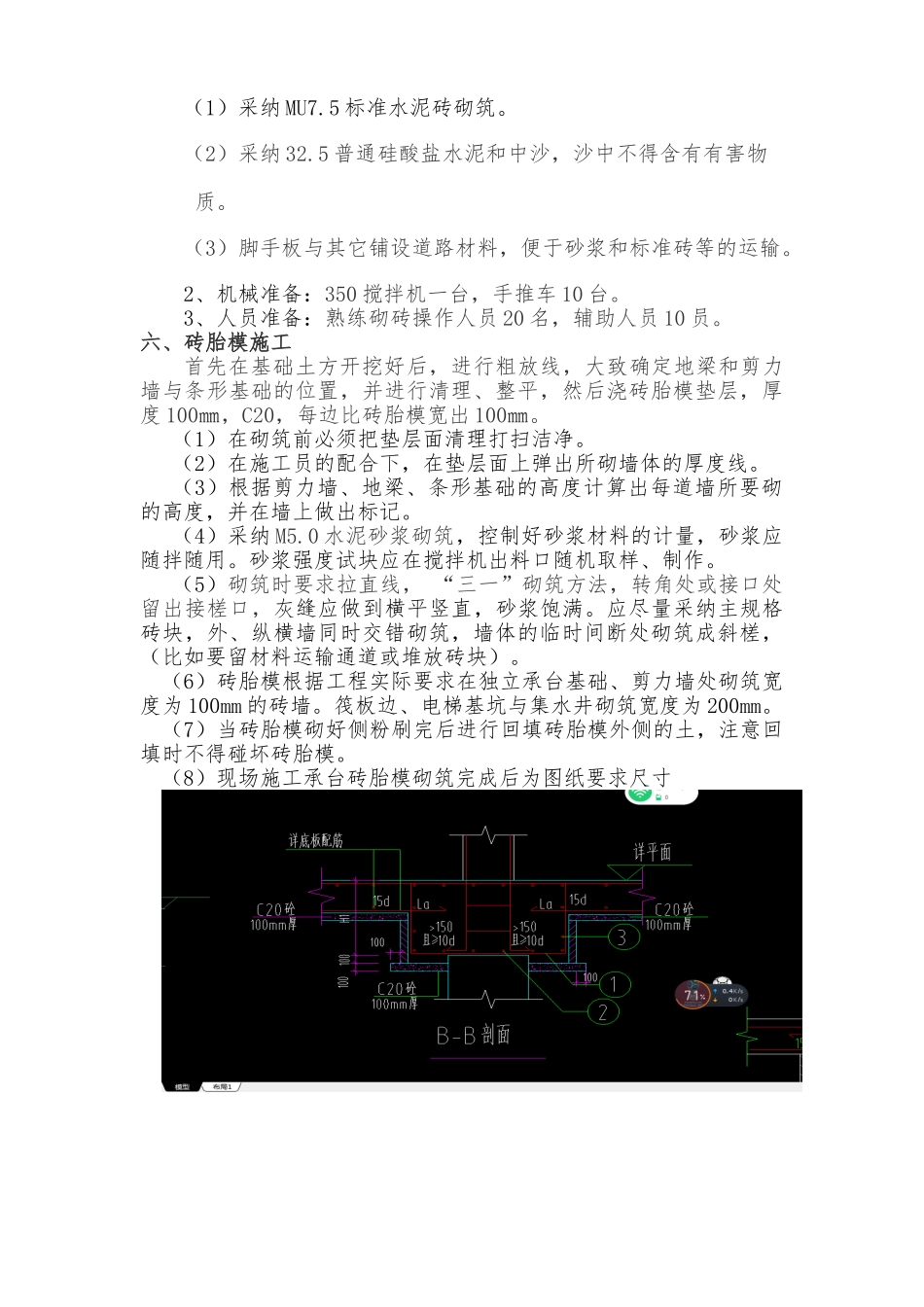

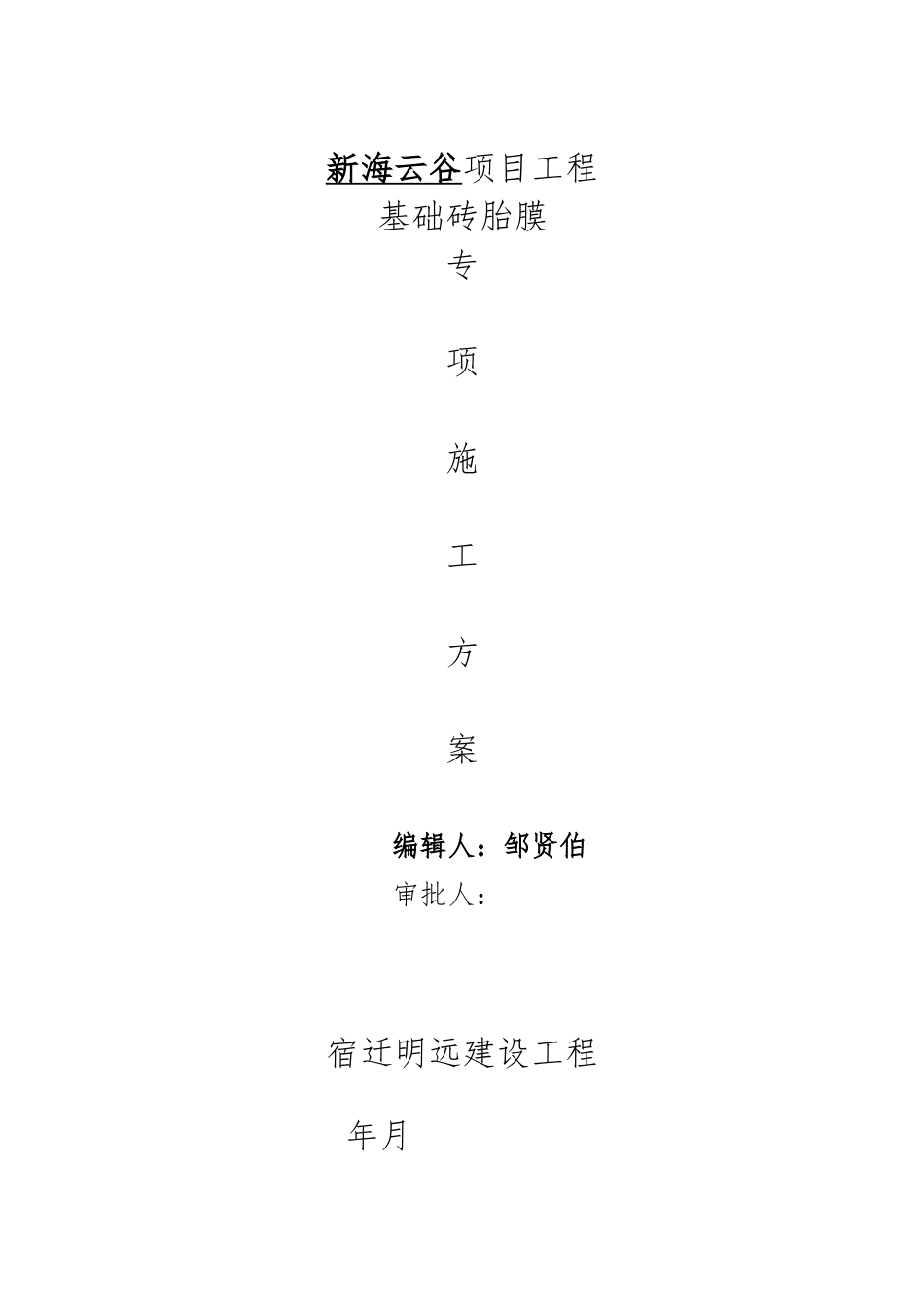

新海云谷项目工程基础砖胎膜专项施工方案编辑人：邹贤伯 审批人：宿迁明远建设工程年月一、编制依据1、新海云谷工程设计施工图纸2、《砌体工程施工质量验收规》GB50203－2024 3、《地基与基础工程施工质量验收规》（GB50202—2024） 4、《建筑工程施工质量验收统一标准》（GB50300—2024）二、工程概况（1） 工程名称：市新海云谷小区（2） 建设单位：东碧房地产开发（3） 施工单位：宿迁明远建设（4） 监理单位：旭光建设监理（5） 设计单位：博意建筑新海云谷项目位于海州区，东临港城大道、西靠淮海工学院，交通极为便利，地理位置十分优越。一期工程包括东区地库1#、2#、3#、5#、6#、7#、8#、9#、10#、11#、12#、13#、一期 B区人防地下室，总建筑面积约 17 万平方，建筑结构形式为剪力墙，建筑类别为二类建筑，使用年限为 50 年。抗震烈度 8 度,建筑耐火等级:地下一级,地上二级；基础形式为桩基础和筏板基础。三、基础结构型式介绍1、本工程采纳框剪结构，地下车库与人防为框架结构。地下车库，人防基础、独立基础桩顶标高各异，尤其底板标高尺寸种类较多，施工较为复杂。鉴于本工程的施工工艺，各条形基础与地梁、筏板边与底板深基坑交接处需做砖胎模，以便达到节约工期的目的。2、根据本工程结构施工图，确定在一些浇筑完混凝土后模板无法拆除或者拆除难度较大的地方采纳砖胎模来代替一般模板的作用。具体位置：底板与地梁交接部位、底板与条形基础交接部位、剪力墙与条形基础底板标高有高差部位、各基坑落底部位、电梯基坑、底板边等。四、施工步骤基础土方开挖 粗放线 整平、清理 砖胎模垫层施工 放线 砖胎模施工 砖胎模处回填土 五、施工准备 1、材料准备：（1）采纳 MU7.5 标准水泥砖砌筑。（2）采纳 32.5 普通硅酸盐水泥和中沙，沙中不得含有有害物质。（3）脚手板与其它铺设道路材料，便于砂浆和标准砖等的运输。2、机械准备：350 搅拌机一台，手推车 10 台。3、人员准备：熟练砌砖操作人员 20 名，辅助人员 10 员。六、砖胎模施工首先在基础土方开挖好后，进行粗放线，大致确定地梁和剪力墙与条形基础的位置，并进行清理、整平，然后浇砖胎模垫层，厚度 100㎜，C20，每边比砖胎模宽出 100㎜。（1）在砌筑前必须把垫层面清理打扫洁净。（2）在施工员的配合下，在垫层面上弹出所砌墙体的厚度线。（3）根据剪力墙、地梁、条形基础的高度计算出每道墙所要砌的高度，并在墙上做出标记。（4）采纳 M5....
