声光控制照明节电开关设计说明

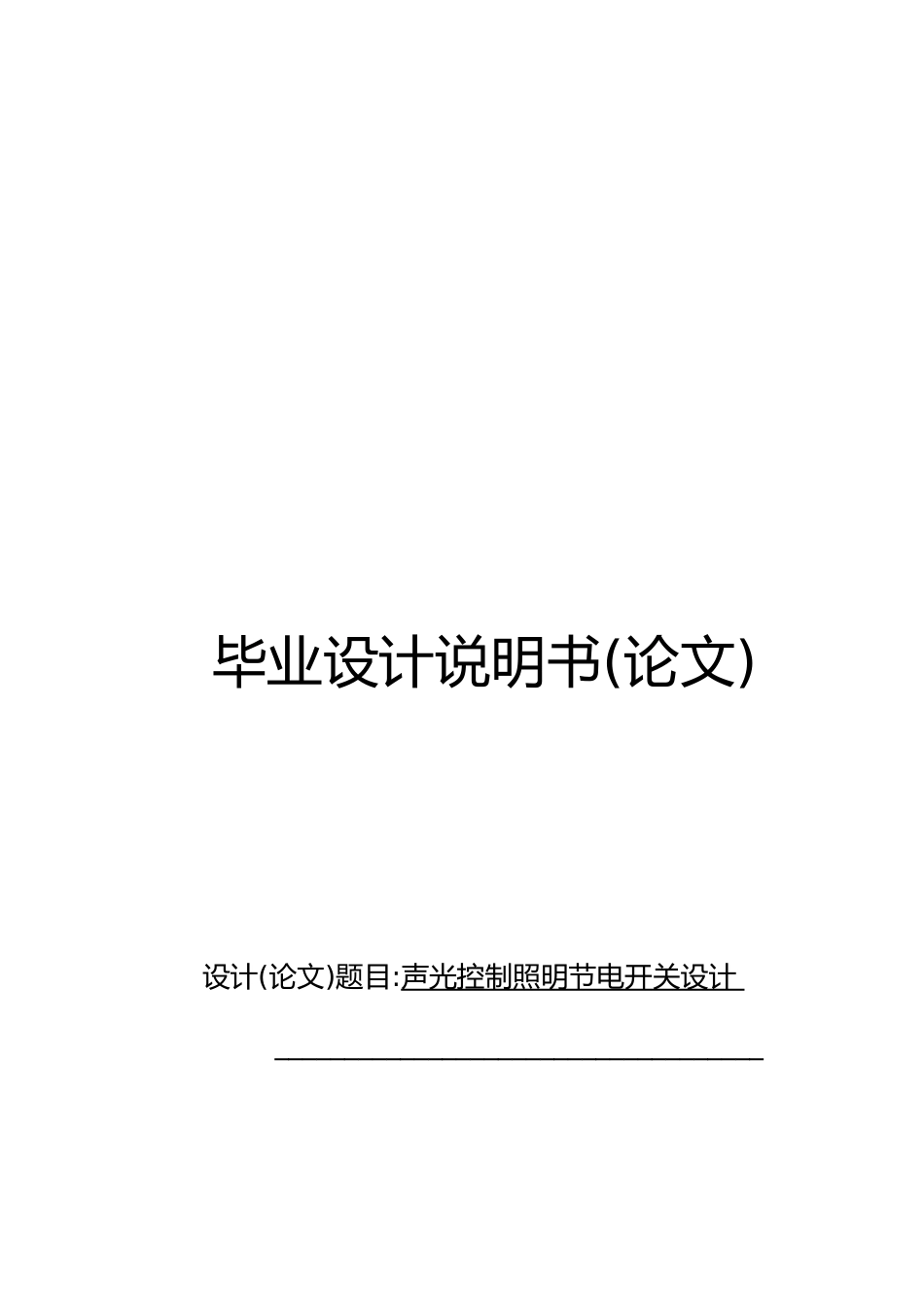

声光控制照明节电开关设计说明_第1页
1/33

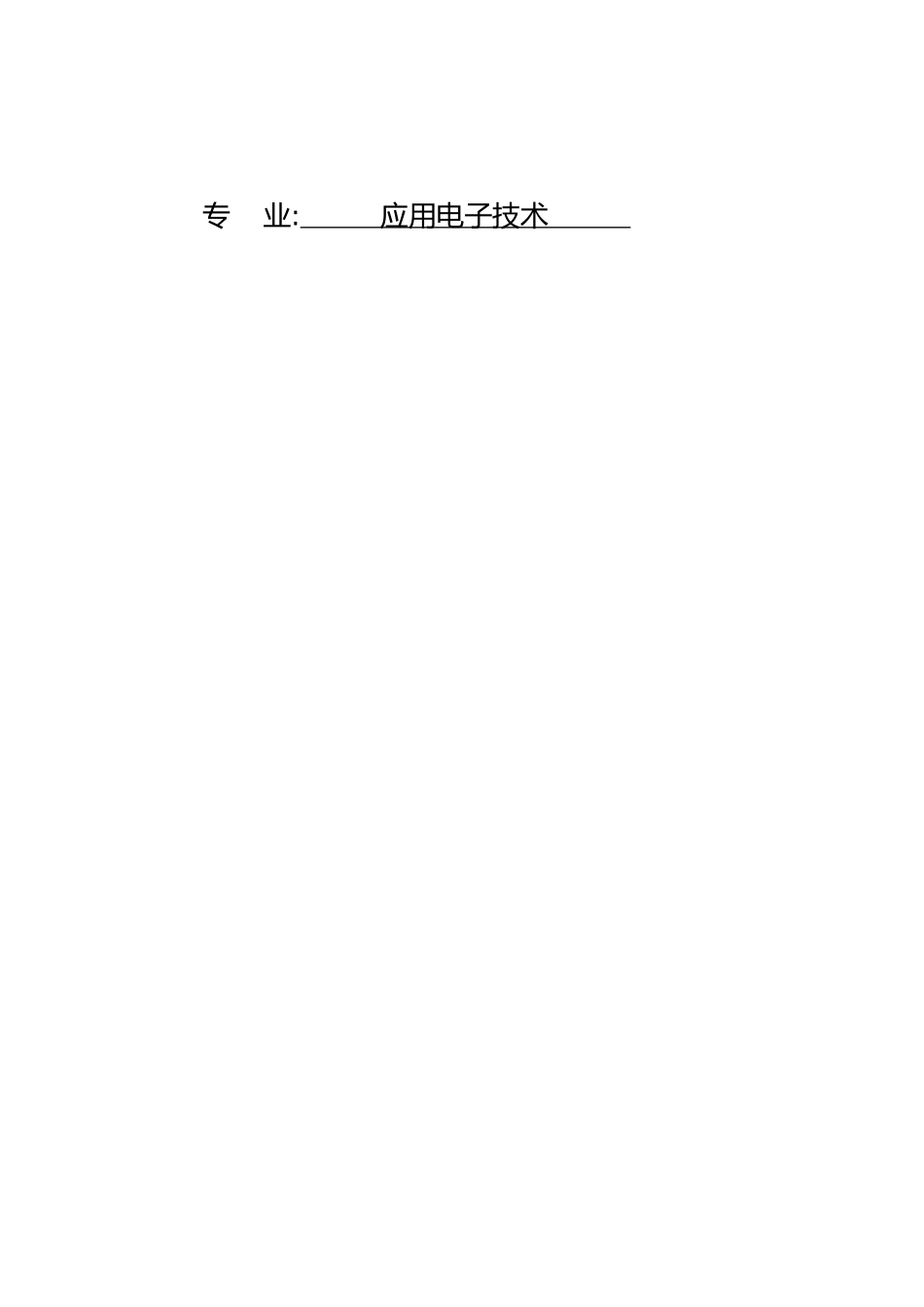

声光控制照明节电开关设计说明_第2页
2/33
声光控制照明节电开关设计说明_第3页
3/33
毕业设计说明书(论文)设计(论文)题目:声光控制照明节电开关设计 ___________________________________专 业: 应用电子技术 目 录摘要 1绪 论 2第 1 章 电路方案设计 31.1 方案选择 31.2 方案论证 41.3 整机原理介绍 4第 2 章单元电路设计 62.1 整流电路 62.1.1 倍压整流电路 62.1.2 桥式整流电路 62.2 光控电路设计 82.2.1 核心元器件 82.2.2 光控电路的工作原理 82.3 声控电路设计 92.3.1 核心元器件介绍 92.3.2 声控电路工作原理 102.4 延时电路设计 102.4.1 核心元器件介绍 102.4.2 延时电路工作原理 112.5 整机电路工作原理 12第 3 章 电路仿真与调试 143.1 MULTISIM 软件使用平台与功能 143.2 介绍 MULITISIM10.0 中画图步骤 143.3 电路仿真 14第 4 章 实物制作与调试 184.1 印制电路板的制作 184.2 元器件的安放顺序 194.3 焊接 194.3.1 焊接的工艺要求 194.3.2 焊接的操作 194.4 实物 204.5 实物调试 204.5.1 静态调试 204.5.2 动态调试 21总结 22致 23参考文献 24附录 1 整机机电路图 25附录 2 元件明细表 26摘 要在现代科技进展中,人们因生活水平、文化习俗、道德修养的不同,对一样的节能路灯有不同的评价。如在学校、居民小区、厂矿企业等单位的公共场所等地方安装不同的节能路灯,有些长明灯现象十分普遍,这造成了能源的极大浪费。另外,由于频繁开关或者人为因素,墙壁开关的损坏率很高,从而增大了维修量,浪费了资金。 本课题设计就为围绕这一问题,设计了一种电路新颖、安全节电、结构简单、安装方便、使用寿命长的声光控节能路灯。其功能达到白天光照好,不管过路者发出多大声音,灯泡都不会被点亮。夜晚和白天光线较暗时,电路的驻极体话筒只要检测到有碎发声响,灯泡就会自动点亮为行人照明,过几十秒后又自动熄灭,节能节点。声光路灯控制器组成、性能,适用围与工作原理,给出各单元电路原理图,如:整流电路、光控电路、声控电路、延时电路。其节电效果十分明显,同时也大大减少了维修量、节约了资金,使用效果非常好。 关键词电源电路;光控电路;声控电路;延时电路;节能绪论毫无疑问,20 世纪是电子技术飞速进展的世纪。许多行业如医药、交通、科学、商业等都取得很大进步,假如没有电子技术所提供的仪器和设备,这些行业能取得这么大的进步吗?答案是肯定没。没有电子技术,你无法看到自己,在跳动的心脏逼真的三维...
